Описание
Ирисовые клапаны IRIS имеют существенные преимущества по сравнению со стандартными регулирующими клапанами – это низкий уровень шума, центрирование воздушного потока, фиксированные точки замеров для проведения точных измерений и наладки вентиляционной системы. Ирисовая диафрагма открывается полностью, поэтому не требуется сервисная дверца для проведения чистки.
Монтаж:

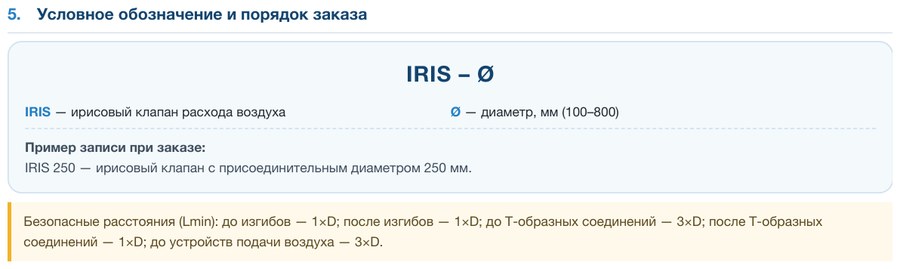

Во избежание турбулентности воздушного потока, регулирующий клапан IRIS должен быть установлен в соответствии с требованиями по безопасным расстояниям. IRIS обеспечивает проведение точных измерений во всех точках, включая точки вблизи изгибов воздуховода, таких как Т-образные соединения и изгибы, а также точки перед воздухораспределителями всех видов.
Шумовые характеристики
Октановый уровень звуковой мощности определяется по формуле:
Lwoct=Lp10A+Kost где:
Lwoct- октановый уровень звуковой мощности,
Lp10A- октановый уровень звукового давления, эквивалентный помещению 10м2 (определяется по диаграмме),
Kost- поправочный коэффициент.

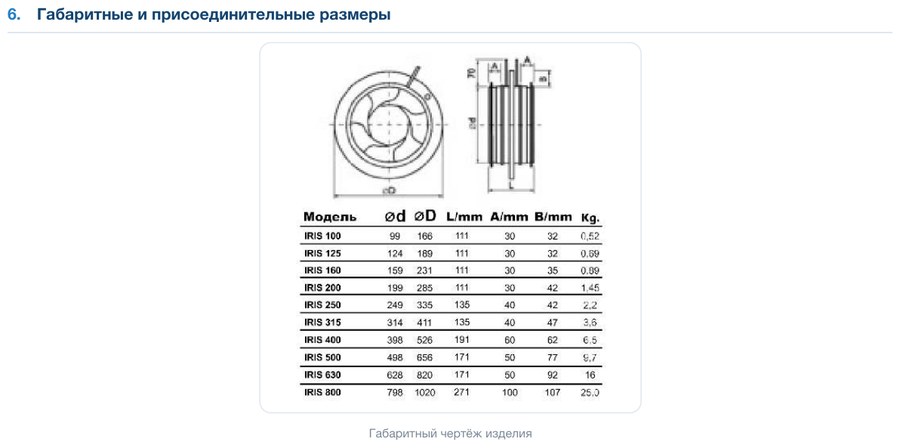

Габаритные размеры
| Модель | Ø d | Ø D | L/mm | A/mm | B/mm | Кг |
| IRIS 100 | 99 | 166 | 111 | 30 | 32 | 0,52 |
| IRIS 125 | 124 | 189 | 111 | 30 | 32 | 0,69 |
| IRIS 160 | 159 | 231 | 111 | 30 | 35 | 0,89 |
| IRIS 200 | 199 | 285 | 111 | 30 | 42 | 1,45 |
| IRIS 250 | 249 | 335 | 135 | 40 | 42 | 2,2 |
| IRIS 315 | 314 | 411 | 135 | 40 | 47 | 3.6 |
| IRIS 400 | 398 | 526 | 191 | 60 | 62 | 6,5 |
| IRIS 500 | 498 | 656 | 171 | 50 | 77 | 9,7 |
| IRIS 630 | 628 | 820 | 171 | 50 | 92 | 16 |
| IRIS 800 | 798 | 1020 | 271 | 100 | 107 | 25,0 |
