Описание клапана FKS-1м (90)
Клапан FKS-1м не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.
Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан FKS-1м (90) выпускается прямоугольного (квадратного) сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
Конструкция клапана FKS-1м (90)
Конструкция клапана представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали. Возможно изготовление защитного корпуса, предохраняющего привод при монтаже клапана. Клапан с приводом внутри изготовлен из оцинкованной стали, один корпус, две заслонки. Вылет заслонки в одну сторону. Клапан предназначен для установки в стену.
Клапан комплектуется следующими типами приводов:
- электромеханический MS (Siements);
- электромеханический MB.
Вылет заслонки за корпус клапана FKS-1м(90)-МС с приводом снаружи
Клапан FKS-1м(90)-МС с приводом внутри
Вылет заслонки за корпус клапана FKS-1(90) с приводом внутри
Типоразмерный ряд и значения площади FKS-1
Типоразмерный ряд и значения площади проходного сечения клапана FKS-1м (90), м2
Масса клапанов FKS-1м (90)
Масса клапанов FKS-1м (90), не более, кг
Значение коэффициентов сопротивления
Значение коэффициентов местного сопротивления клапанов FKS-1м (90), в многостворчатом исполнении, в зависимости от сечения клапана

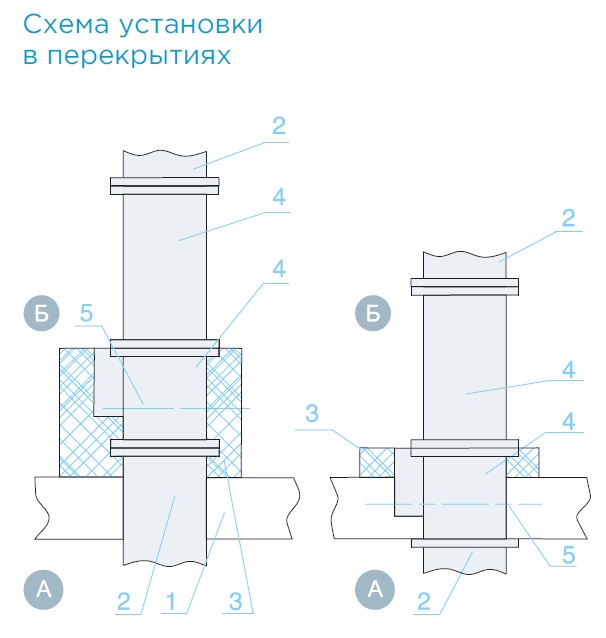

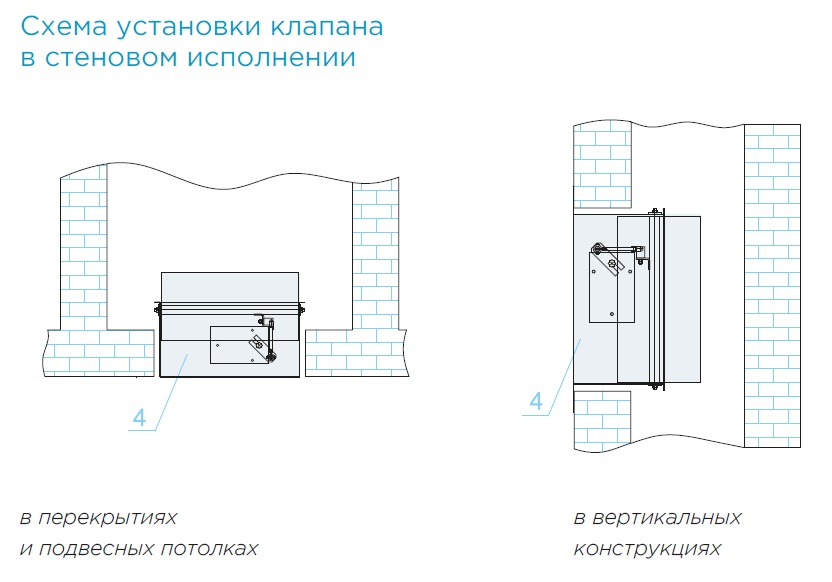

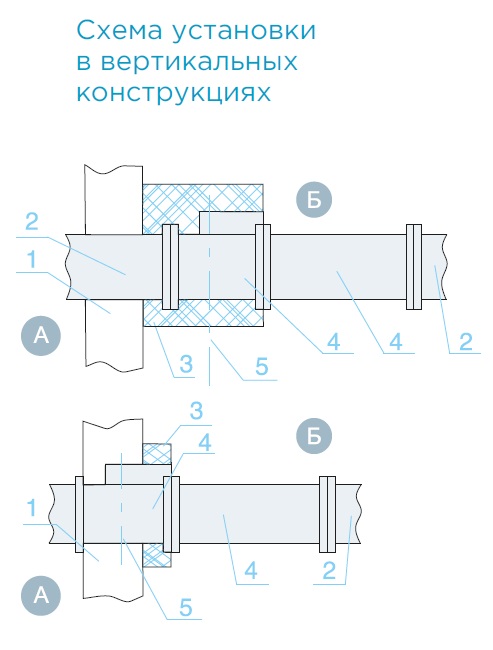

Установка клапана FKS-1м
Обозначение на схемах
А — обслуживаемое помещение;
Б — помещение смежное с обслуживаемым;
1 — строительная конструкция с нормированным пределом огнестойкости;
2 — воздуховод;
3 — наружная теплозащита со значением предела огнестойкости не менее предела огнестойкости строительной конструкции;
4 — корпус клапана;
5 — ось вращения заслонки.
Установка клапана осуществляется в соответствии с требованиями норма-тивных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым пожароопасным) помещением.
Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу. При установке клапанов FKS-1м(90)-МС за пределами стен (перекрытий) наружная огнезащита должна на-носиться до оси заслонки клапана, и в соответствии с требованиями СП 60.13330.2012 и СП 7.13130.2013 должна обеспечивать предел огне-стойкости не менее предела огнестойкости преграды.
