Применение клапана КЭД
Канальный тип клапана КЭД предназначен для встраивания в вентиляционный канал (систему воздуховодов) или присоединения к стеновой преграде или перекрытию. Имеет два присоединительных фланца.
Стеновой тип клапана КЭД предназначен для облегчения заделки клапана в шахту, стеновое или потолочное перекрытие, отличается от канального наличием только одного присоединительного фланца и отсутствием на наружной поверхности клапана движущихся или вращающихся частей и обслуживаемых узлов: вся кинематика такого клапана размещается в его внутренней полости. Клапаны КЭД могут изготавливаться как в односекционном, так и в многосекционном (т.н. кассетном) исполнении как в канальном, так и в стеновом типе клапана в зависимости от размеров требуемого рабочего сечения.
Исполнение клапана КЭД
Клапаны изготавливают прямоугольного сечения в четырех основных исполнениях:
01 — с электромагнитом, для вертикальной установки в типе:
— канальный (электромагнит внутри)
— стеновой (электромагнит внутри)
02 — с электромагнитом, для горизонтальной установки в типе:
— канальный (электромагнит внутри)
— стеновой (электромагнит внутри)
03 — с электроприводом, для вертикальной установки в типе:
— канальный (электропривод снаружи)
— стеновой (электропривод внутри)
04 — с электроприводом, для горизонтальной установки в типе:
— канальный (электропривод снаружи)
— стеновой (электропривод внутри)
05 — с электромагнитом и уменьшенной глубиной корпуса, для вертикальной установки в типе:
— стеновой (электромагнит внутри)
06 — с электромагнитом и антивандальной защитой, для вертикальной установки в типе:
— стеновой (электромагнит внутри, лопатка размещена со стороны обслуживания)
07 — с электроприводом и антивандальной защитой, для вертикальной установки в типе:
— стеновой (электропривод внутри, лопатка размещена со стороны обслуживания)

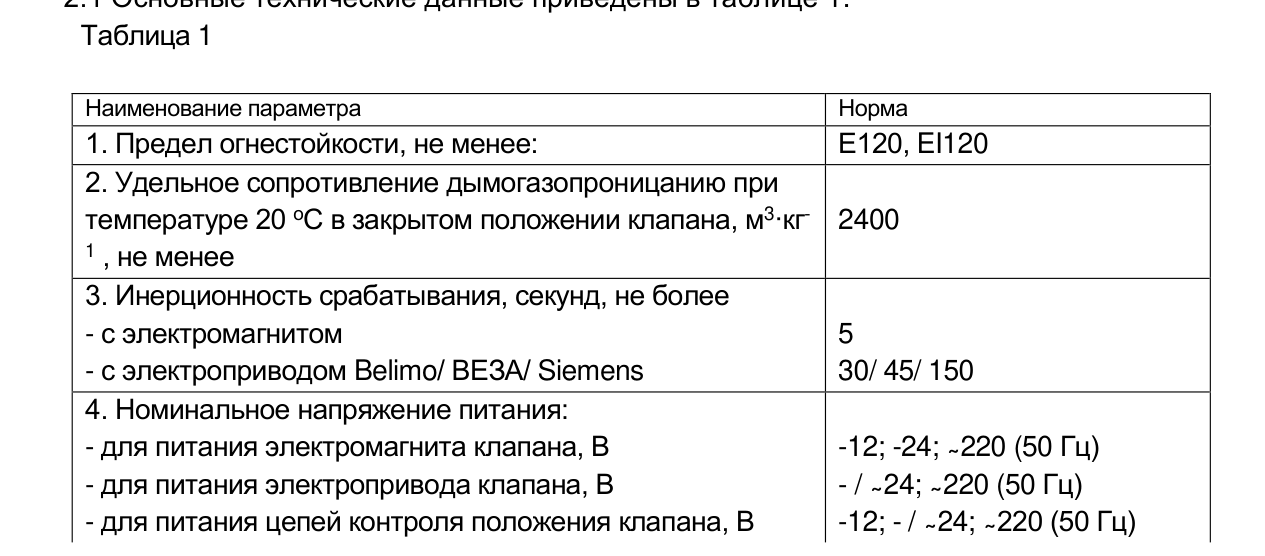

Характеристики клапана КЭД

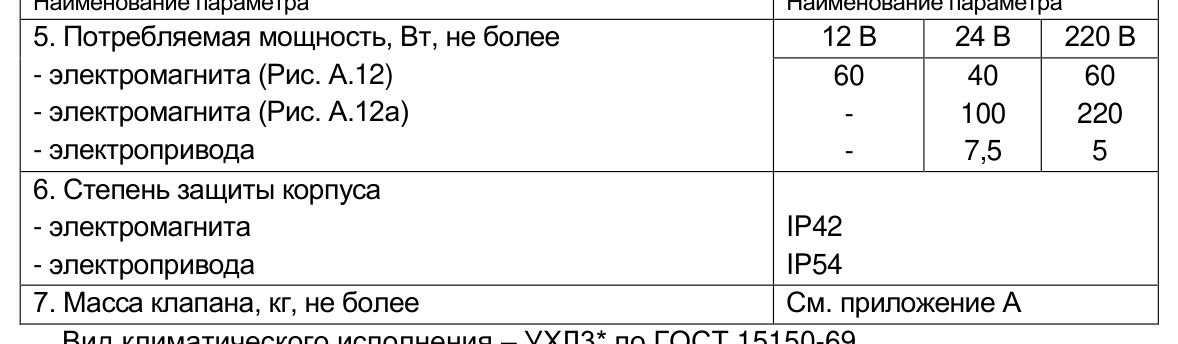

| Удельное сопротивление дымогазопроницанию, м3/кг: | ||
| Рабочее сечение АхВ, мм: | ||
| • 300х300…500х500 | не менее 10300 | |
| • 501х501…1000х1000 | 11000…23000 | |
| • 1001х1001…1500х1500 | более 23000 | |
| Инерционность срабатывания, секунд, не более: | ||
| • с электромагнитом | 2 | |
| • с электроприводом Belimo/ВЕЗА/Siemens | 30/45/150 | |
| Номинальное напряжение питания: | ||
| • для питания электропривода клапана, В | =(≈)24 или ≈220 (50 Гц) | |
| • для питания электромагнита клапана, В | =12,=24 или ≈220 (50 Гц) | |
| • для питания цепей контроля положения клапана, | =12,=(≈)24 или ≈220 (50 Гц) | |
| Потребляемая мощность, Вт, не более: | ||
| 60/60/60 | ||
| • электропривода 12/24/220В | ||
| • электромагнита 24/220В | 7,5/5 | |
| Степень защиты корпуса | ||
| • электромагнита | IP42 | |
| • электропривода | IP54 | |
| Средний срок службы клапана при отсутствии огневого воздействия, лет, не менее | 6 | |
Эксплуатация клапана КЭД
Клапаны серии КЭД могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й категории размещения по ГОСТ 15150-69, но при этом температура эксплуатации клапанов оснащенных стандартными приводами (Belimo без спец. оболочки, Siemens, Veza и др. производителей) должна находиться в пределах от минус 30 до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. По требованию заказчика возможны другие виды климатического исполнения.

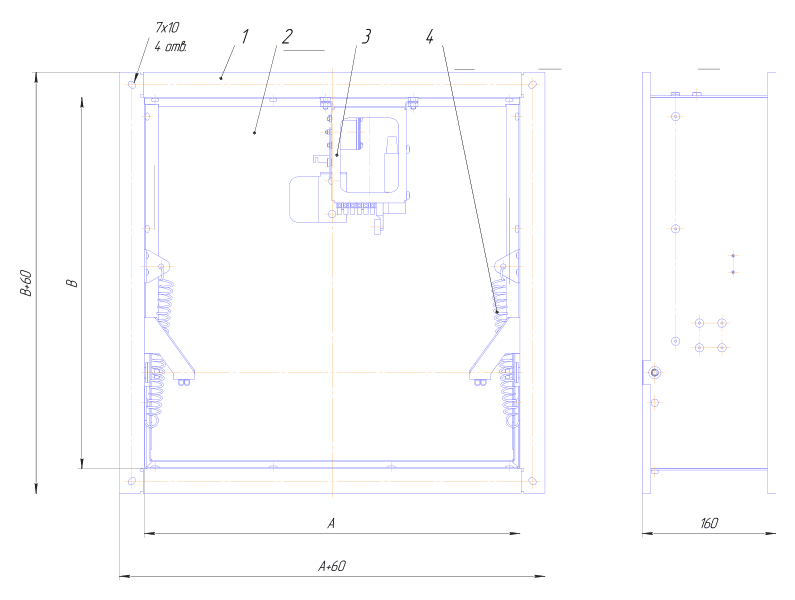

Конструкция клапана КЭД

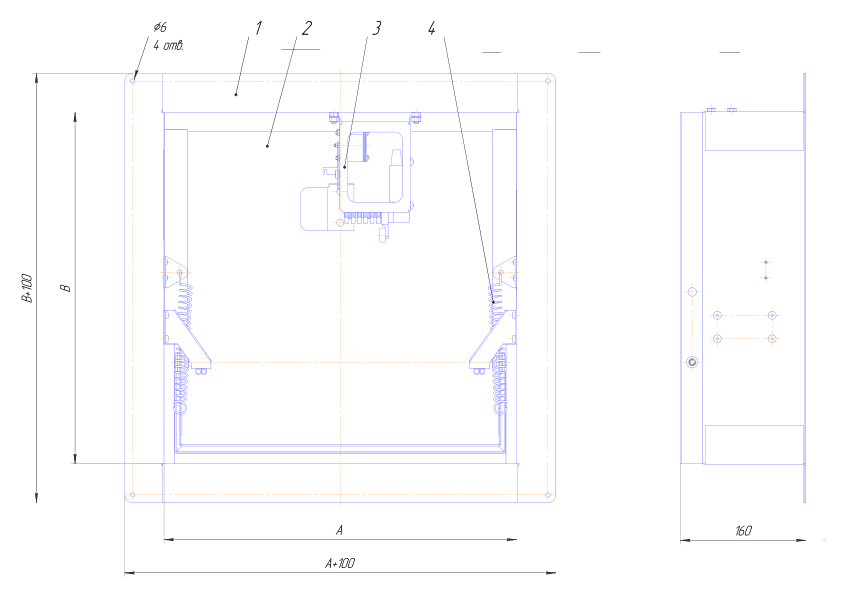

исполнительный механизм: – электромагнит питанием 12, 24 или 220В с приводными пружинами, размещается внутри клапана всегда на ширине клапана – размер «А»;
корпус – коробчатый, стенового или канального типа, глубина корпуса 160мм;
лопатка – листовая поворотного типа с замковым уплотнением, устанавливается в корпусе на осях, угол открытия лопатки 90°. В открытом положении имеет вылет за габарит корпуса в сторону канала (шахты) дымоудаления.
Клапан КЭД-01 предназначен только для вертикальной установки в воздуховодах, шахтах, стеновых вертикальных конструкциях. Клапан КЭД-02 – только для горизонтальной установки на вертикальные участки воздуховодов, потолочные перекрытия и т.п.
Клапаны КЭД-01 и КЭД-02 оборудованы универсальным исполнительным механизмом, содержащем электромагнит, фиксирующий замок, конечный выключатель и клеммную колодку.
!ВАЖНО при монтаже: размер монтажного проема под установку клапана КЭД стенового типа без использования МРЗ выбирать с припуском 10 мм по отношению к рабочему сечению, с использованием МРЗ – с припуском 40 мм. При установке клапанов КЭД-01 и КЭД-02 на промежуточных участках воздуховода (не на торцах воздуховода) необходимо предусмотреть лючок в стенке воздуховода для доступа к лопатке и взведения клапана в охранное положение вручную. Установка клапана в положении «вверх ногами» не допускается.
Типоразмерный ряд, живое сечение
