Применение клапана КДП-5А

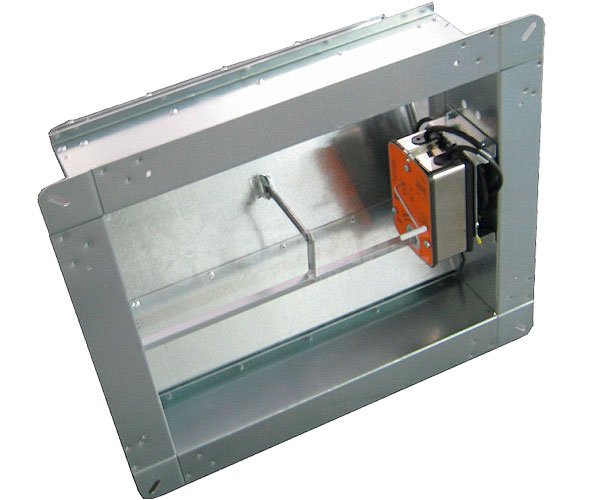

Клапан дымоудаления поэтажный КДП-5А предназначен для применения в системах дымоудаления зданий и сооружений с целью открывания проема вытяжной шахты на этаже возникновения пожара, через который и осуществляется удаление дыма.
Модификации клапанов КДП-5А
Существует несколько видов этих клапанов, разделяющиеся по техническим характеристикам при подключении:

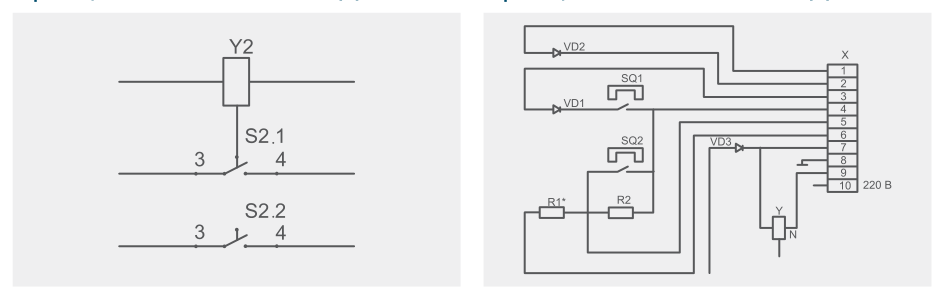

Клапан КДП 5А — 01 применяется в системе дымоудаления ГАПУ — 2 и комплектуется металлическим ограждением и ящиком управления ШУ УХЛ4.
Клапан КДП 5А — 02 применяется в системе дымоудаления ППСДУ — 32 и комплектуется металлическим ограждением.

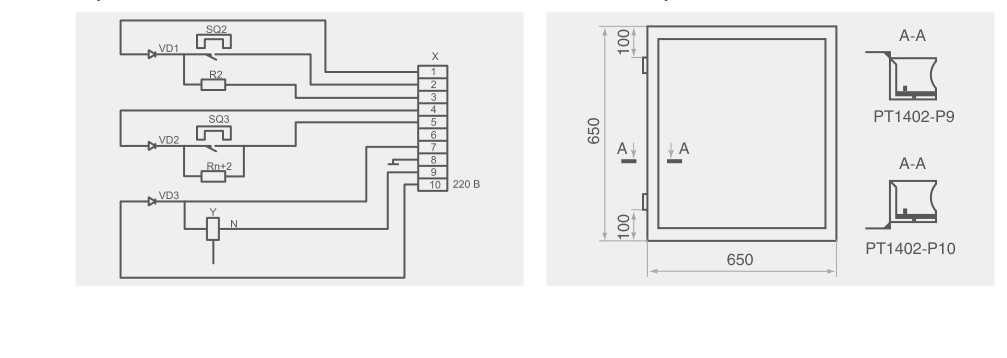

Клапан КДП 5А — 03 применяется в системе дымоудаления ППСДУ — 34 и комплектуется металлическим ограждением.
Конструкция клапанов КДП-5А

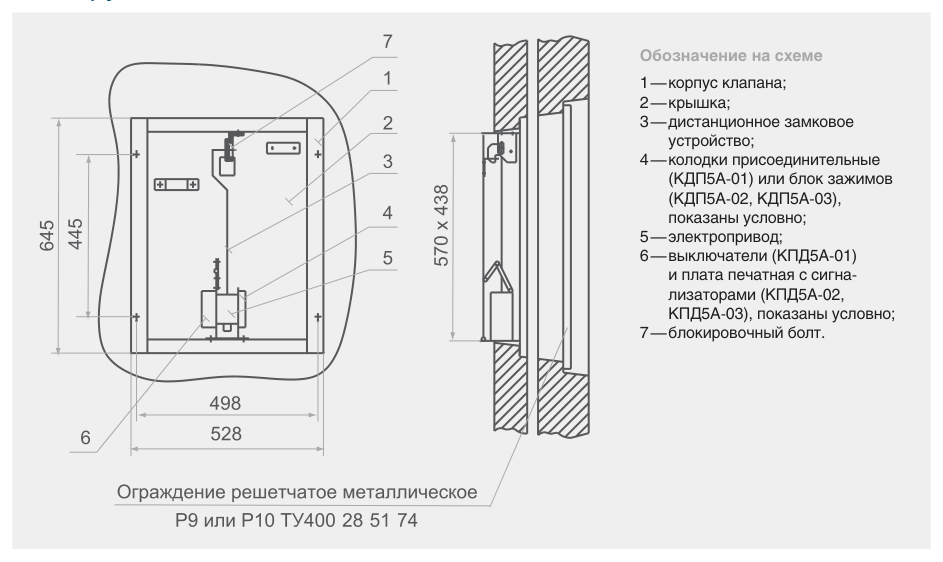

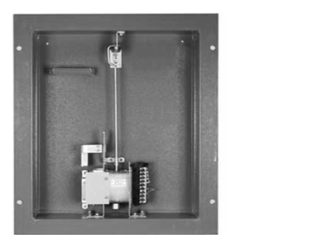

Конструктивно клапан КДП-5А состоит из корпуса, крышки (заслонки), дистанционного замкового устройства, электропривода, блокировочного болта, присоединительных колодок.
Срабатывание клапана дымоудаления (открытие крышки — заслонки) происходит при подаче питающего напряжения на электромагнитный привод. В таком случае, сердечник электромагнита втягивается в катушку, приводя в действие тем самым дистанционное замковое устройство, которое, в свою очередь, отпускает крышку (заслонку) клапана.
