Применение клапана КПУ-3
Клапан противопожарный двойного действия КПУ-3 предназначен для использования в помещениях, охраняемых зонах, где предусмотрено газовое или порошковое пожаротушение и является отдельным специальным исполнением клапанов серии КПУ. По функциональному назначению клапаны могут применяться в качестве: нормально открытых (НО) и дымовых (Д)согласно требованиям ГОСТ Р 53301-2009, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-ФЗ.
Выпускают клапаны по ТУ 4863-100-40149153-07 Клапаны сертифицированы для использования в системах дымоудаления. Поставка клапанов КПУ-3 предусматривается с использованием знака пожарной безопасности.

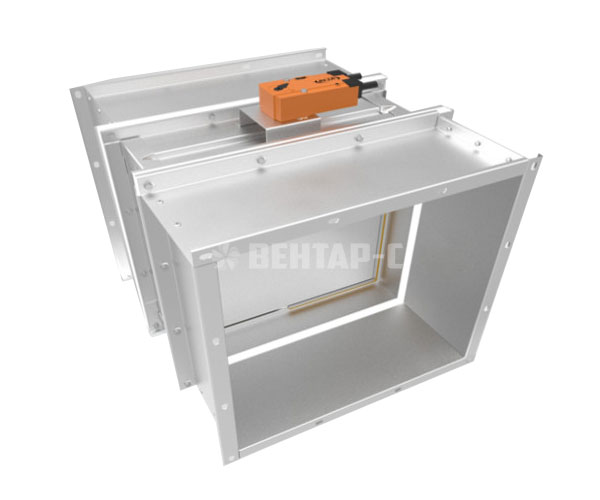

Описание клапана КПУ-3
Клапан двойного действия КПУ-3 является клапаном двойного действия, который в начальный момент пожара закрывается и предотвращает распространение температуры и продуктов горения из зоны возгорания (назначение НО), а по окончании аэрозольного, порошкового или газового пожаротушения – должен работать в качестве клапана назначения Д, т.е. по сигналу автоматики он должен открыться и сделать возможным принудительное вентилирование обсуживаемого помещения в режиме дымоудаления. Клапаны исполнения КПУ®-3 сохраняют работоспособность вне зависимости от пространственной ориентации.
Исполнение:
- взрывозащищенные и коррозионностойкие (ВК);
- морозостойкие (МС);
- морозостойкие и коррозионностойкие (МСК);
- взрывозащищенные и морозостойкие(ВМС);
- взрывозащищенные, морозостойкие и коррозионностойкие (ВМСК)
Конструкция клапана КПУ-3
Клапаны изготавливают:
— канальный (2 присоединительных фланца; исполнительный механизм снаружи);
— прямоугольного сечения (глубина корпуса — 640мм).
— круглого сечения, существует возможность использования квадратного клапана с двумя переходниками на круглое сечение.
Клапан КПУ-3 состоит:
ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ: — электропривод типа «открыто/закрыто»
КОРПУС – из трех корпусов: «горячего», располагающегося в зоне возможного возгорания, «холодного» корпуса, располагающегося в охраняемой зоне и «блока лопаток».
ЛОПАТКА — створчатая поворотного типа. В качестве материала лопатки используются огнестойкие плиты. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. В стандартном исполнении клапана лопатки не имеют вылета за габарит корпуса.
Габаритные и присоединительные размеры
Монтаж противопожарных клапанов серии КПУ
Подготовка к заделке. При подготовке противопожарных или дымовых клапанов (особенно кассетных клапанов или клапанов круглого сечения) к заделке целесообразно укреплять корпус клапана распорками во избежании перекосов, скручивания и других нарушений геометрии корпуса, впоследствии приводящих к заклиниванию клапана и потере его работоспособности.
Монтаж противопожарных клапанов серии КПУ
Электрические схемы подключения клапанов
