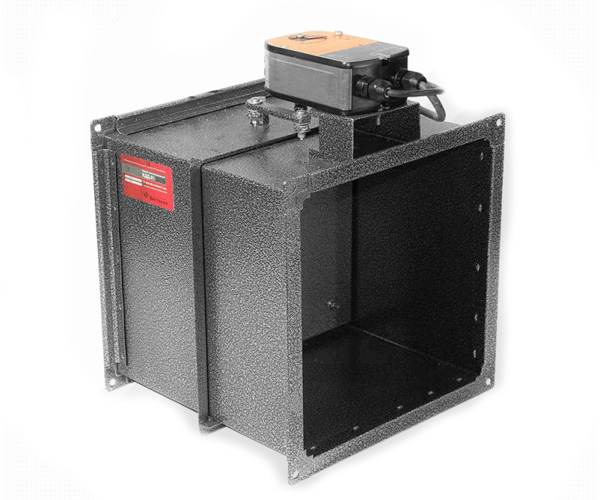

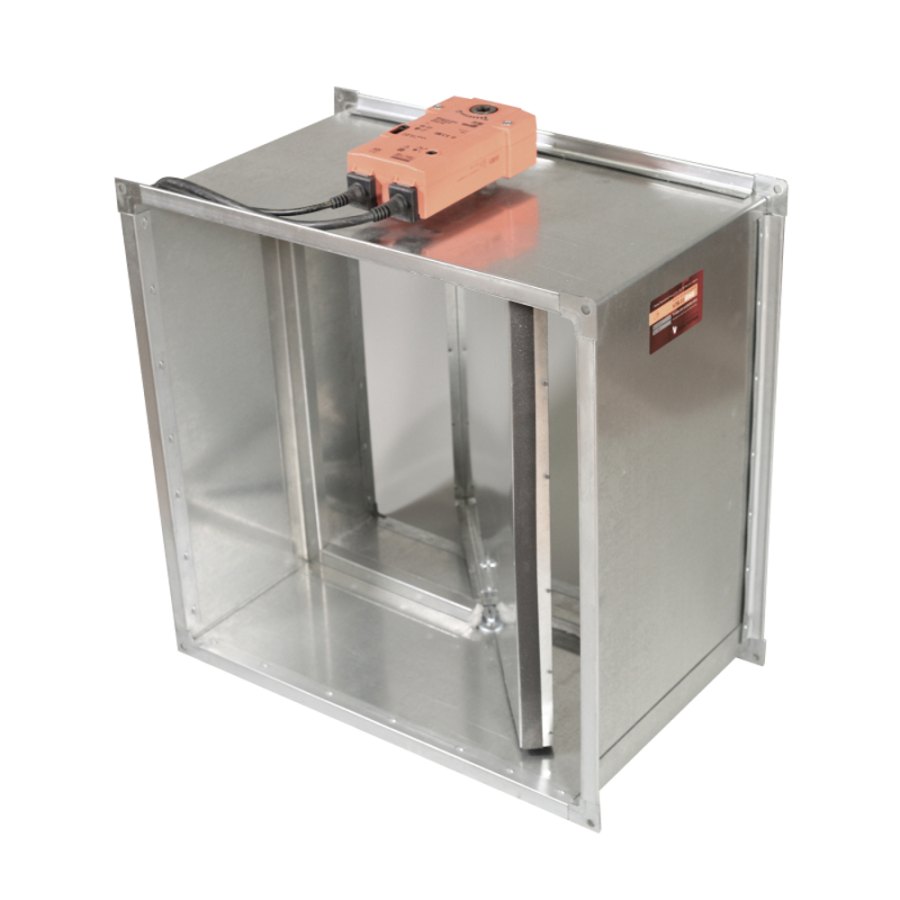

Клапан противопожарный двойного действия КДД.01
Противопожарные клапаны двойного действия КДД.01 предназначены для установки в системах основной общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Клапаны могут использоваться также в качестве противопожарных нормально открытых (огнезадерживающих) клапанов в приточных и вытяжных системах вентиляции указанных помещений с целью блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений защищаемых помещений.
Применение клапанов осуществляется в соответствии с нормативными требованиями.
Предел огнестойкости клапана двойного действия:
- в режиме клапана двойного действия – EI15;
- в режиме нормально открытого (огнезадерживающего) клапана при расположении привода со стороны, противоположной тепловому воздействию – EI15.
Предел огнестойкости клапанов EI15 соответствует требованиям п.7.12 СП 7.13130.2009, предъявляемым к противопожарным клапанам систем вентиляции помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Клапаны выпускаются «канального» типа прямоугольного сечения с двумя присоединительными фланцами. Привод клапанов устанавливается снаружи корпуса. Корпус клапанов изготавливается из оцинкованной стали.
Клапаны двойного действия КДД.01 изготавливаются с реверсивными приводами BELIMO типа BLE, BEN или BE, BEE (для клапанов больших размеров).
Нормально открытые (НО) клапаны КДД.01 изготавливаются с электромеханическими приводами BELIMO с возвратной пружиной типа BLF, BFL, BFN или BF.
Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69.
Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

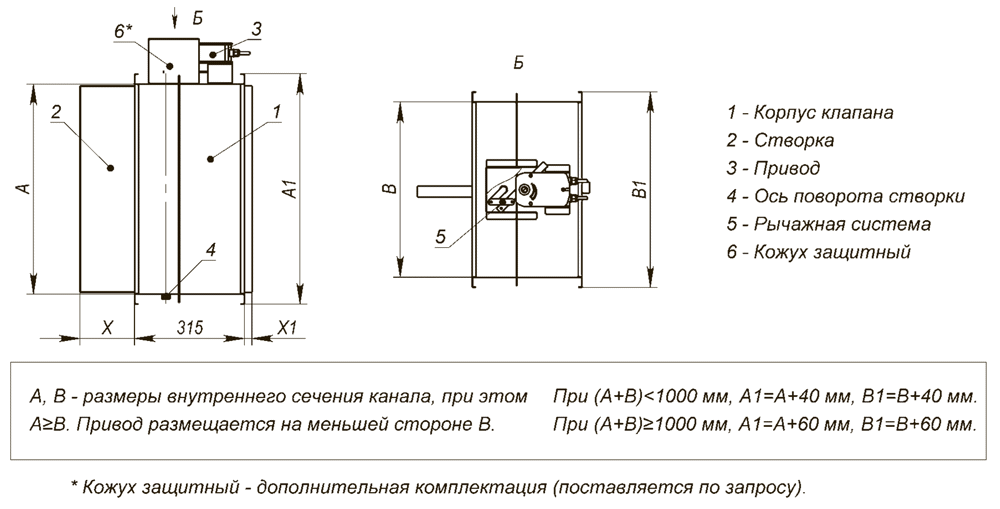

Схема конструкции клапана
