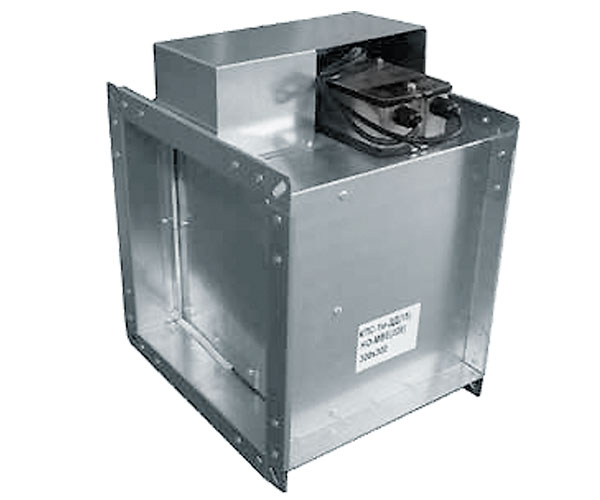

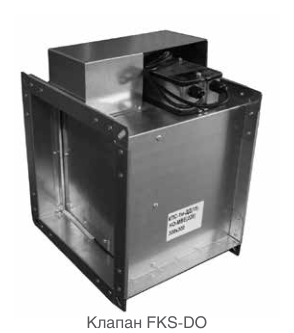

Описание клапана FKS-1м(15)
Клапан FKS-1 двойного действия может использоваться в системах вентиляций, в качестве противопожарного, нормально открытого (НО), для блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений помещений защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Клапан изготовлен из оцинкованной стали и выпускается прямоугольного (квадратного) сечения. Клапан работоспособен в любой пространственной ориентации. Клапан состоит из корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

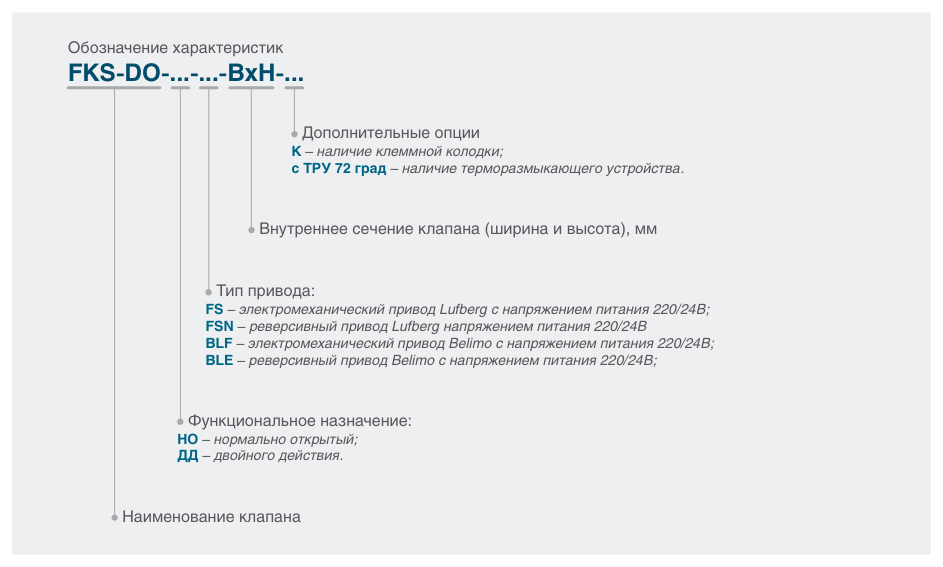

Клапан комплектуется следующими типами приводов:
- электромеханический FSE (Lufberg), BLE (Belimo) для клапанов в режиме двойного действия (ДД);
- электромеханический FS (Lufberg), BLF (Belimo) для клапанов в режиме нормально открытого (НО)
Вылет заслонки за корпус клапана FKS-1м(15)

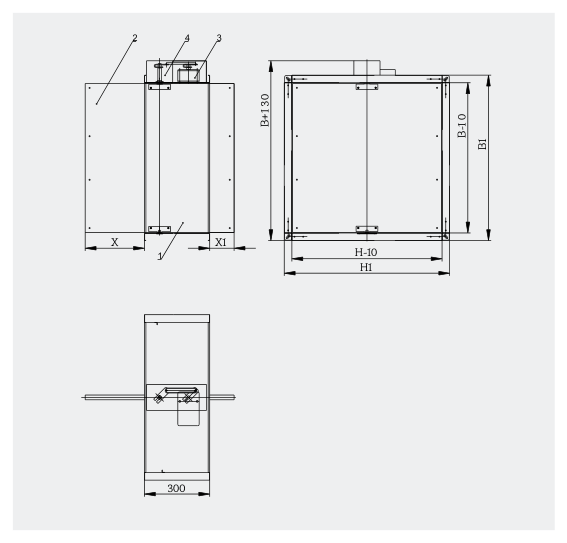

Схемы конструкции FKS-1м(15)
Типоразмерный ряд и значения площади
Типоразмерный ряд и значения площади проходного сечения клапана FKS-1м(15), м2
Типоразмерный ряд и значения площади
Масса клапанов FKS-1м(15), не более, кг
Значение коэффициентов местного сопротивления
Значение коэффициентов местного сопротивления клапанов FKS-1м(15) в зависимости от сечения клапана, м2

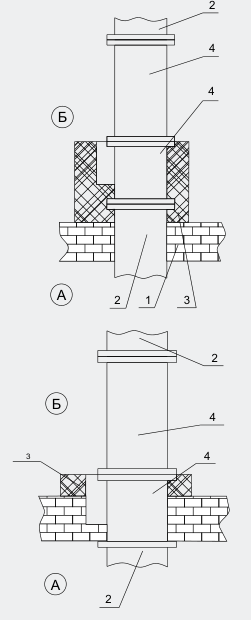

Установка клапана FKS-1м(15)
Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.
Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу.
При установке клапанов FKS-1м(15) за пределами стен (перекрытий) наружная огнезащита должна наноситься до конца первой секции клапана, и в соответствии с требованиями СНиП 41-01-2003 и СП 7.13130.2009 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.
Вид климатического исполнения FKS-1м(15)
Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.
