Описание

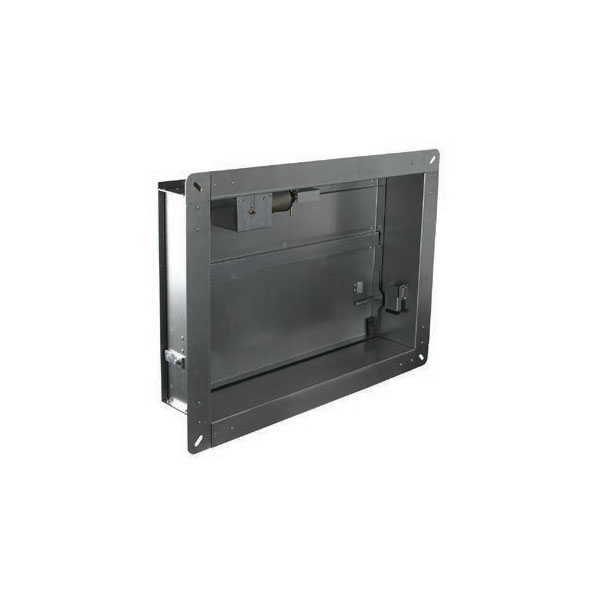

Клапан дымоудаления ДМУ (далее клапан) используется в качестве клапана дымоудаления с нормально закрытой заслонкой.
Клапан дымоудаления предназначен для открывания проемов вытяжных систем аварийной противодымной вентиляции. Клапан устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
Применение клапана осуществляется в соответствии с требованиями СП 60.13330.2012, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами. Вид климатического исполнения и категория размещения – УЗ по ГОСТ 15150-69. Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
Пределы огнестойкости клапана ДМУ – E90.
Исходное положение заслонки клапана противодымной вентиляции – нормально закрытое (НЗ).
Угол поворота заслонки – 75-90°.
Клапан ДМУ изготавливается из оцинкованной стали.
Возможно изготовление клапана стенового исполнения с одним присоединительным фланцем.
По отдельному запросу рассматривается возможность изготовления антивандального исполнения клапана с указанием в наименовании (АВ). Данное исполнение отличается от обычного тем, что привод расположен за створкой клапана и не доступен с лицевой стороны клапана.
Клапан может комплектоваться следующими типами приводов:
– электрический реверсивный РОВЕН/Siemens (Р).
Способы управления заслонкой клапана ДМУ:
|
Тип привода |
Способ перевода заслонки |
Механизм перевода заслонки |
Принцип срабатывания привода |
||
|
Из исходного положения в рабочее |
из рабочего положения в исходное (многократное использование) |
В рабочее положение |
В исходное положение |
||
|
Р |
-автоматический, по сигналам пожарной автоматики; -дистанционный с пульта управления; -от кнопки/тумблера в месте установки клапана |
-дистанционный с пульта управления -вручную |
электродвигатель |
электродвигатель |
Подача напряжения на соответствующие клеммы питания привода |
Примечание:
Для 0 исполнения клапана (клапан изготовлен не в виде кассет):
Электрический реверсивный электропривод устанавливается только по высоте клапана (H).
Электромагнитный электропривод устанавливается только по ширине клапана (L).
Для кассетного исполнения клапанов – расположение электроприводов указано в разделах «Виды кассетного исполнения».
Высота клапана (H) не может быть больше ширины (L).
Характеристики
Габаритные и присоединительные размеры (мм)
Минимальный размер клапана ДМУ – 300х300 мм, далее с шагом 50 мм в соответствии с ниже приведенными таблицами. Максимальный размер по стороне L=2000 мм, по стороне H=1400 мм. Клапаны размером свыше максимального конструируются индивидуально.
Клапан ДМУ с реверсивным приводом и электромагнитным приводом
Характеристики приводов клапанов ДМУ
|
Характеристика |
Реверсивный РОВЕН |
Реверсивный Siemens |
|||
|
RLE10-220S |
RLE10-24S |
GEB146.1E |
GEB346.1E |
||
|
Время поворота, с, не более |
30 |
30 |
150 |
150 |
|
|
Крутящий момент, Нм |
10 |
10 |
20 |
20 |
|
|
Напряжение электропитания привода, В |
220 |
24 |
24 |
220 |
|
|
Потребляемая мощность, Вт |
во время вращения |
4,2 |
7,2 |
1,1 |
1,6 |
|
в состоянии покоя |
2,5 |
2,5 |
0,5 |
0,9 |
|
|
Рабочая температура, °С |
-30…+50 |
-30…+50 |
-32…+50 |
-32…+50 |
|
|
Степень защиты |
IP54 |
IP54 |
IP54 |
IP54 |
|
|
Вес, кг |
1,9 |
1,8 |
1,0 |
1,1 |
|
Виды кассетного исполнения стеновых клапанов ДМУ с реверсивным приводом
Типоразмерный ряд и значения площади живого сечения клапанов ДМУ с реверсивным приводом
Коэффициент местного сопротивления клапанов ДМУ стенового типа
Масса клапанов ДМУ
Схемы установки клапанов с электрическим реверсивным приводом
Электрические схемы подключения клапанов ДМУ
Расшифровка обозначений на схемах подключения приводов:
Y1 (6) – Управляющий сигнал переменного тока, направление вращение по часовой стрелке;
Y2 (7) – Управляющий сигнал переменного тока, направление вращение против часовой стрелки;
N (4) – Нейтраль;
S1 (Q11) – Вход переключателя А ;
S4 (Q21) – Вход переключателя В ;
S2 (Q12) – Выход переключателя А, нормально замкнутый;
S3 (Q14) – Выход переключателя А, нормально открытый;
S5 (Q22) – Выход переключателя В, нормально замкнутый;
S6 (Q24) – Выход переключателя В, нормально открытый.
МАРКИРОВКА:
Клапан ДМУ-1000(P-IIк/220)*800-С-ВН-4и
где: клапан ДМУ – наименование клапана дымоудаления;
1000*800 – установочные размеры клапана (L*H), мм;
1000(P-IIк/220) – напряжение питания, производитель и тип привода:
1000 – сторона расположения привода;
Р – тип привода (Р – электрический реверсивный привод);
IIк – обозначение производителя привода (Iк – РОВЕН, IIк – Siemens);
220 – напряжение питания привода, В;
С – стеновой тип клапана;
ВН – тип размещения привода (снаружи клапана)
4и – кассетное исполнение клапана (указывается в случае применения):
возможные исполнения клапанов – 1и, 2и, 3и, 4и, 5и, 6и.
Клапан ДМУ-700*600(P-IIк/220)-С-ВН-АВ
где: клапан ДМУ – наименование клапана дымоудаления;
700*600 – установочные размеры клапана (L*H), мм;
600(P-IIк/220) – напряжение питания, производитель и тип привода:
600 – сторона расположения привода;
Р – тип привода (Р – электрический реверсивный привод);
IIк – обозначение производителя привода (Iк – РОВЕН, IIк – Siemens);
220 – напряжение питания привода, В;
С – стеновой тип клапана;
ВН – тип размещения привода (ВН – внутри клапана);
АВ – антивандальное исполнение.
Примечание:
Тип клапана С – стеновой применяется только с типом размещения привода ВН – внутри клапана.
