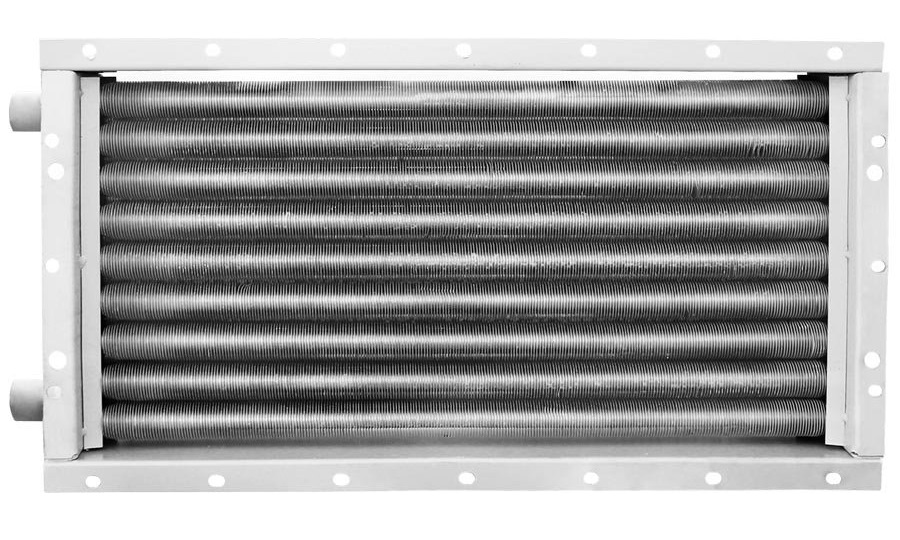

Описание Калориферы паровые КП-Ск 4
Паровые калориферы КП-Ск 4 могут устанавливаться в разрыв воздуховодов приточной вентиляции для подогрева приточного воздуха или эксплуатироваться в составе отопительных агрегатов (совместно с вентилятором) для обогрева рециркуляционного воздуха.
Рабочая среда – воздух помещений или уличный воздух, предельная запыленность которого не превышает 0,5 мг/м.куб. В воздухе не допускаются абразивные частицы, липкие включения, волокна, химически агрессивные примеси. Остальные требования к воздушной рабочей среде – по ГОСТ 12.1.005.
Общие сведения
• Теплоноситель: пар
• Число рядов трубок: 4
• Расположение присоединительных патрубков: горизонтальное
• Изготавливаются по ТУ 4864-001-85589750
Варианты исполнения
• Стандартное – электросварная труба 16*1,2 из углеродистой стали с алюминиевым оребрением
• С трубой 16*1,5 – электросварная труба 16*1,5 из углеродистой стали с алюминиевым оребрением
• Бесшовная – цельнотянутая бесшовная труба 16*1,5 из углеродистой стали с алюминиевым оребрением
• ASIS 304 – корпус калорифера и труба 16*1,5 изготавливается из нержавеющей стали марки AISI 304, оребрение трубы – алюминиевое
• ASIS 321 – корпус калорифера и труба 16*1,5 изготавливается из нержавеющей стали марки AISI 321, оребрение трубы – алюминиевое.
Основные выпускаемые типоразмеры
Конструктивные особенности калорифера КП-Ск 4
Паровые подогреватели воздуха КП-Ск 4 – эффективный способ воздушного отопления помещений с относительно большой площадью. Агрегаты поставляются потребителю в полностью собранном и готовом для установки виде в заводской упаковке.
Корпус парового калорифера КП-Ск 4 имеет прямоугольную форму и выполнен в виде короба. На фронтальных торцах предусмотрены монтажные фланцы с отверстиями.
Внутри корпуса расположены 4-е ряда теплообменных трубок, по которым циркулирует теплоноситель (пар температурой до +190°С), подаваемый от системы центрального пароснабжения.
Теплообменные трубки выполнены композитными, – основу составляет труба из углеродистой стали, а внешнее покрытие выполнено в виде алюминиевого оребрения, нанесенного методом накатки под давлением. За счет высоких теплопроводных свойств алюминия улучшается теплообмен и повышается КПД парового калорифера КП-Ск 4.
Монтажное положение обогревателя парового КП-Ск 4 – с вертикальным размещением теплообменных трубок. Патрубки для подключения к системе пароснабжения вынесены на боковую сторону корпуса.
Паровые калориферы КП-Ск 4 условия эксплуатации
Калориферы паровые КП-Ск 4 подлежат эксплуатации в крытых помещениях: отапливаемых (кат. разм. 3) и неотапливаемых (кат. разм. 2). В зимний период при низких температурах окружающей среды скорость роста температуры на корпусе обогревателя парового КП-Ск 4 не должна превышать 30°С/час.
Паровые калориферы КП-Ск 4 производятся заводом в 12-ти типовых размерах. Технические характеристики каждой модели приведены для ознакомления на сайте.
