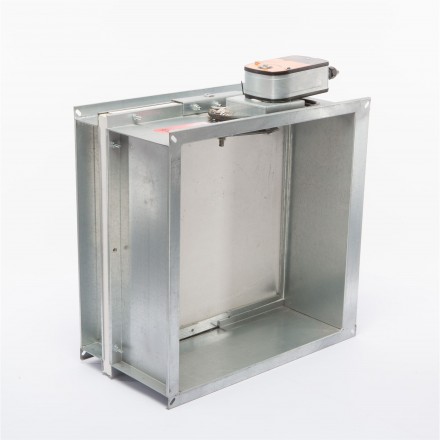

К1 канальное исполнение mcr FID К1
Предназначен для установки на участках воздуховодов общеобменной вентиляции, кондиционирования и воздушного отопления, а так же в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного и порошкового пожаротушения. они предотвращают распространение пожара и проникновение в помещение продуктов горения (дыма) во время пожара.
Корпус
- Сложен из двух частей, разделенных прокладкой из огнестойкой плиты (EI120). Также может представлять собой цельный корпус, разделенный перфорацией в качестве «холодного моста» (EI90) или цельный корпус из оцинкованной стали.
- Изготавливается из оцинкованной стали (Z 275 г/м2) толщиной 1,2 мм. Это обеспечивает жесткую геометрию корпуса, что облегчает монтаж и помогает избежать перекоса при установке. Для использования в агрессивных средах клапаны могут быть изготовлены из нержавеющей стали.
- На внутренней поверхности размещается терморасширяющийся уплотнитель (Огракс), а также крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены полиэтиленовым вентиляционным уплотнителем для лучшей герметизации.
Заслонка
- Заслонка клапанов с огнестойкостью более EI60 состоит из уникальной огнестойкой термоизолирующей плиты Tecbor и защитной рамки из стального профиля. В нормальных условиях заслонка открыта, а в случае пожара закрывается.
Привод
- По умолчанию клапаны комплектуются оригинальными электромеханическими приводами швейцарского производителя BELIMO. По желанию клиента может быть установлен аналогичный привод альтернативного производителя (Ellar и др.) или пружинный привод с магнитной защелкой.
- Размещается снаружи для удобства обслуживания с внешней стороны.
Прямоугольное исполнение
• Прямоугольный корпус с фланцевым соединением с двух сторон для присоединения воздуховода.
• Ширина А и высота В: от 100 до 1500 мм.
• Глубина корпуса: 270 мм (при В<300 мм); 276 мм (при В≥300 мм) (может быть увеличена по просьбе заказчика).
Круглое исполнение
• Круглый корпус с фланцевым или ниппельным соединением для присоединения воздуховода.
• Диаметр D: от 100 до 1250 мм.
• Глубина корпуса: 295 мм (при D≤315 мм); 280 мм (при D>315 мм).
Клапаны канального типа могут иметь различный предел огнестойкости:
- EI 120 – противопожарный клапан способен продержаться 120 минут в режиме огнезадержания до потери целостности и теплоизолирующих свойств;
- E 120 – устройство может функционировать 120 минут в режиме дымового канального клапана до потери целостности;
- EI 15 – клапан способен работать 15 минут в режиме двойного действия до потери теплоизоляционных свойств и целостности.
Типы управления
- В полуавтоматическом режиме. Электромагнитный привод с возвратной пружиной приводит механизм в рабочее положение при подаче тока на электромагнит. В охранное положение устройство приводится вручную.
- В автоматическом режиме. За счет использования электропривода устройство управляется дистанционно, но также есть возможность ручного управления.
