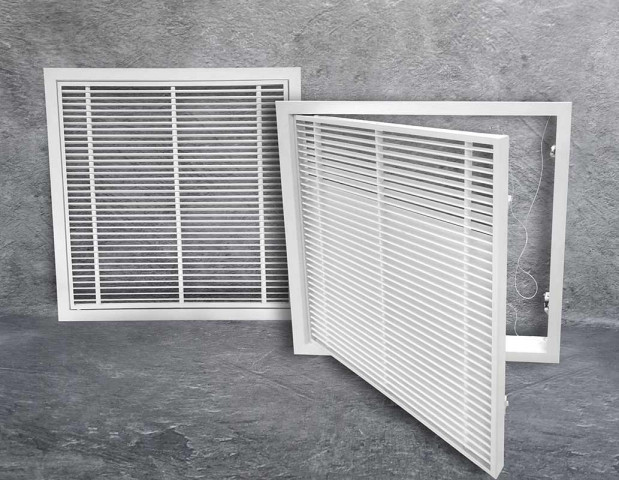

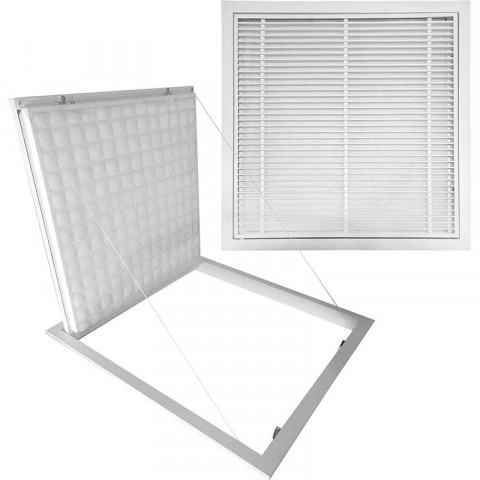

Инспекционные решетки ФСК-ИЛН, ФСК-ИЛР
Инспекционные решетки ФСК-ИЛН и ФСК-ИЛР применяют в зданиях любого назначения, включая офисные, промышленные, административные и жилые помещения, где требуется доступ к вентиляционному оборудованию. ФСК-ИЛР дополнительно комплектуется клапаном расхода воздуха (БРВ).
Особенности конструкции:

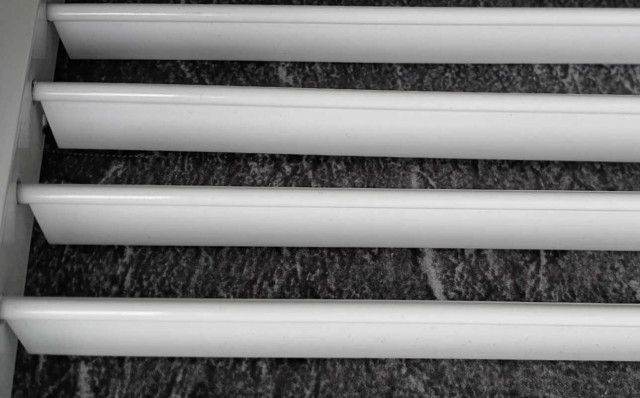

- нерегулируемые каплеобразные ламели, зафиксированные под углом 0˚относительно плоскости;
- створка может быть выполнена полностью из ламелей или комбинировано с глухой частью;
- возможна комплектация фильтром различной степени очистки;

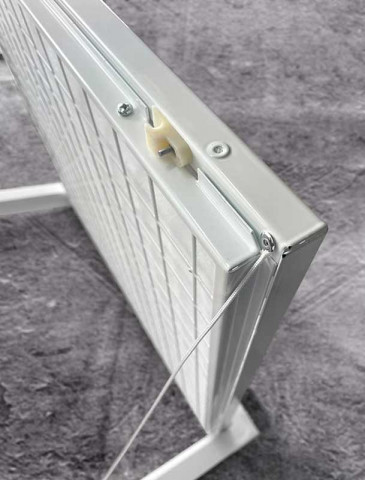

- поворотная створка снабжена автоматическими защелками и не имеет фурнитуры на лицевой поверхности;
- по запросу комплектуется клапаном расхода воздуха, который позволяет регулировать объем подаваемого воздуха (ФСК-ИЛР).
Фильтр устанавливается для очистки наружного и рециркуляционного воздуха в системах приточной вентиляции. В зависимости от требуемой степени очистки решетка может комплектоваться фильтрами следующих классов очистки:
- G2, G4 – фильтры грубой очистки от семян и пыльцы растений, пуха, сажи, насекомых, перьев, крупных частиц пыли размером от 10 мкм;
- М5 – фильтры средней очистки от средних частиц пыли и пыльцы размером более 5 мкм;
- F7, F9 – фильтры тонкой очистки от мелких частиц пыли и пыльцы растений размером более 1 мкм, спор грибов/плесени, бактерий.

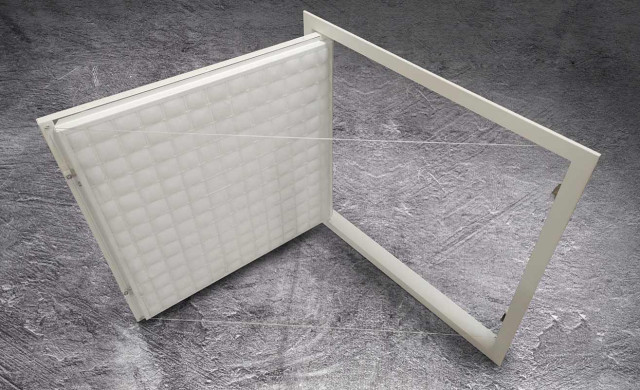

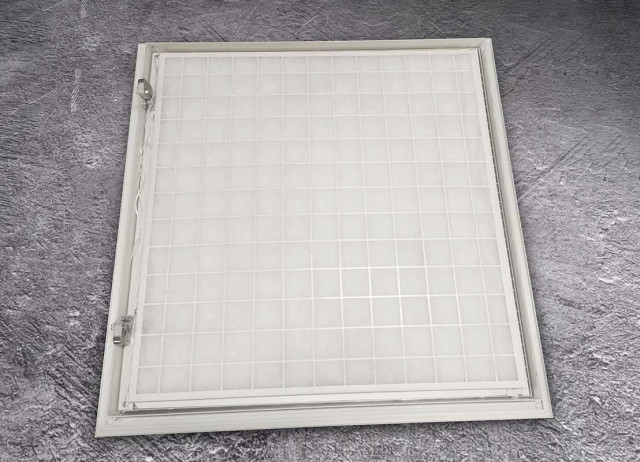

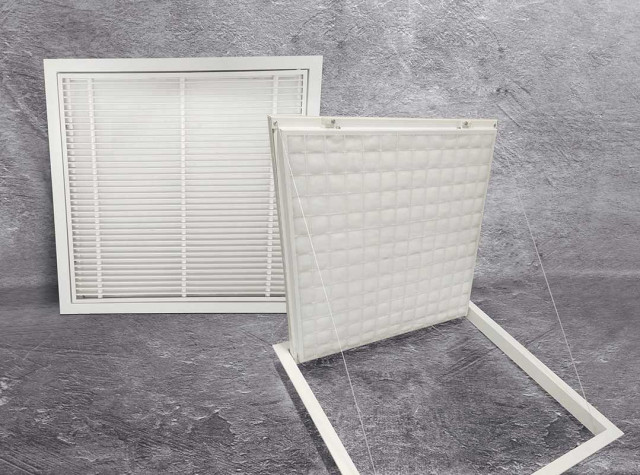

Фильтрующий блок представляет собой рамку, внутри которой помещен прямоугольный лист полиэстера. Фильтрующее полотно удерживается опорной сеткой с тыльной стороны, и ламелями – с лицевой.
Минимальный размер 80х80 мм. Максимальные рекомендуемые размеры 2900х1000 мм. Если ширина превышает 300 мм, устанавливается полоса 12х3 мм во избежание провисания ламелей. Определяющие размеры (АхВ) – габаритные размеры изделия.
Инспекционная решетка ФСК-ИЛН изготавливается из алюминиевого профиля. По умолчанию решетки окрашиваются порошковыми полиэфирными эмалями в белый цвет RAL 9016. По запросу возможно покрытие в любой цвет по международной шкале RAL.
