Описание

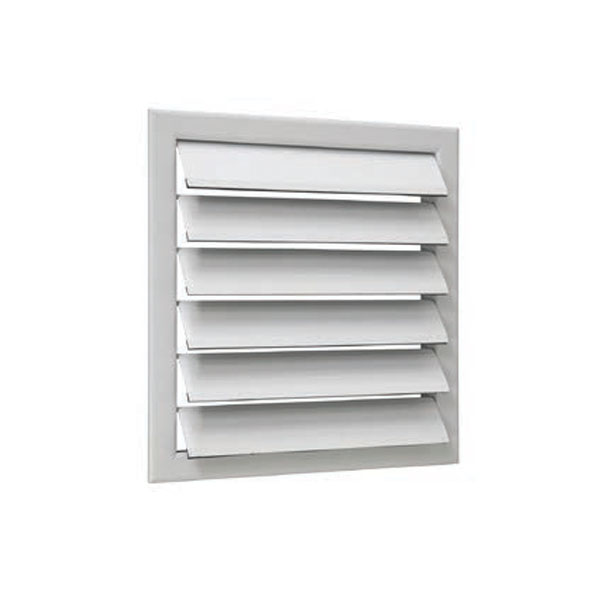

Инерционные решетки серии РНИ с горизонтальным расположением подвижных жалюзи используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.
Решетки предназначены для удаления воздуха и перекрывают сечение воздуховода под воздействием силы тяжести.
Решетки изготовлены из алюминиевого профиля в виде рамки с горизонтально расположенными жалюзи, которые закреплены подвижно и под воздействием потока воздуха отклоняются.
Жалюзи по всей длине оснащены вибродемпфирующим уплотнителем шириной 10 мм. Уплотнитель обеспечивает более плотное примыкание элементов и препятствует возникновению шума при работе жалюзи.
Стандартный цвет окрашенных решеток – белый (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.
Решетка крепится к воздуховоду или стене с помощью саморезов.
Характеристики
Характеристики вентиляционных решеток
Минимальный размер решетки 100х100 мм, далее с шагом 50 мм в любом сочетании.
Максимальный размер 600х600 мм.
Размеры свыше максимального могут быть выполнены по запросу, в этом случае решетки будут выпущены в виде модулей.
Габаритные и присоединительные размеры
Примеры монтажа
Монтаж модульных решеток с помощью комплекта крепления
Решетки, выпускаемые в виде модулей, поставляются вместе с комплектом крепежа, предназначенным для точного соединения модулей в цельную конструкцию.
Количество комплектов крепежа зависит от размеров решетки.
В комплект крепления входят:
болт М5; гайка М5, профиль.
Массы решеток РНи ал
МАРКИРОВКА:
Инерционная решетка РНи 400х200 RAL 9016
где: РНи – решетка наружная инерционная;
400х200 – установочный размер решетки (HxL), мм;
RAL9016 – цвет окраски по каталогу RAL (указывается в случае отличия от стандартного белого).
