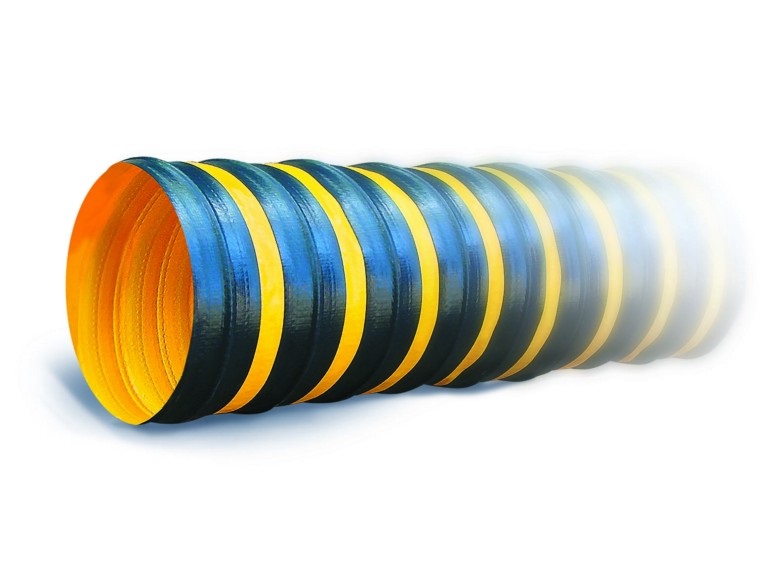

Описание Воздуховод из полимерной ткани TEX PVC F 300 H
Вариант воздуховода Tex PVC F 300 с повышенной износоустойчивостью, легкий воздуховод широкого спектра применения из полиэфирной ткани с пропиткой ПВХ и каркасом из стальной высокоуглеродистой проволоки с дополнительной защитной лентой. Гибкий, стоек сжатию и растяжению. Позволяет отвести статическое электричество при заземлении стальной спирали.
Область применения
Транспортировка материалов с невысокими абразивными свойствами, отвод выхлопных газов и газов сварочного оборудования, отвод химических паров. Пригоден для внутреннего и наружного применения.
Особенности
Устойчивость к атмосферным воздействиям, устойчивость к ультрафиолету и озону, пожаробезопасность.
Материал – Полиэфирная ткань с пропиткой ПВХ (поливинилхлорид)
Конструкция
Стенка из полиэфирной ткани с пропиткой ПВХ толщиной 0,3 мм. Каркас из высокоуглеродистой стальной проволоки. Дополнительная защитная лента вдоль спирали каркаса. Внешняя поверхность воздуховода ребристая, внутренняя гладкая или волнистая.
Температурный режим
От – 30°С до + 90°С.
Цвет:
– Желтый (код цвета Y),
– красный (код цвета R),
– серый (код цвета Gr),
– синий (код цвета Bl),
– зеленый (код цвета G),
– черный (код цвета B).
Стандартная длина рукава: 10 м, минимальная длина 6,0 м.
Возможно изготовление нестандартных диаметров и длин.
Возможно выделение цветом защитной ленты каркаса.
Технические характеристики
| Диаметр внутренний (мм) | Максимальное избыточное давление (бар) | Максимальное пониженное давление (бар) | Стандартная длина (м) | Максимальная длина (м) |
|---|---|---|---|---|
| 51 | 0.35 | 0.15 | 10 | 15 |
| 60 | 0.35 | 0.14 | 10 | 15 |
| 70 | 0.30 | 0.12 | 10 | 15 |
| 75 | 0.30 | 0.10 | 10 | 15 |
| 76 | 0.30 | 0.10 | 10 | 15 |
| 80 | 0.25 | 0.10 | 10 | 15 |
| 90 | 0.25 | 0.09 | 10 | 15 |
| 100 | 0.20 | 0.08 | 10 | 15 |
| 102 | 0.20 | 0.08 | 10 | 15 |
| 110 | 0.18 | 0.08 | 10 | 15 |
| 120 | 0.16 | 0.07 | 10 | 5 |
| 125 | 0.15 | 0.06 | 10 | 15 |
| 127 | 0.15 | 0.06 | 10 | 15 |
| 130 | 0.10 | 0.06 | 10 | 15 |
| 140 | 0.09 | 0.06 | 10 | 15 |
| 152 | 0.08 | 0.05 | 10 | 15 |
| 160 | 0.07 | 0.05 | 10 | 15 |
| 180 | 0.06 | 0.04 | 10 | 15 |
| 203 | 0.05 | 0.03 | 10 | 15 |
| 228 | 0.05 | 0.03 | 10 | 10 |
| 254 | 0.04 | 0.03 | 10 | 10 |
| 280 | 0.03 | 0.03 | 10 | 10 |
| 305 | 0.03 | 0.02 | 10 | 10 |
| 315 | 0.03 | 0.02 | 10 | 10 |
| 356 | 0.02 | 0.02 | 10 | 10 |
| 406 | 0.01 | 0.01 | 6 | 6 |
| 456 | 0.01 | 0.01 | 6 | 6 |
| 508 | 0.01 | 0.01 | 6 | 6 |
| 560 | 0.01 | 0.01 | 6 | 6 |
| 600 | 0.01 | 0.01 | 6 | 6 |
| 630 | 0.01 | 0.01 | 6 | 6 |
| 700 | 0.01 | 0.01 | 6 | 6 |
