Назначение
Применение гибких вставок при монтаже вентиляционных систем особенно актуально для вентиляционных систем промышленных предприятий, поскольку при вибрации крупные воздуховоды могут издавать сильный, мешающий работе шум или задевать стены в тех случаях, когда воздуховоды установлены слишком близко с ними.
Описание и классификация
Гибкие вставки состоят из двух фланцев (круглых/квадратных/прямоугольных) с отверстиями для присоединения к воздуховодам и всасывающему (нагнетательному) патрубку вентилятора, которые соединены между собой гибким виброизолирующим материалом (ПВХ, стеклоткань, силикон).
Общие сведения
• Типоразмеры: с №2 по №21
• Три типа гибких вставок:

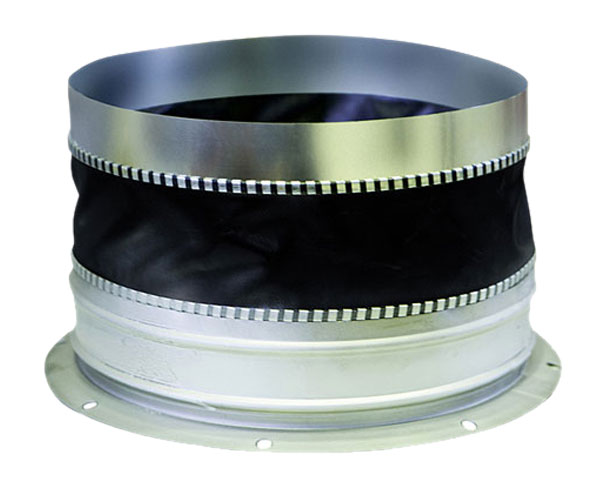

– Гибкая вставка «В» типа «фланец-ниппель»
– Гибкая вставка «В» типа «фланец-фланец»
– Гибкая вставка «Н» типа «фланец-фланец»
Классифицируются гибкие вставки следующим образом:
– в зависимости от принадлежности к всасывающей или нагнетающей части вентилятора, гибкие вставки разделяют на круглые «В» (всасывающая часть) и квадратные/прямоугольные «Н» (нагнетающая часть). Для осевых вентиляторов гибкие вставки на всасывающей и нагнетающей части одинаковы.
– круглые гибкие вставки дополнительно разделяют на два типа:
«фланец – ниппель»*
«фланец – фланец»
– в зависимости от типоразмера вентилятора, гибкие вставки подразделяются на типоразмеры с №2 по №21
– в зависимости от типа вентилятора:
гибкая вставка для вентиляторов низкого/среднего давления (НД),
гибкая вставка для вентиляторов высокого давления (ВД);
гибкая вставка для вентилятора пылевого (ВП);
гибкая вставка для дымососа/вентилятора дутьевого (ДН)
– в зависимости от свойств перемещаемой вентилятором среды, гибкие вставки выпускаются в различном материальном исполнении (материал изготовления металлических фланцев и материал изготовления гибкого материала):
1. Для вентиляторов низкого/среднего давления
1.1. Общепромышленное исполнение – углеродистая (оцинкованная) сталь + ПВХ;
1.2. Термостойкое исполнение – углеродистая (оцинкованная) сталь + силиконовое полотно;
1.3 . Исполнение для систем дымоудаления (ДУ) – углеродистая (оцинкованная) сталь + стеклоткань;
1.4 . Коррозионностойкое исполнение – нержавеющая сталь (12Х18Н10Т) + силиконовое полотно
2. Для вентиляторов высокого давления, вентиляторов пылевых, дымососов и вентиляторов дутьевых
2.1 . Общепромышленное исполнение – углеродистая сталь + брезент + ПВХ;
2.2 . Термостойкое исполнение – углеродистая сталь + силиконовое полотно;
2.3 . Кислотостойкое исполнение – нержавеющая сталь (12Х18Н10Т) + силиконовое полотно.
