Описание Фильтра ФВ
Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу простыми защелками. Корпус фильтра снабжен круглыми патрубками для подсоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде панели из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.
Особенности Фильтра ФВ:
- корпус и крышка фильтра производят из оцинкованной стали,
- используется высокоэффективный фильтрующий материал,
- предусмотрена замена фильтрующих элементов.

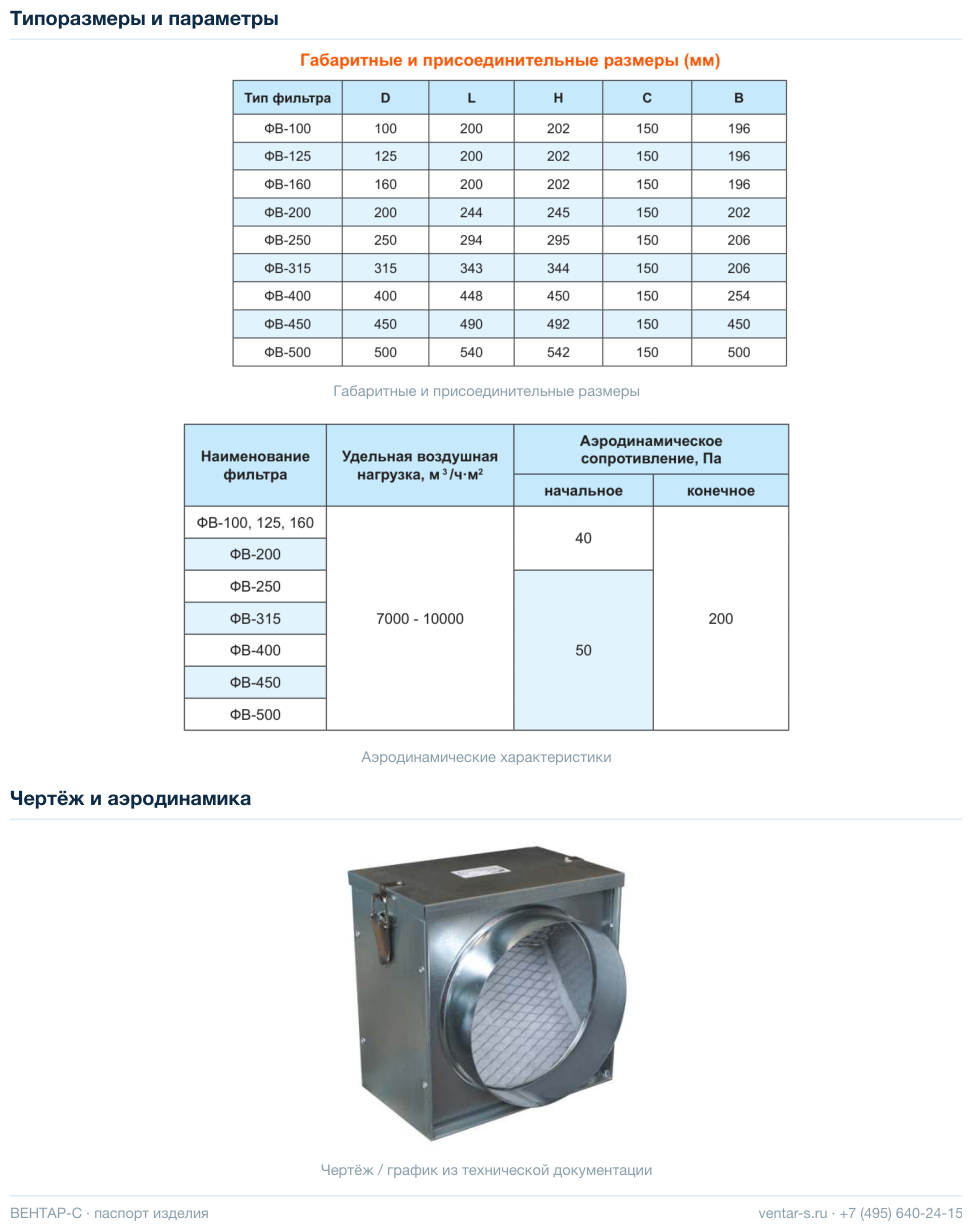

Размеры Фильтра ФВ
| Габаритные и присоединительные размеры (мм) | |||||||
|---|---|---|---|---|---|---|---|
| Тип фильтра | D | L | Н | С | B | Масса кассеты, кг | Масса корпуса, кг |
| ФВ-100 | 100 | 200 | 202 | 150 | 206 | 0,08 | 1,16 |
| ФВ-125 | 125 | 200 | 202 | 150 | 206 | 0,08 | 1,17 |
| ФВ-160 | 160 | 200 | 202 | 150 | 206 | 0,08 | 1,18 |
| ФВ-200 | 200 | 244 | 245 | 150 | 206 | 0,11 | 1,44 |
| ФВ-250 | 250 | 294 | 295 | 150 | 206 | 0,14 | 1,75 |
| ФВ-315 | 315 | 343 | 344 | 150 | 206 | 0,18 | 2,05 |
| ФВ-355 | 355 | 399 | 400 | 150 | 206 | 0,24 | 2,3 |
| ФВ-400 | 400 | 448 | 450 | 150 | 206 | 0,29 | 2,35 |
| ФВ-450 | 450 | 490 | 492 | 150 | 206 | 0,34 | 2,45 |
| ФВ-500 | 500 | 540 | 542 | 150 | 206 | 0,4 | 4,1 |
Возможно изготовление корпуса под жироуловитель (см. Фильтры жироулавливающие кассетные)
| Технические характеристики фильтров типа ФВ (класс очистки EU3) | |||
|---|---|---|---|
| Наименование фильтра | Удельная воздушная нагрузка, м3/ч·м2 | Аэродинамическое сопротивление, Па | |
| начальное | конечное | ||
| ФВ-100, 125, 160 | 7000–10000 | 40 |
200 |
| ФВ-200 | |||
| ФВ-250 |
50 |
||
| ФВ-315 | |||
| ФВ-355 | |||
| ФВ-400 | |||
| ФВ-450 | |||
| ФВ-500 | |||
