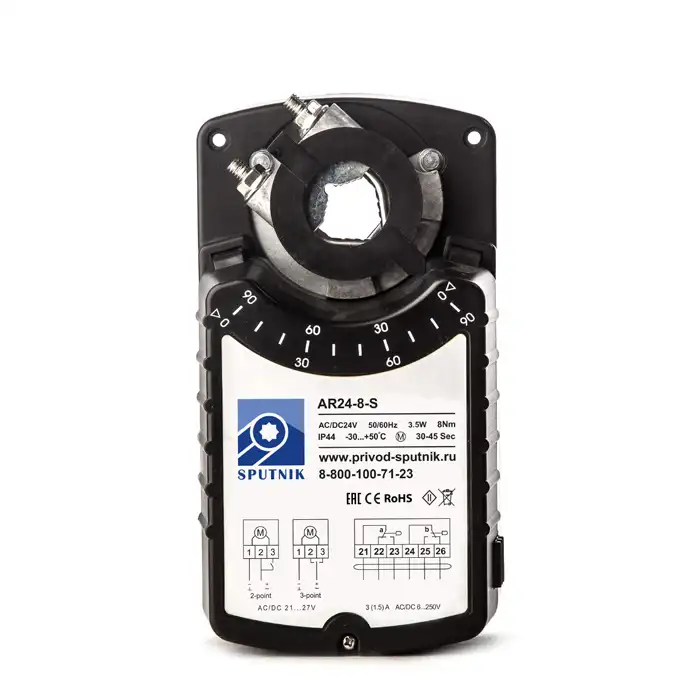

Электроприводы SPUTNIK AR24-8-S
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.
Характеристики
- Управление 2-х, 3-х позиционное.
- Дополнительные концевые микропереключатели.
- Напряжение питания 24 В
- Крутящий момент 8 Нм
- Возможно взрывозащищенное исполнение.
Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет свое положение. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.
Схема
