Описание

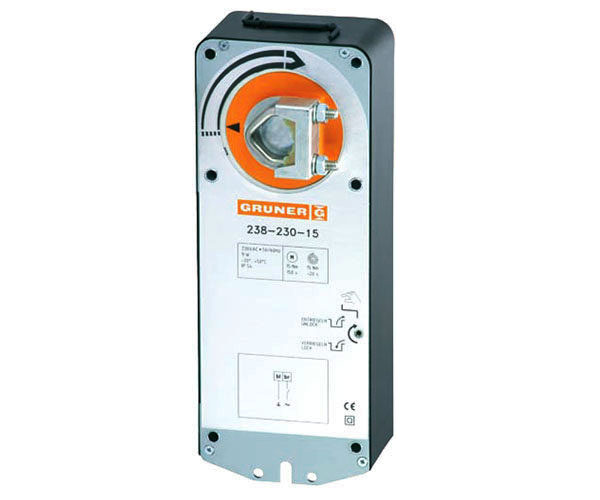

Электропривод 238-230-15 разработан специально для использования с воздушными заслонками в системах вентиляции. Имеет специальное боковое крепление скобой. Работает в двух положениях, положения в ручную регулируются, открывается и закрывается.
При вращении привода при положении 0 до 90°взводится пружина. Конечная позиция привода (90°). При помощи механического воздействия или пропажи напряжения он возвращается в начальное положение и равен 0°. Устанавливают привод всегда в сухой сфере, без доступа к агрессивным веществам.
Основные особенности электропривода 238-230-15:
- Две рабочие позиции;
- Легко устанавливать в ограниченном монтажном пространстве, благодаря маленьким размерам;
- Не требует обслуживания;
- Ручное управление;
- Двухстороння установка;
- Удобный фиксатор вала;
- Винтовые клемы на приводе.
Технические характеристики
| Серия Грюнер | Gruner 238 |
| Момент вращения двигателя | 15 Нм |
| Момент вращения пружины | 15 Нм |
| Размер заслонки | 2 м² |
| Направление вращения | задается при монтаже |
| Управление | 2-х позиционное |
| Ручное управление | работа/блокировка |
| Точка переключения | 0…30° и 65…95° |
| Угол вращения | -5°…95° |
| Рабочий угол поворота | -5°…95° |
| Время срабатывания двигателя | 40 сек /90° |
| Сброс пружины | <20 сек /90° |
| Уровень шума двигателя | <45 дБ(А) |
| Уровень шума пружины | <65 дБ(А) |
| Индикация положения | механический указатель |
| Вспомогательный переключатель | нет |
| Номинальное напряжение | AC 230В |
| Номинальный диапазон напряжения | AC/DC 19…29 В |
| Потребляемая мощность | 5Вт (работа) / 1.5Вт (удержание) / 7 ВА |
| Подключение двигателя | кабель 900 мм 2×0,75 мм2 (без галогенов) |
| Подключение вспомогательных переключателей | нет |
| Класс защиты | III (для низких напряжений) |
| Уровень защиты | IP54 |
| Ресурс | >60 000 циклов (-5°…+95°…-5°) |
| Тестовое импульсное напряжение | 0.8 кВт |
| Температура окружающей среды | -30°…+50°С |
| Температура в режиме защиты | >75°С |
| Температура хранения | -30°…+50° С |
| Относительная влажность | 5…95%, без конденсации |
| Обслуживание | не требуется |
| Размеры привода | 145×75×70 мм |
| Размер соединения круглого вала | Ø 8-16,5 mm |
| Размер соединения прямоугольного вала | ◊ 8-13 mm |
| Вес | 1.4 кг |
| Страна производства | Германия |
Транспортировка и хранение
Исключайте попадание влаги внутрь устройств. Берегите их от ударов и падений. Не подвергайте их механическим нагрузкам. До монтажа храните устройства в сухом помещении, температура окружающей среды — между -5 и +40 °С. Место хранения должно быть защищено от грязи и воды. После транспортировки или хранения устройств при отрицательных температурах следует выдержать их в помещении, где предполагается эксплуатация, без включения в сеть не менее 2 часов.
