Описание

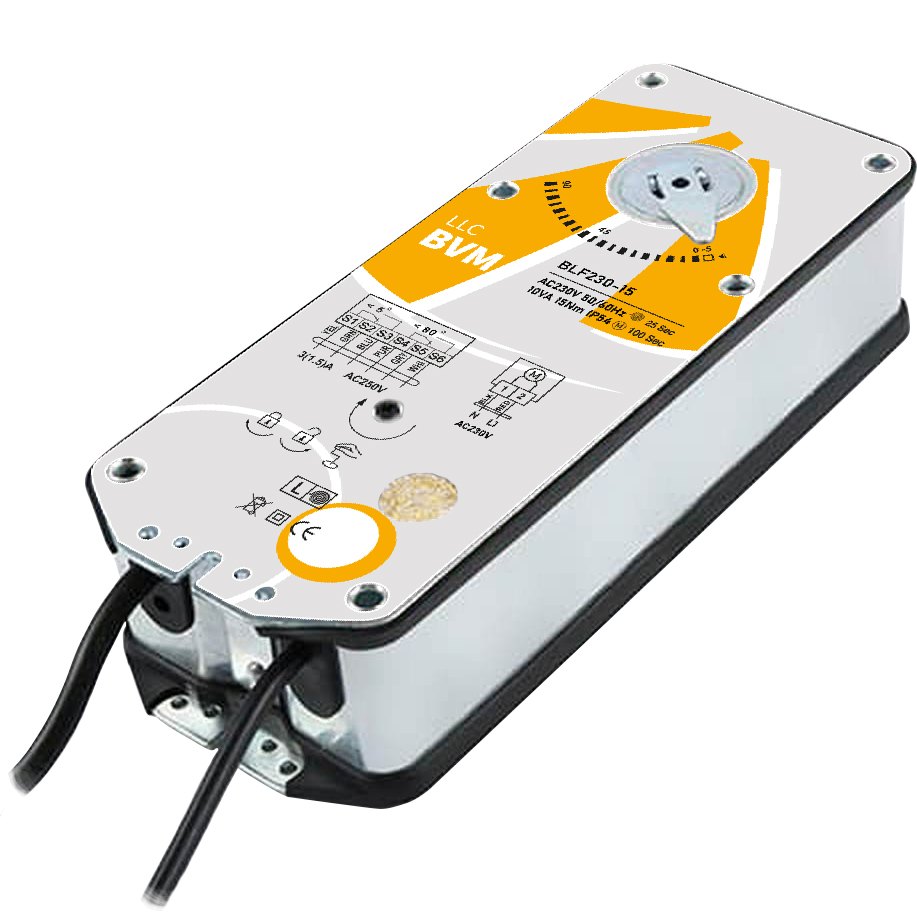

Электропривод противопожарного клапана для автоматизации процесса удаления дыма из системы вентиляции.
Обязательным элементом принудительной вентиляции во всех административных, промышленных и жилых зданиях является противопожарный клапан, главная задача которого – предотвращение распространения продуктов горения по помещениям, а также удаление дыма и газа с места возникновения возгорания. Для автоматизации системы дымоудаления в него устанавливают электропривод противопожарного клапана. Для установки на огнезадерживающие клапаны применяются электрические приводы серии BLF. Возвратная пружина, присутствующая на электроприводе, самостоятельно закрывает огнезадерживающий затвор, в случае прекращения подачи питания. Концевые выключатели подают сигнал о крайнем положении лопатки на систему автоматики. Такие устройства предназначены для работы с нормально открытыми противопожарными клапанами и воздушными заслонками с квадратной осью 12 мм. Имеют запас прочности крутящего момента не менее 5%.
Крутящий момент – 15 Нм
Рабочее напряжение – AC/DC230V
Характеристики
| Производитель |
BVM |
| Тип |
Электропривод |
| Наличие термодатчика |
Нет |
| Тип привода |
Пружинный возврат |
| Основная хар-ка |
2 встроенных вспомогательных переключателя |
| Крутящий момент |
15 Нм |
| Размер оси заслонки |
12 мм |
| Рабочее напряжение |
AC/DC230V |
| Частота |
50…60Гц |
| Потребляемая мощность (вращение/удержание) |
5.0/2.5 Вт |
| Вспомогательный переключатель 230B |
3А, АС 230В |
| Управляющий сигнал |
2-х позиционный |
| Угол поворота |
0°…90° (-5°…95° механический ручной взвод) |
| Время возврата пружины |
< 20 сек |
| Время поворота двигателя |
50…70 сек |
| Уровень шума |
макс. 45 дБ |
| Угол срабатывания концевых выключателей |
10°…85° |
| Степень пыле- и влагозащиты |
IP 54 |
| Рабочая температура |
-30°…+50° С |
| Температура хранения |
-40°…+70°С |
| Влажность |
5%…95% без конденсата |
| Соединительный кабель |
1 м |
| Гарантийный срок |
5 лет / 60000 циклов |
| Вес |
2 кг |
| Комплектность |
кронштейн и 2 винта для крепления привода на заслонку, ручка взвода привода, паспорт изделия |
