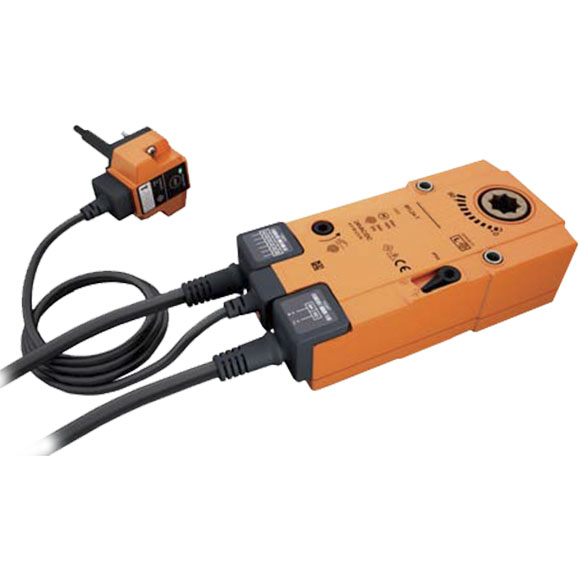

Устройство Belimo BFL230-T
Как действует. Пружина привода находится во взведенном положении и накапливает энергию, пока заслонка клапана находится в нормальной позиции. Как только подача питания прекращается пружина вступает в действие, возвращая заслонку обратно.
Защитное положение. Заслонка надежно фиксируется в данной позиции благодаря наличию специального устройства SafetyPositionLockтм в конструкции привода. Техническое решение, обеспечивающее высокий уровень безопасности, является запатентованным.

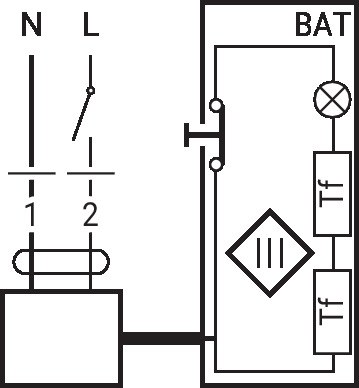

Термоэлектрический выключатель ВАТ. Механизм, состоящий из двух предохранителей (плавкие вставки), один из которых срабатывает при 72°С в помещении, другой — при 72°С в воздуховоде. Это приводит к постоянному отключению питания, что не дает возможности приводу БФЛ230-Т включится.
На приборе есть светодиод, который светится в следующих ситуациях:
- Привод имеет электропитание.
- Плавки вставки целые и невредимые.
- Кнопка тестирования находится в не нажатом состоянии.
Примечание: Правильное функционирование ВАТ возможно только, когда привод подключен к электросети.

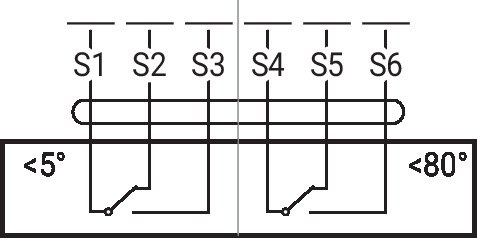

Сигнализация. Она включается, когда заслонка клапана занимает конечные положения. За это отвечают два микропереключателя, которыми укомплектован привод БФЛ 230-Т. Их контакты покрыты слоем золота/серебра, что позволяет включать прибор в цепи слабого и сильного тока (мА, А). Но если сначала подать сильный, то на слабый ток реакции уже не будет.
Управление приводом вручную. Опция позволяет изменять и фиксировать положение привода, осуществлять его разблокировку, так как автоматически это происходит только при возобновлении подачи питания.
Техника безопасной эксплуатации Belimo BFL230-T
- Воздушные судна и другие области, не включенные в спецификацию, — объекты, где электропривод БЛФ230-Т использовать нельзя.
- Только завод-изготовитель проводит монтаж привода на клапан и несет ответственность за работоспособность устройства.
- Только завод-изготовитель может вскрыть привод. В конструкции прибора нет запчастей, которые могут отрегулировать или заменить эксплуатационные службы.
- Наличие двух групп вспомогательных переключателей позволяет подавать на устройство как сильное, так и слабое напряжение. Одновременная подача разных напряжений запрещена.
- Электроника и электрические детали, из которых состоит привод Белимо БЛФ230-Т, не позволяют утилизировать его вместе с бытовыми отходами. Следует руководствоваться инструкциями, утвержденными в конкретном регионе.
