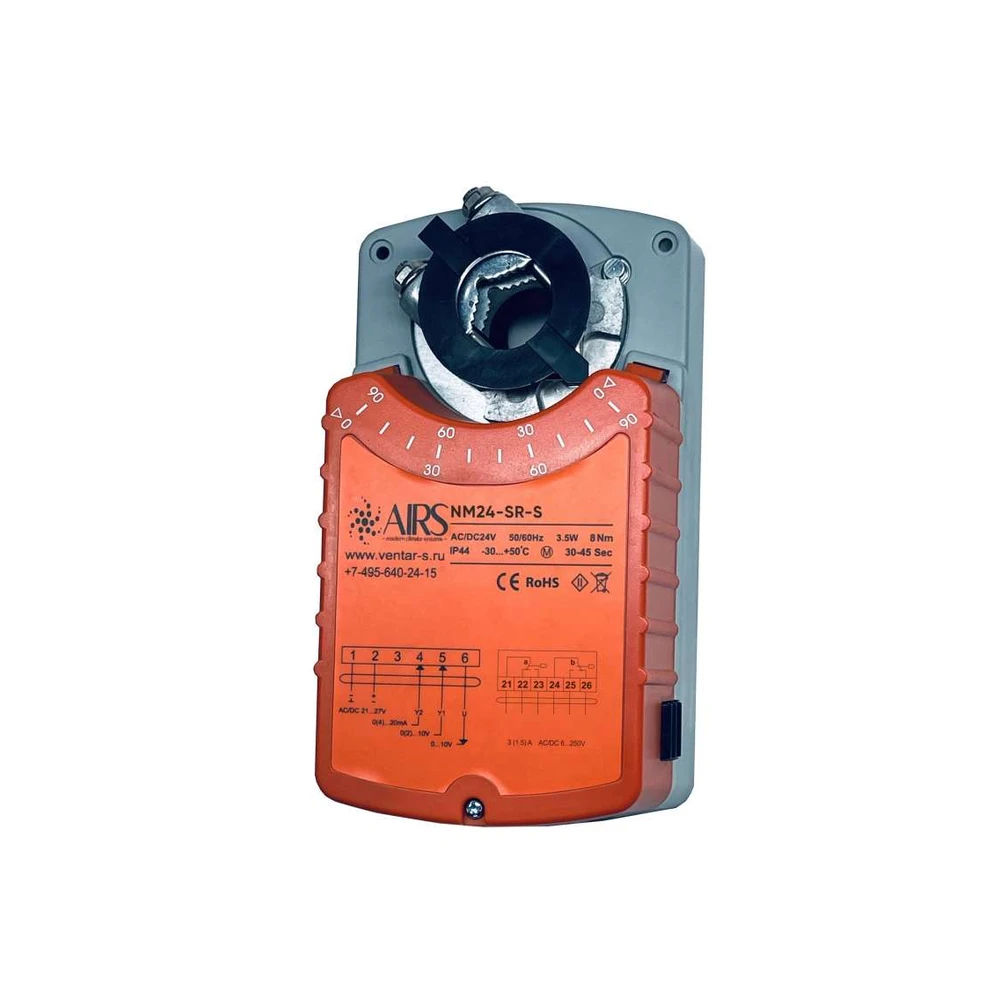

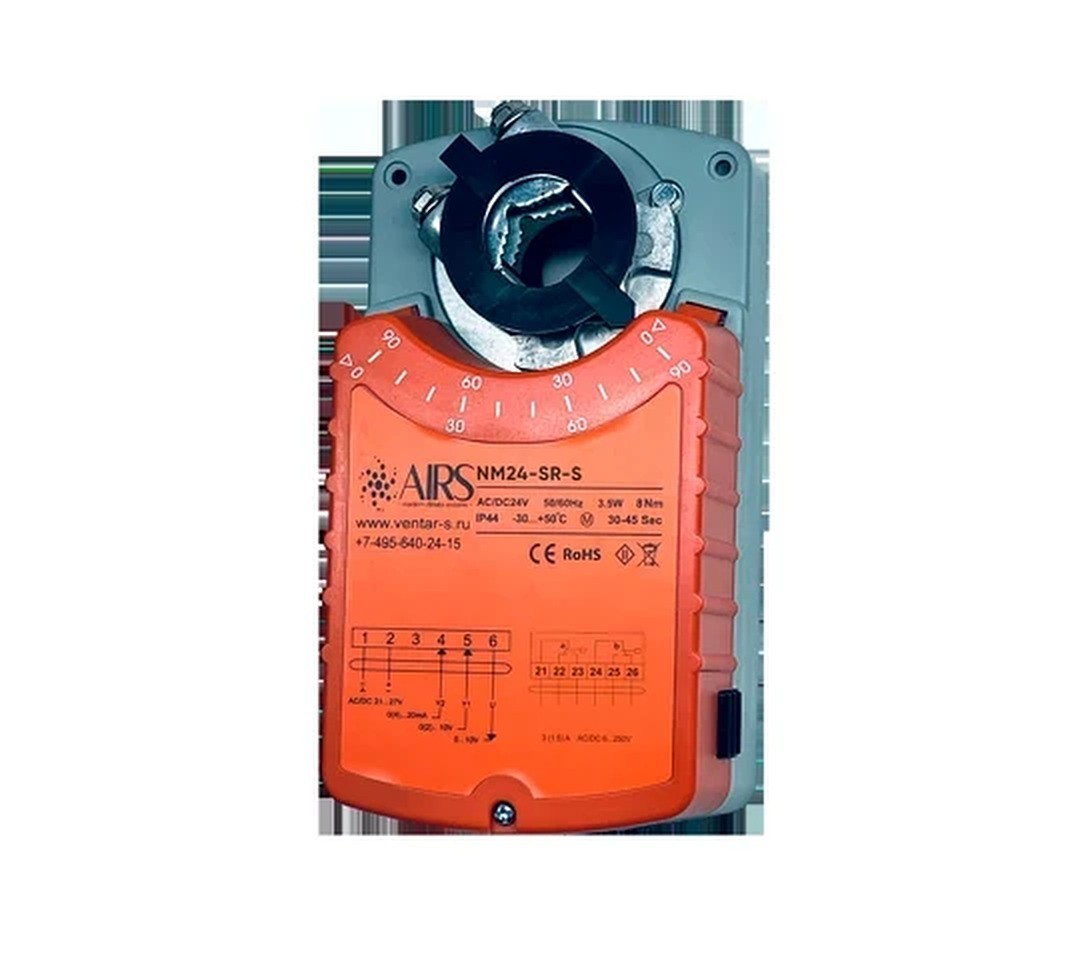

Электропривод AIRS NM24-SR-S

Электропривод AIRS NM24-SR-S

Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений.

• Управление аналоговое (пропорциональное)
• Напряжение питания 24В, управление 0(2)…10В, 0(4)…20мА
• Управление воздушными клапанами площадью до 1,5 м²
• Крутящий момент 8 Нм
• Возможно взрывозащищенное исполнение
• Вспомогательные переключатели

Принцип действия

При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» – по часовой стрелке; «OFF» – против часовой стрелки. Тумблер 2 производит переключение диапазона величины управляющего сигнала: «ON» – 0…10В или 0…20мА; «OFF» – 2…10В или 4…20мА.

Монтаж

Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10…20 мм или квадратного сечения 10…16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

Сигнализация положений

Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.

Схемы электрических подключений
