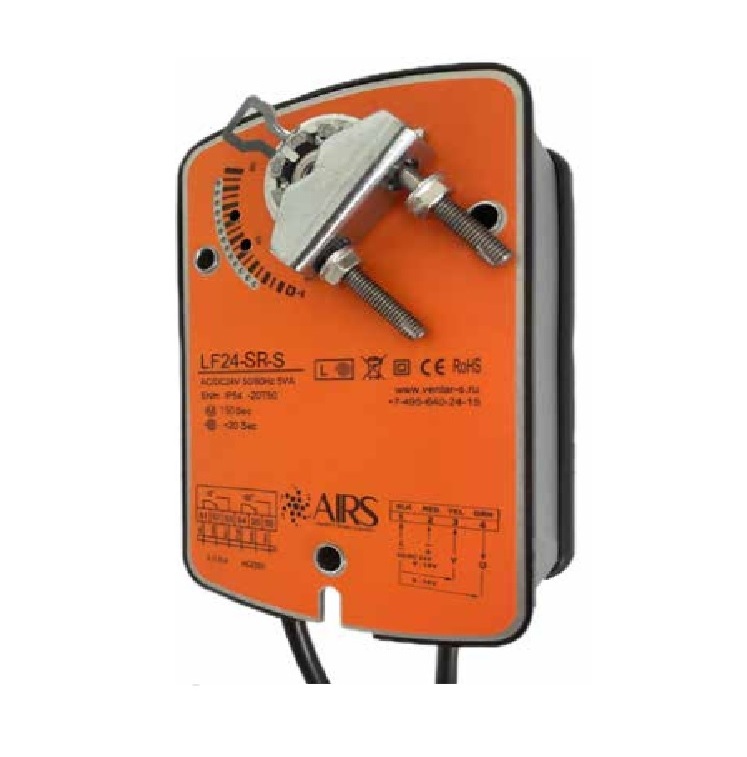

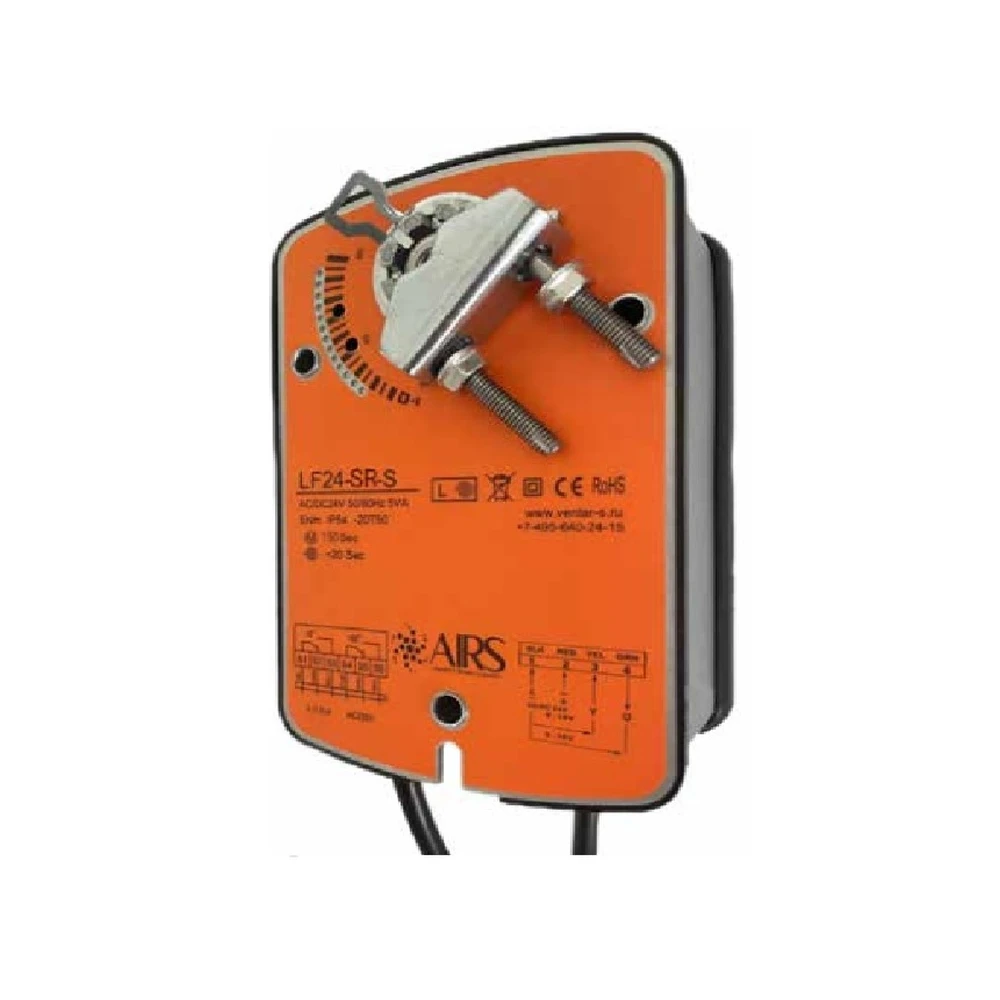

AIRS LF24-SR-S(0…10B DC)*
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений
- Электропривод с возвратной пружиной
- Управление аналоговое (пропорциональное) 0…10В DC*
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 1 м2
- Крутящий момент 5 Нм
- Вспомогательный переключатель
*Тип сигнала управления зависит от заказанной партии

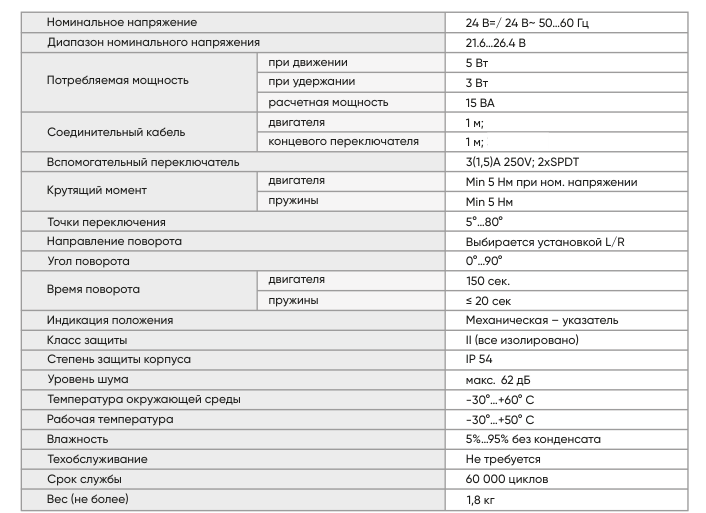

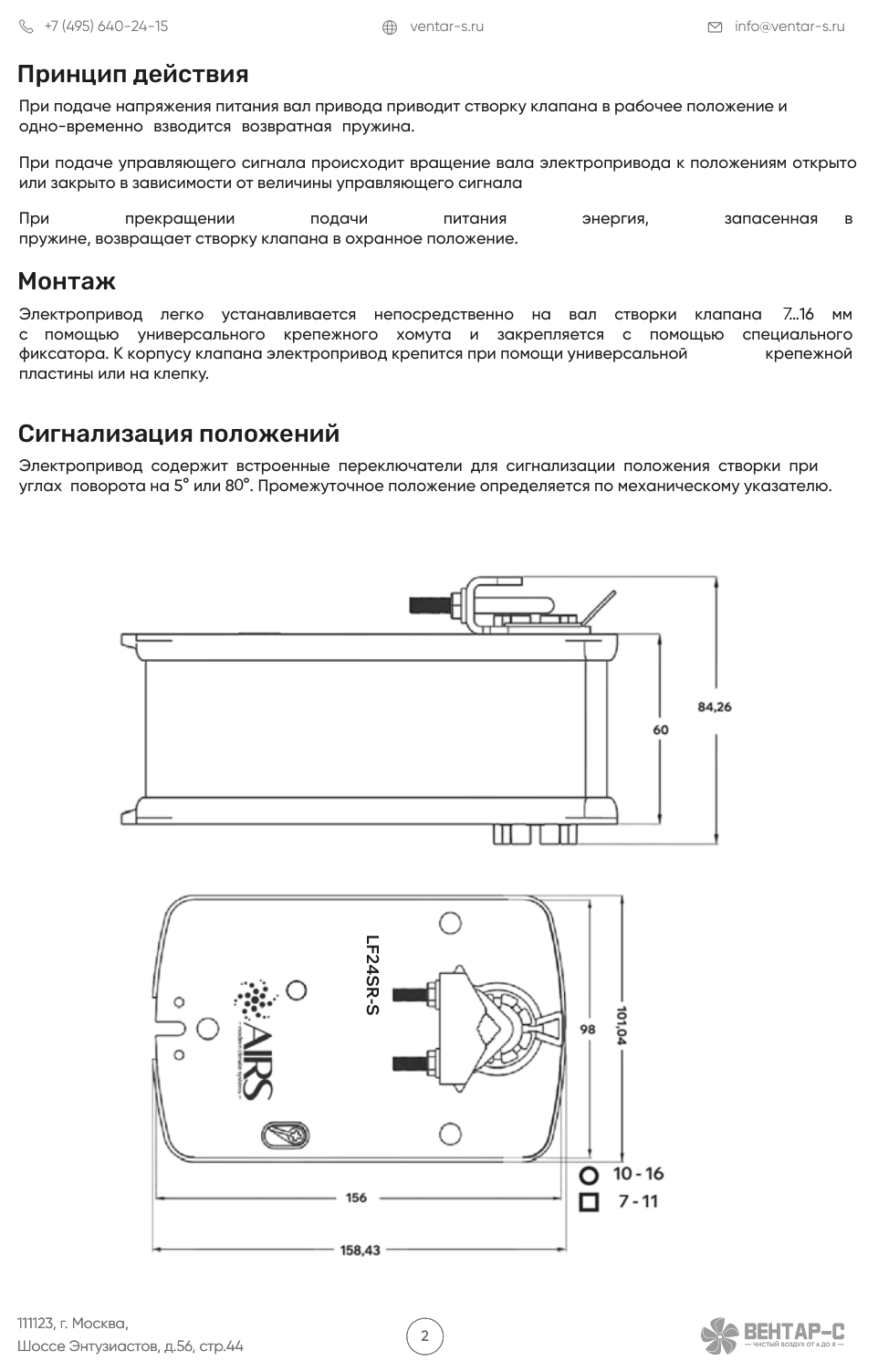

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина.
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала
При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

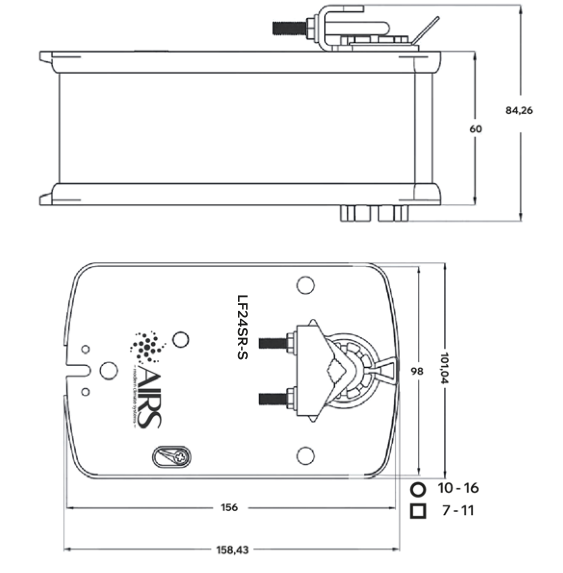

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 7…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Электропривод содержит встроенные переключатели для сигнализации положения створки при углах поворота на 5° или 80°. Промежуточное положение определяется по механическому указателю.

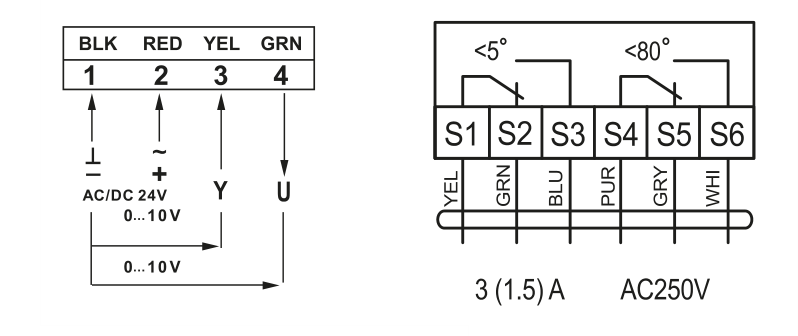

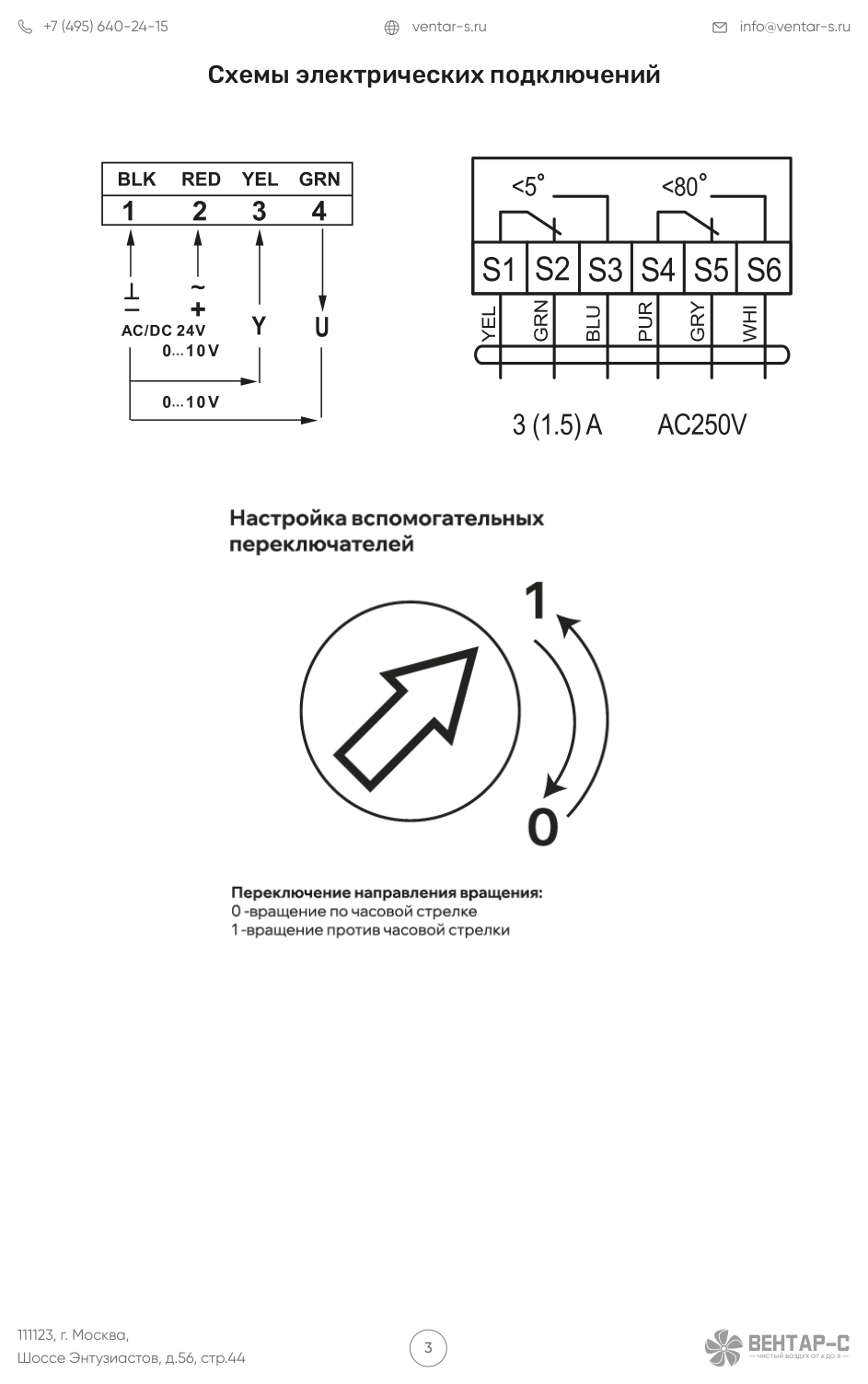

Схемы электрических подключений

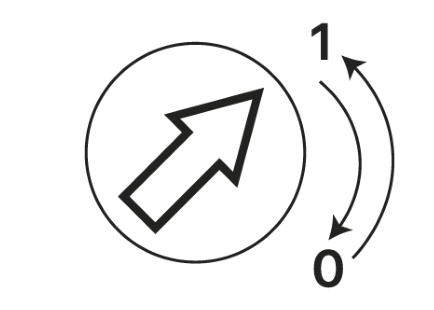

Настройка вспомогательных переключателей
Переключение направления вращения:
0-вращение по часовой стрелке
1-вращение против часовой стрелки
