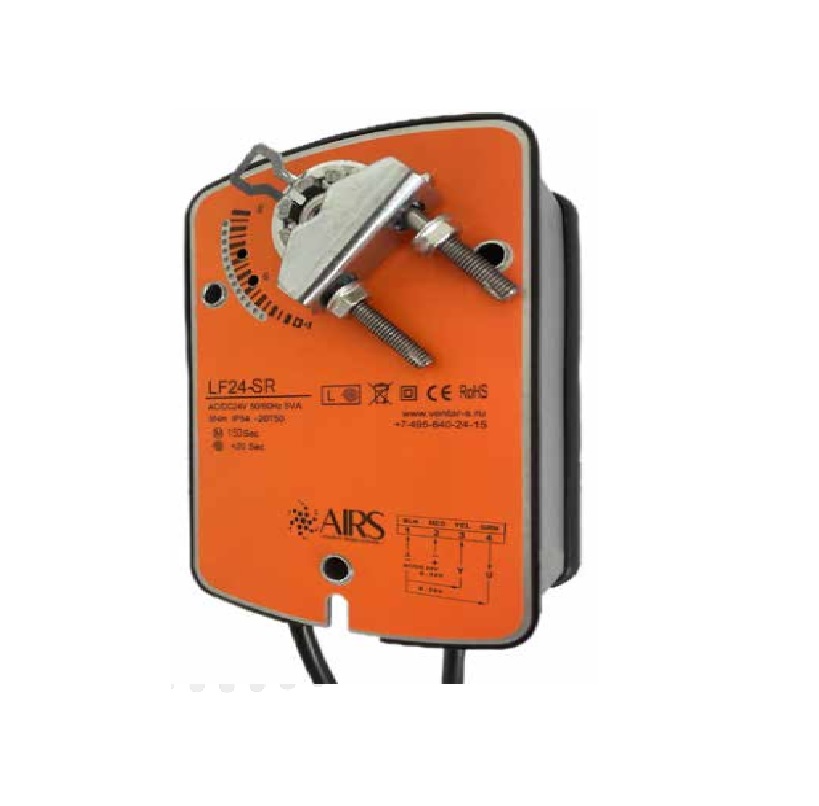

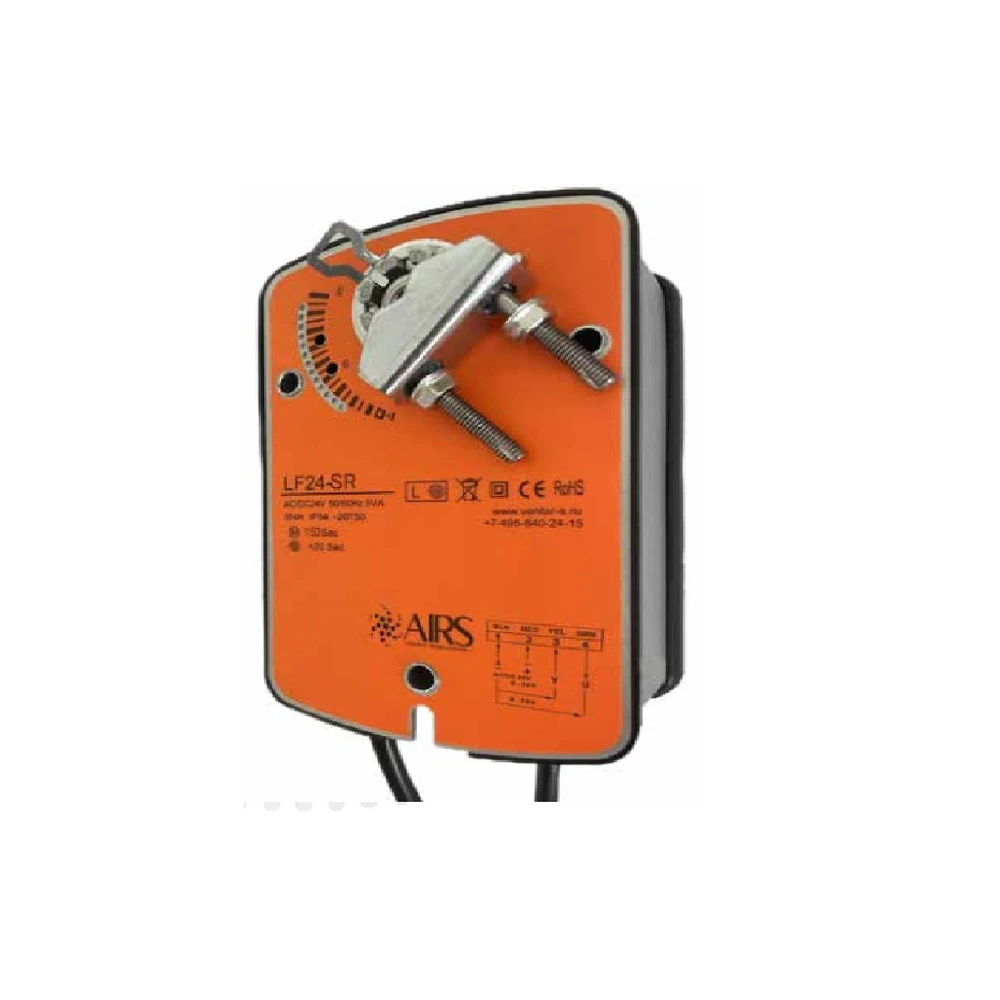

AIRS LF24-SR (0…10B DC)*
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений
- Электропривод с возвратной пружиной
- Управление аналоговое (пропорциональное)0…10B DC*
- Напряжение питания 24 В О Управление воздушными клапанами площадью до 1 м2
- Крутящий момент 5 Нм
*Тип сигнала управления зависит от заказанной партии
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина.
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала.
При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

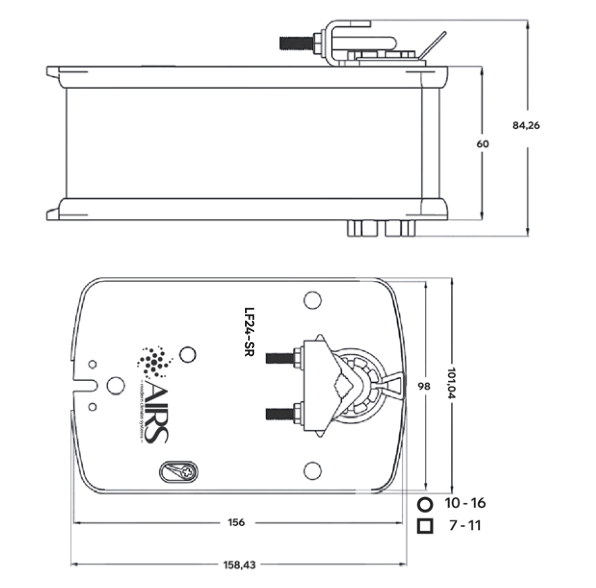

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 7…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.

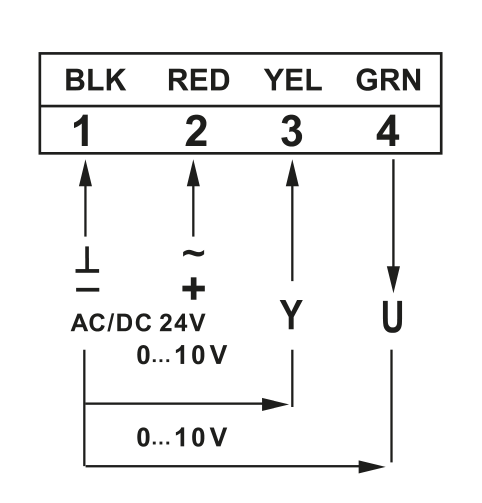

Схемы электрических подключений
Настройка вспомогательных переключателей

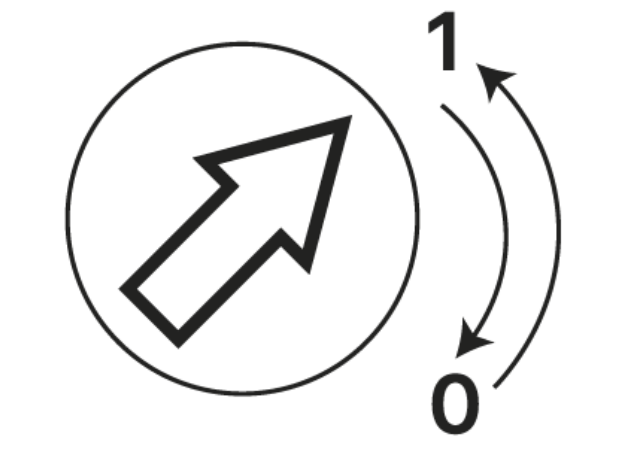

Переключение направления вращения:
0 -вращение по часовой стрелке
1 -вращение против часовой стрелки
