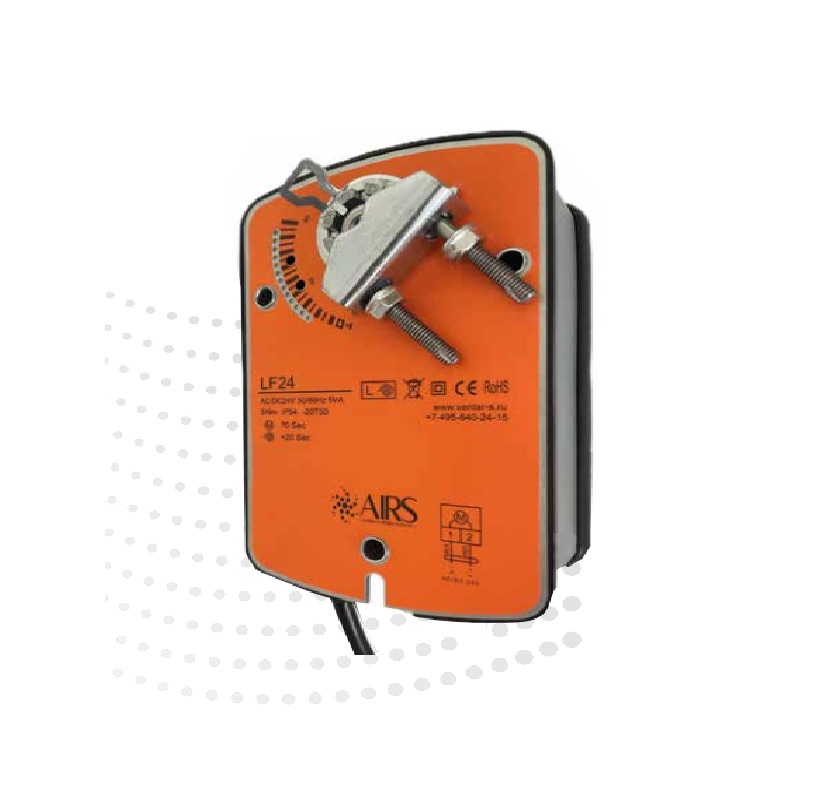

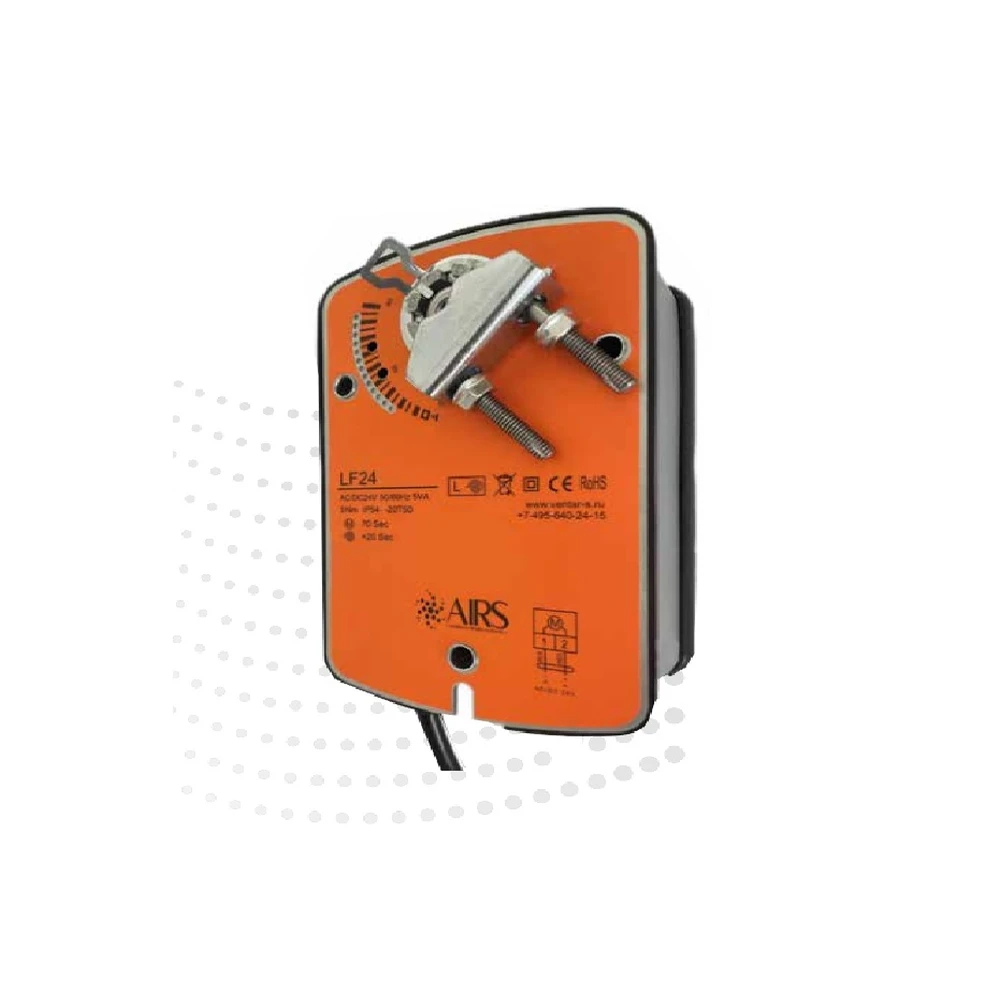

AIRS LF24
Электропривод предназначен для управления воздушными клапанами систем вентиляции зданий и сооружений
- Электропривод с возвратной пружиной
- Напряжение питания 24 В
- Управление воздушными клапанами площадью до 0,8 м2
- Крутящий момент 5 Нм
Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одно- временно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.

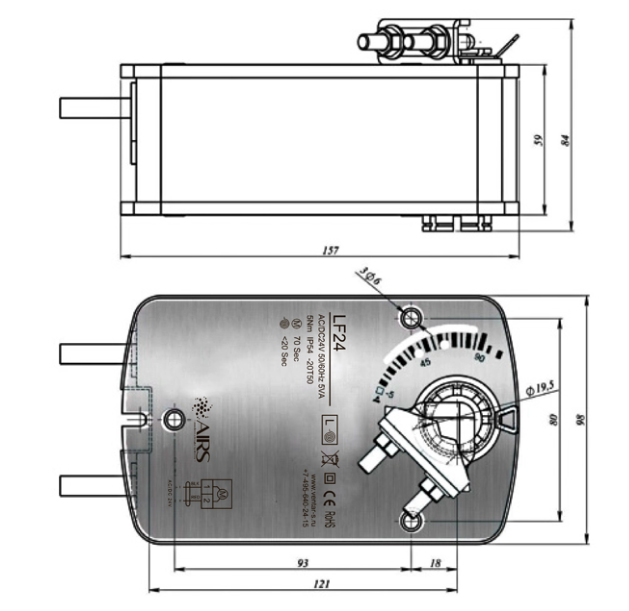

Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 8…16 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или на клепку.
Сигнализация положений
Промежуточное положение определяется по механическому указателю.

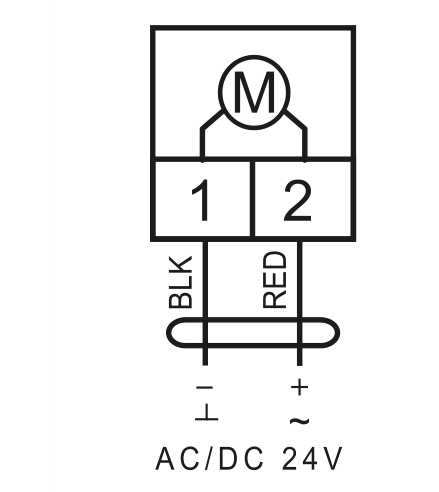

Схемы электрических подключений
