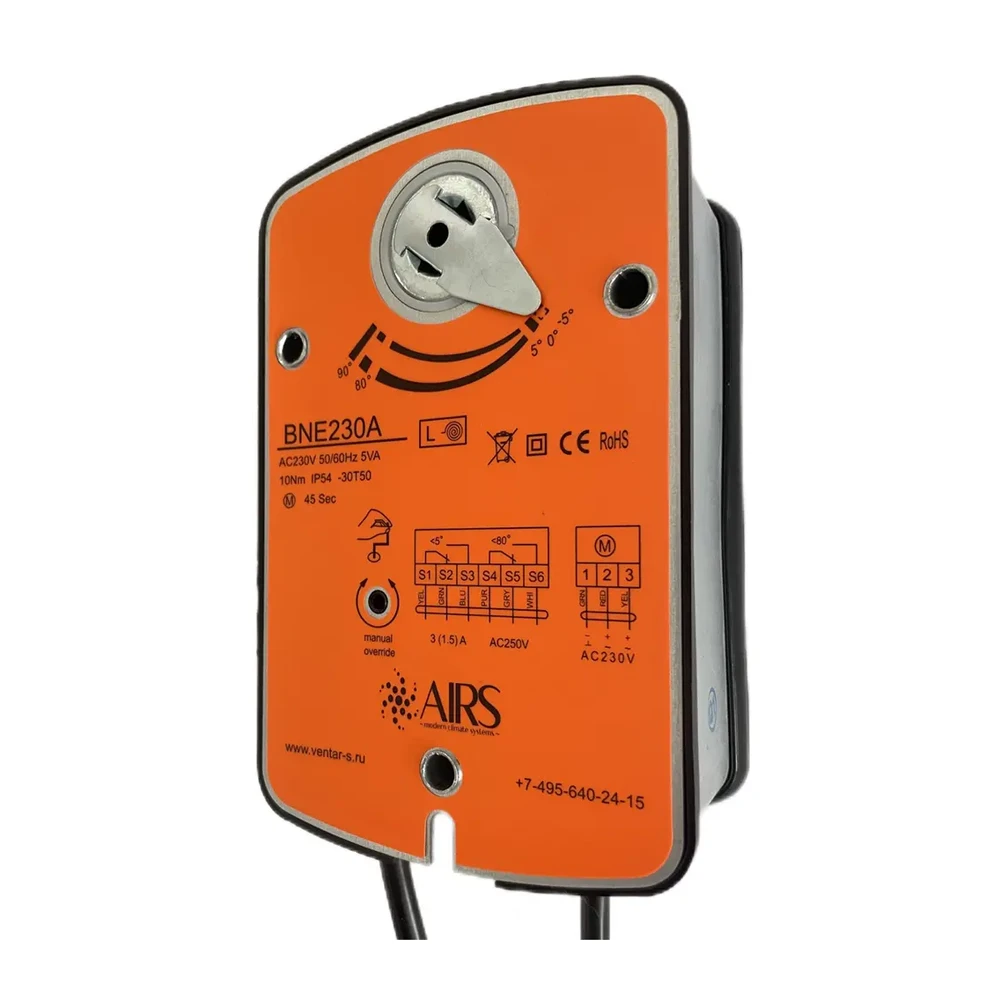

Принцип действия
При подаче питания происходит вращение вала электропривода к положениям
открыто или закрыто. При прекращении подачи питания вал сохраняет свое положение.
Монтаж

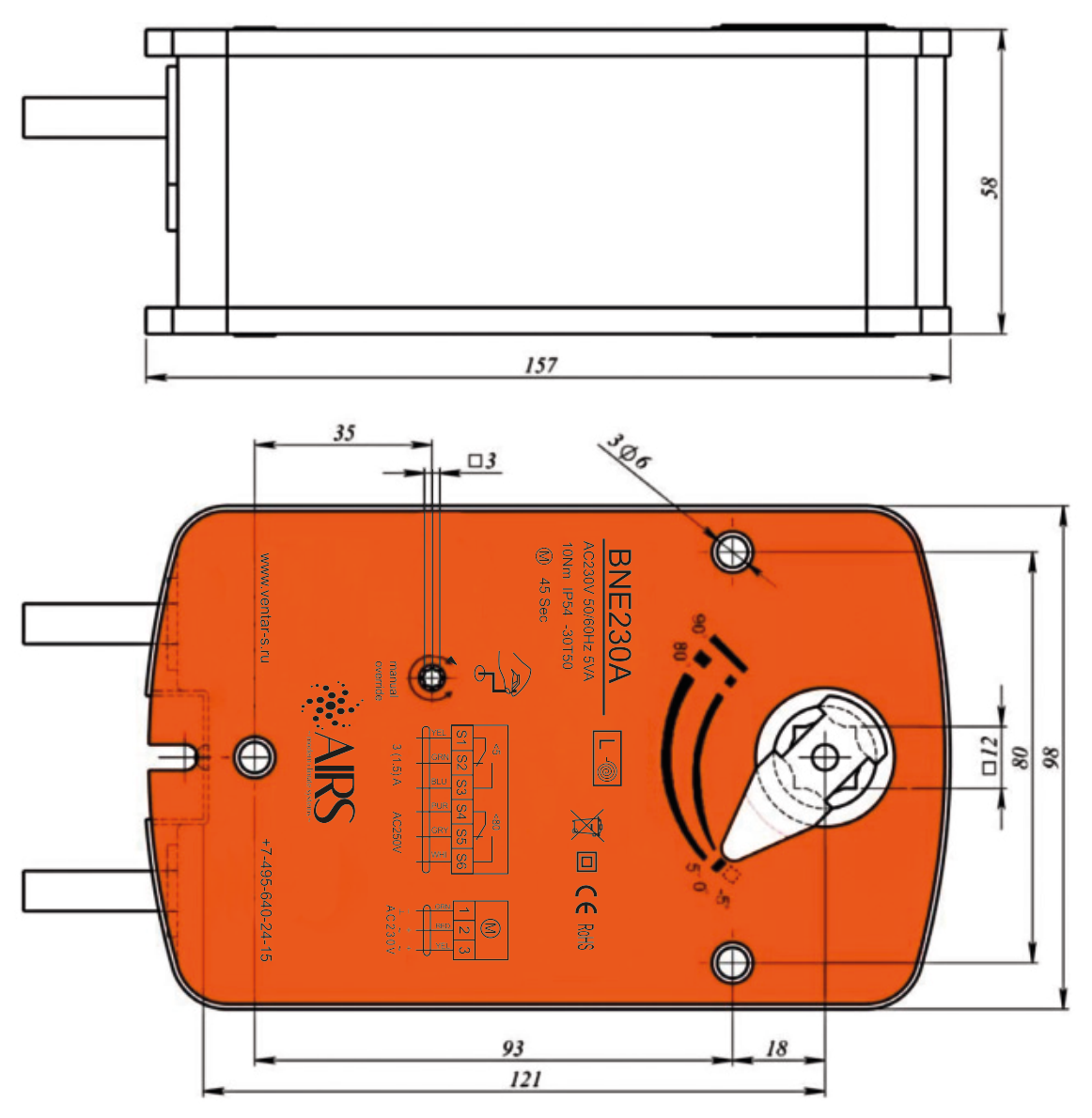

Электропривод устанавливается на клапан с квадратным приводным валом размером 12 мм и закрепляется через крепежные отверстия ø6 мм к корпусу клапана
Сигнализация положений

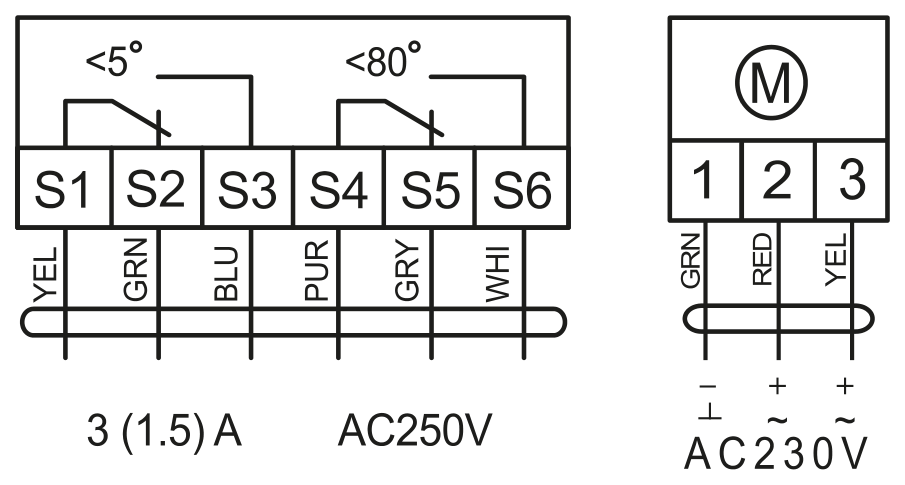

Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю.
Ручное управление
Возможно ручное управление приводом, а также фиксирование его в любом положении. Управление осуществляется прилагаемым в комплекте ключом.
| Номинальное напряжение | 230 В~ 50…60 Гц | |
| Диапазон номинального напряжения | 207…253 В~ | |
|
Потребляемая мощность
|
при движении | 5 Вт |
| в покое | 2,5 Вт | |
| расчетная мощность | 5 ВА | |
|
Соединительный кабель
|
двигателя | 1 м; 3 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² | |
| Вспомогательные переключатели | 3(1.5) А, АС 250 В | |
| Крутящий момент | Min 10 Нм при ном. напряжении | |
| Точки переключения | 5°…80° | |
| Направление поворота | Выбирается установкой L/R | |
| Угол поворота | 0°…90° (-5°…90° механически) | |
| Время поворота двигателя | 40 сек. | |
| Индикация положения | Механическая – указатель | |
| Класс защиты | II (все изолировано) | |
| Степень защиты корпуса | IP 54 | |
| Уровень шума | макс. 50 дБ | |
| Температура окружающей среды | -30°…+60° С | |
| Рабочая температура | -30°…+50° С | |
| Влажность | 5%…95% без конденсата | |
| Техобслуживание | Не требуется | |
| Срок службы | 60 000 циклов | |
| Вес (не более) | 1,75 кг | |
