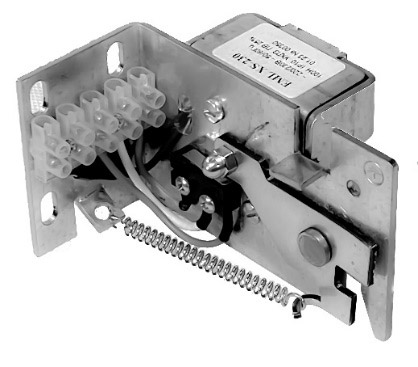

Описание EML XS-230, EML XS-24
Электромагнитный замок (Electromagnetic lock, EML) представляет собой пружинный привод с электромагнитной защелкой которая удерживает створку клапана в исходном положении. Назначение: – управление противопожарными клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции, а также используется в качестве запирающего устройства различных систем.

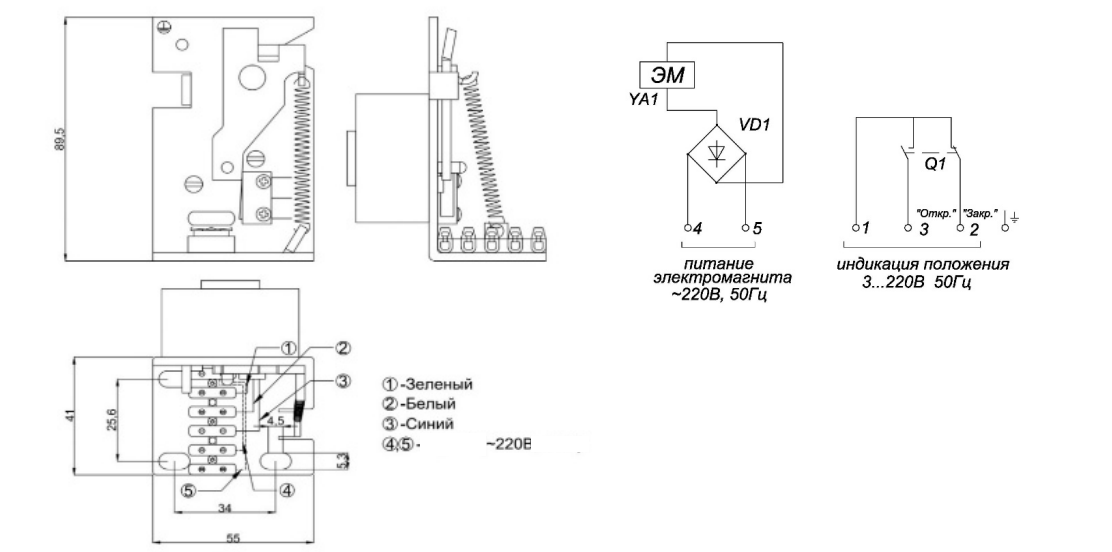

Характеристики

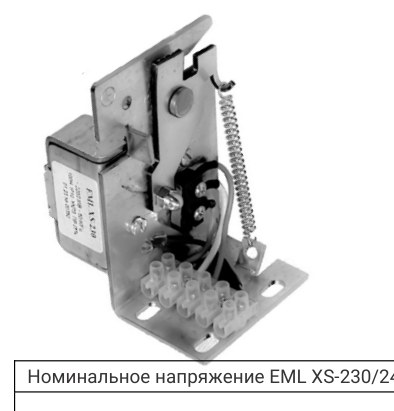

Номинальное напряжение EML XS-230/24 | ~220/240 В~ 50/60 Гц |
Потребляемая мощность | 60 Вт ~220/240 В~ 50/60 Гц |
Усилие нагрузки на исполнительный механизм (не более) | 100 Н (10кгс) |
Режимы работы по ГОСТ 19264-82 | ПВ 20%, время цикла ≤ 60с |
Класс защиты по ГОСТ 12.2.007.0-75 | 0I |
Степень защиты корпуса | IP 10 |
Климатическое исполнение | УХЛ3 (NF) |
Температура окружающей среды | -30°…+60° С |
Рабочая температура | -25°…+50° |
Влажность | 5%…95% без конденсата |
Техобслуживание | Не требуется |
Срок службы | 50 000 циклов |
Масса | 380 г |
Гарантия | 24 месяца |

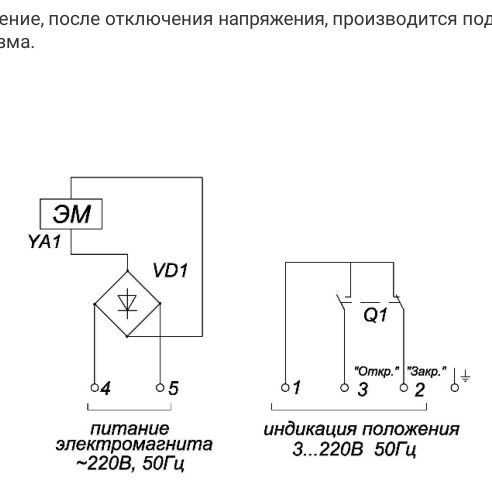

Принцип действия
При подаче напряжения на катушку электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Рычаг исполнительного механизма освобождает рычаг концевого выключателя (положение «Откр.») и освобождает зацеп створки клапана.
Клапан открыт.
Взвод исполнительного механизма и возврат якоря в исходное положение, после отключения напряжения, производится под действием створки клапана и взводом рычага исполнительного механизма.

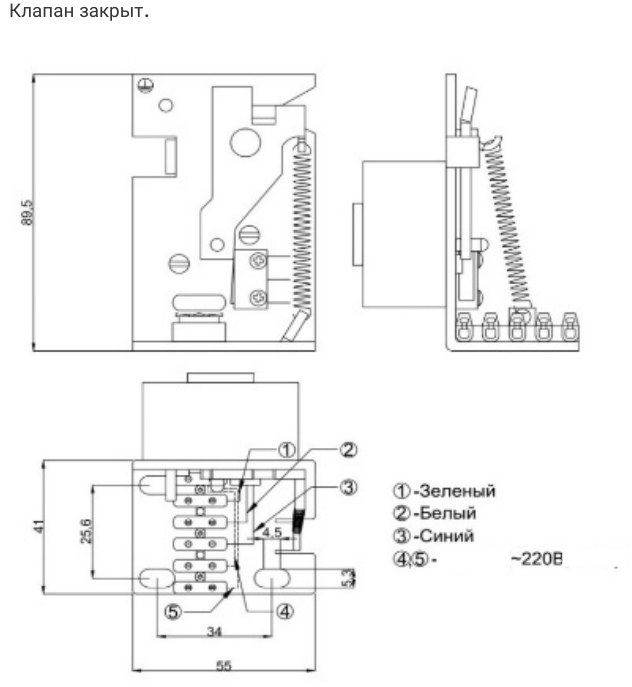

Клапан закрыт
