Общие сведения

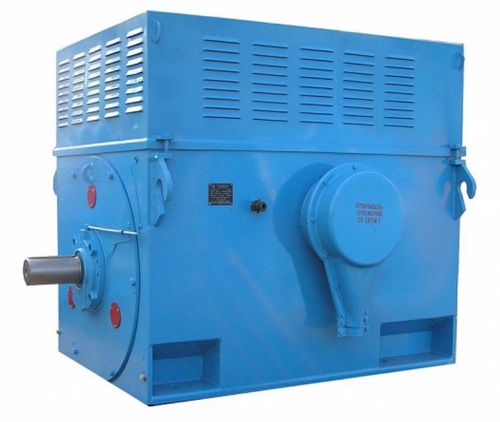

Электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии А4 6000 В, 50 Гц.
Электродвигатели А4, ДАЗО4 предназначены для привода различных механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы и др.) и рассчитаны для эксплуатации в районах с умеренным и тропическим климатом. Окружающий воздух не должен содержать огне-, взрывоопасных, а также химически агрессивных примесей.
Конструкция электродвигателей типов А4 напряжением 6000 В обеспечивает степень защиты IP23, ДАЗО4 — степень защиты IP44, IP54.
Примечание. Электродвигатели могут изготавливаться на напряжение 3000 В, на напряжение 6300 В или 6600 В (в тропическом исполнении).
*В связи с постоянной работой по совершенствованию двигателей, в конструкцию могут быть внесены изменения, не отраженные в данном издании.
Технические характеристики электродвигателей серии А4 450
| Тип двигателя |
А4-450Х-4У3 |
| Мощность, кВт |
800 |
| Синхронная частота вращения, об/мин |
1500 |
| КПД, % |
95,2 |
| Коэффициент мощности |
0,88 |
| M макс./ М ном. |
2,0 |
| Максимально допустимый маховый момент механизма, кг. м2 |
1200 |
| Масса, кг |
2580 |
| Тип двигателя |
А4-450У-4У3 |
| Мощность, кВт |
1000 |
| Синхронная частота вращения, об/мин |
1500 |
| КПД, % |
95,5 |
| Коэффициент мощности |
0,89 |
| M макс./ М ном. |
2,1 |
| Максимально допустимый маховый момент механизма, кг. м2 |
1400 |
| Масса, кг |
2890 |
| Тип двигателя |
А4-450Х-6УЗ |
| Мощность, кВт |
630 |
| Синхронная частота вращения, об/мин |
1000 |
| КПД, % |
94,7 |
| Коэффициент мощности |
0,86 |
| M макс./ М ном. |
1,9 |
| Максимально допустимый маховый момент механизма, кг. м2 |
2800 |
| Масса, кг |
2620 |
| Тип двигателя |
А4-450У-6У3 |
| Мощность, кВт |
800 |
| Синхронная частота вращения, об/мин |
1000 |
| КПД, % |
95 |
| Коэффициент мощности |
0,86 |
| M макс./ М ном. |
1,9 |
| Максимально допустимый маховый момент механизма, кг. м2 |
3400 |
| Масса, кг |
2940 |
| Тип двигателя |
А4-450Х-8У3 |
| Мощность, кВт |
400 |
| Синхронная частота вращения, об/мин |
750 |
| КПД, % |
93,8 |
| Коэффициент мощности |
0,82 |
| M макс./ М ном. |
1,9 |
| Максимально допустимый маховый момент механизма, кг. м2 |
3200 |
| Масса, кг |
2540 |
| Тип двигателя |
А4-450УК-8У3 |
| Мощность, кВт |
500 |
| Синхронная частота вращения, об/мин |
750 |
| КПД, % |
94,2 |
| Коэффициент мощности |
0,83 |
| M макс./ М ном. |
1,8 |
| Максимально допустимый маховый момент механизма, кг. м2 |
5200 |
| Масса, кг |
2280 |
| Тип двигателя |
А4-450У-8У3 |
| Мощность, кВт |
630 |
| Синхронная частота вращения, об/мин |
750 |
| КПД, % |
94,5 |
| Коэффициент мощности |
0,83 |
| M макс./ М ном. |
1,9 |
| Максимально допустимый маховый момент механизма, кг. м2 |
6000 |
| Масса, кг |
3070 |
| Тип двигателя |
А4-450Х-10УЗ |
| Мощность, кВт |
315 |
| Синхронная частота вращения, об/мин |
600 |
| КПД, % |
93,0 |
| Коэффициент мощности |
0,82 |
| M макс./ М ном. |
1,9 |
| Максимально допустимый маховый момент механизма, кг. м2 |
4800 |
| Масса, кг |
2450 |
| Тип двигателя |
А4-450У-10УЗ |
| Мощность, кВт |
400 |
| Синхронная частота вращения, об/мин |
600 |
| КПД, % |
93,4 |
| Коэффициент мощности |
0,82 |
| M макс./ М ном. |
1,8 |
| Максимально допустимый маховый момент механизма, кг. м2 |
6000 |
| Масса, кг |
2690 |
| Тип двигателя |
А4-450Х-12У3 |
| Мощность, кВт |
250 |
| Синхронная частота вращения, об/мин |
500 |
| КПД, % |
92 |
| Коэффициент мощности |
0,76 |
| M макс./ М ном. |
1,8 |
| Максимально допустимый маховый момент механизма, кг. м2 |
7600 |
| Масса, кг |
2570 |
| Тип двигателя |
А4-450У-12У3 |
| Мощность, кВт |
315 |
| Синхронная частота вращения, об/мин |
500 |
| КПД, % |
92,2 |
| Коэффициент мощности |
0,77 |
| M макс./ М ном. |
1,8 |
| Максимально допустимый маховый момент механизма, кг. м2 |
10000 |
| Масса, кг |
2790 |
