Общие сведения
Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013).
Двигатели изготавливают в соответствии с требованиями:
- ГОСТ IEC 60034-1-2014,
- ГОСТ 31610.0-2014 (IEC 60079-0:2011),
- ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
- ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
- ГОСТ 12.2.020-76.
Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

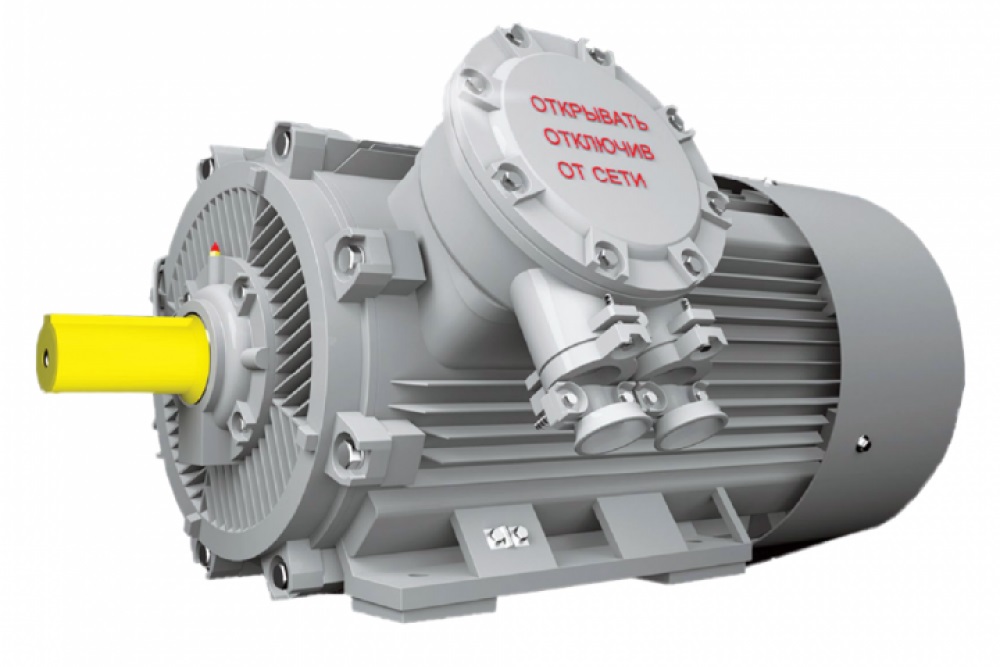

Технические характеристики двигателей серии АИМУР 250
Тип двигателя |
АИМУР 250 S2 |
Мощность, кВт |
75 |
Синхронная частота вращения, (мин-1) |
3000 |
КПД, % |
93 |
Коэффициент мощности |
0,9 |
Для напряжения 380, (380/660 В) Ток, А |
136.8/79 |
Для напряжения 1140, (660/1140 В) Ток, А |
79/45.66 |
Скольжение, ном., % |
1 |
Кратность начального пускового тока |
7,5 |
Кратность начального пускового момента |
2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
0,456 |
Тип двигателя |
АИМУР 250 M2 |
Мощность, кВт |
90 |
Синхронная частота вращения, (мин-1) |
3000 |
КПД, % |
93,8 |
Коэффициент мощности |
0,91 |
Для напряжения 380, (380/660 В) Ток, А |
160.7/92.8 |
Для напряжения 1140, (660/1140 В) Ток, А |
92.8/53.64 |
Скольжение, ном., % |
1,16 |
Кратность начального пускового тока |
7,5 |
Кратность начального пускового момента |
2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
0,677 |
Тип двигателя |
АИМУР 250 S4 |
Мощность, кВт |
75 |
Синхронная частота вращения, (мин-1) |
1500 |
КПД, % |
93,8 |
Коэффициент мощности |
0,87 |
Для напряжения 380, (380/660 В) Ток, А |
139.6/80.6 |
Для напряжения 1140, (660/1140 В) Ток, А |
80.6/46.59 |
Скольжение, ном., % |
1,66 |
Кратность начального пускового тока |
7,2 |
Кратность начального пускового момента |
2,2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
1,1 |
Тип двигателя |
АИМУР 250 M4 |
Мощность, кВт |
90 |
Синхронная частота вращения, (мин-1) |
1500 |
КПД, % |
90 |
Коэффициент мощности |
0,87 |
Для напряжения 380, (380/660 В) Ток, А |
165.6/95.6 |
Для напряжения 1140, (660/1140 В) Ток, А |
95.6/55.26 |
Скольжение, ном., % |
1,33 |
Кратность начального пускового тока |
7,2 |
Кратность начального пускового момента |
2,2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
1,54 |
Тип двигателя |
АИМУР 250 S6 |
Мощность, кВт |
45 |
Синхронная частота вращения, (мин-1) |
1000 |
КПД, % |
92 |
Коэффициент мощности |
0,86 |
Для напряжения 380, (380/660 В) Ток, А |
84/48.5 |
Для напряжения 1140, (660/1140 В) Ток, А |
48.5/28.03 |
Скольжение, ном., % |
2 |
Кратность начального пускового тока |
7 |
Кратность начального пускового момента |
2,1 |
Кратность максимального момента |
2,1 |
Момент инерции, кгс*м2 |
1,71 |
Тип двигателя |
АИМУР 250 M6 |
Мощность, кВт |
55 |
Синхронная частота вращения, (мин-1) |
1000 |
КПД, % |
92,8 |
Коэффициент мощности |
0,86 |
Для напряжения 380, (380/660 В) Ток, А |
104.7/60.5 |
Для напряжения 1140, (660/1140 В) Ток, А |
60.5/34.97 |
Скольжение, ном., % |
2 |
Кратность начального пускового тока |
7 |
Кратность начального пускового момента |
2,1 |
Кратность максимального момента |
2,1 |
Момент инерции, кгс*м2 |
2,15 |
Тип двигателя |
АИМУР 250 S8 |
Мощность, кВт |
37 |
Синхронная частота вращения, (мин-1) |
750 |
КПД, % |
91,5 |
Коэффициент мощности |
0,79 |
Для напряжения 380, (380/660 В) Ток, А |
77.8/44.9 |
Для напряжения 1140, (660/1140 В) Ток, А |
44.9/25.95 |
Скольжение, ном., % |
2,66 |
Кратность начального пускового тока |
6,6 |
Кратность начального пускового момента |
1,9 |
Кратность максимального момента |
2 |
Момент инерции, кгс*м2 |
1,71 |
Тип двигателя |
АИМУР 250 M8 |
Мощность, кВт |
45 |
Синхронная частота вращения, (мин-1) |
750 |
КПД, % |
91 |
Коэффициент мощности |
0,8 |
Для напряжения 380, (380/660 В) Ток, А |
93.9/54.2 |
Для напряжения 1140, (660/1140 В) Ток, А |
54.2/31.33 |
Скольжение, ном., % |
2 |
Кратность начального пускового тока |
6,6 |
Кратность начального пускового момента |
1,9 |
Кратность максимального момента |
2 |
Момент инерции, кгс*м2 |
2,15 |
