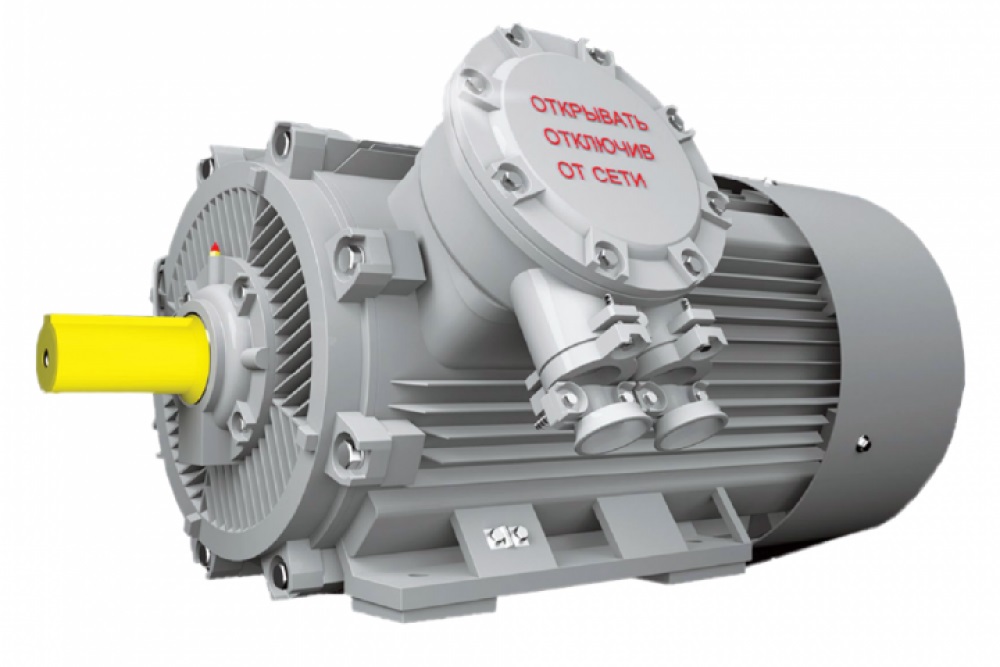

Электродвигатели серии АИМУР 180

Электродвигатели АИМУР предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях.

Артикул: АИМУР 180 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Общие сведения

Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013).

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУР 180

Тип двигателя АИМУР 180 S2
Мощность, кВт 22
Синхронная частота вращения, (мин-1) 3000
КПД, % 88
Коэффициент мощности 0,89
Для напряжения 380, (380/660 В) Ток, А 40.8/23.5
Для напряжения 1140, (660/1140 В) Ток, А 23.5/13.57
Скольжение, ном., % 1,8
Кратность начального пускового тока 6,8
Кратность начального пускового момента 2
Кратность максимального момента 2,9
Момент инерции, кгс*м2 0,182
Тип двигателя АИМУР 180 М2
Мощность, кВт 30
Синхронная частота вращения, (мин-1) 3000
КПД, % 90,5
Коэффициент мощности 0,90
Для напряжения 380, (380/660 В) Ток, А 54.8/31.6
Для напряжения 1140, (660/1140 В) Ток, А 31.6/18.24
Скольжение, ном., % 1,8
Кратность начального пускового тока 8,1
Кратность начального пускового момента 2,4
Кратность максимального момента 3,3
Момент инерции, кгс*м2 0,108
Тип двигателя АИМУР 180 S4
Мощность, кВт 22
Синхронная частота вращения, (мин-1) 1500
КПД, % 90,7
Коэффициент мощности 0,85
Для напряжения 380, (380/660 В) Ток, А 42.9/24.8
Для напряжения 1140, (660/1140 В) Ток, А 24.8/14.32
Скольжение, ном., % 2,3
Кратность начального пускового тока 7
Кратность начального пускового момента 2,2
Кратность максимального момента 2,6
Момент инерции, кгс*м2 0,1148
Тип двигателя АИМУР 180 М4
Мощность, кВт 30
Синхронная частота вращения, (мин-1) 1500
КПД, % 90,5
Коэффициент мощности 0,86
Для напряжения 380, (380/660 В) Ток, А 57.8/33.4
Для напряжения 1140, (660/1140 В) Ток, А 33.4/19.28
Скольжение, ном., % 2,3
Кратность начального пускового тока 7,2
Кратность начального пускового момента 2,2
Кратность максимального момента 2,4
Момент инерции, кгс*м2 0,178
Тип двигателя АИМУР 180 М6
Мощность, кВт 18,5
Синхронная частота вращения, (мин-1) 1000
КПД, % 89,5
Коэффициент мощности 0,83
Для напряжения 380, (380/660 В) Ток, А 37.2/21.5
Для напряжения 1140, (660/1140 В) Ток, А 21.5/12.41
Скольжение, ном., % 2,5
Кратность начального пускового тока 7
Кратность начального пускового момента 2,2
Кратность максимального момента 2,7
Момент инерции, кгс*м2 0,257
Тип двигателя АИМУР 180 М8
Мощность, кВт 15
Синхронная частота вращения, (мин-1) 750
КПД, % 86
Коэффициент мощности 0,78
Для напряжения 380, (380/660 В) Ток, А 33/19
Для напряжения 1140, (660/1140 В) Ток, А 19/10.97
Скольжение, ном., % 4,0
Кратность начального пускового тока 5,3
Кратность начального пускового момента 1,6
Кратность максимального момента 2,3
Момент инерции, кгс*м2 0,257
