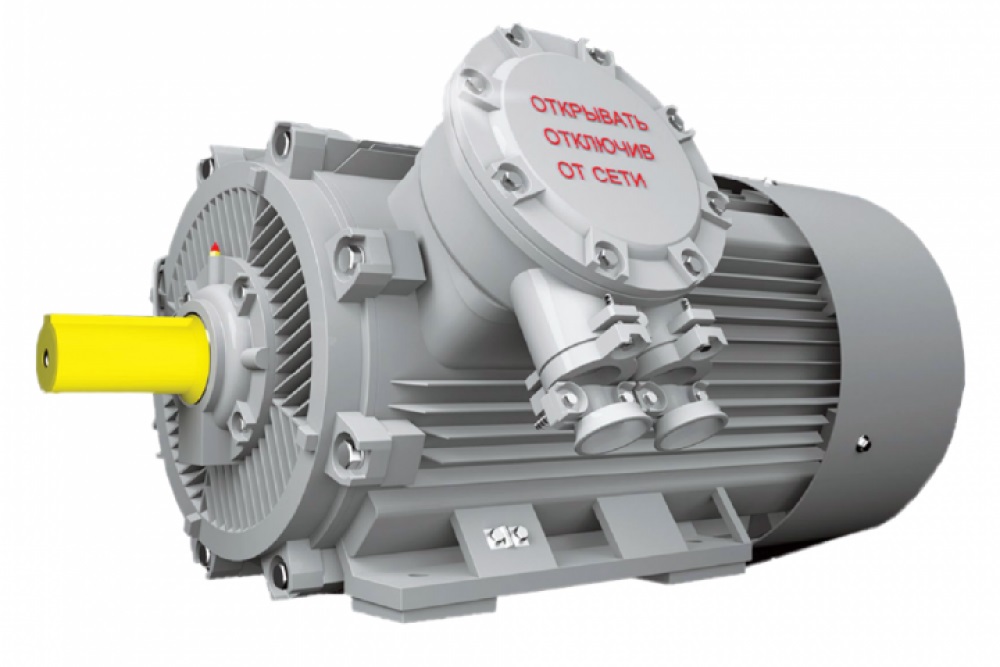

Электродвигатели серии АИМУР 225

Электродвигатели серии АИМУР 225
Электродвигатели серии АИМУР 225
Электродвигатели АИМУР предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Общие сведения

Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013). Двигатели изготавливают в соответствии с требованиями:
  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.
Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69. Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014. По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4. Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха: - в исполнении У — от плюс 40°С до минус 45°С; - в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С; - в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С). Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУР 225

Тип двигателя АИМУР 225 M2
Мощность, кВт 55
Синхронная частота вращения, (мин-1) 3000
КПД, % 92,5
Коэффициент мощности 0,9
Для напряжения 380, (380/660 В) Ток, А 100.4/58
Для напряжения 1140, (660/1140 В) Ток, А 58/33.53
Скольжение, ном., % 1,33
Кратность начального пускового тока 7,5
Кратность начального пускового момента 2
Кратность максимального момента 2,3
Момент инерции, кгс*м2 0,3784
Тип двигателя АИМУР 225 M4
Мощность, кВт 55
Синхронная частота вращения, (мин-1) 1500
КПД, % 93
Коэффициент мощности 0,87
Для напряжения 380, (380/660 В) Ток, А 100.3/57.9
Для напряжения 1140, (660/1140 В) Ток, А 57.9/33.47
Скольжение, ном., % 1,33
Кратность начального пускового тока 7,2
Кратность начального пускового момента 2,2
Кратность максимального момента 2,3
Момент инерции, кгс*м2 0,78
Тип двигателя АИМУР 225 M6
Мощность, кВт 37
Синхронная частота вращения, (мин-1) 1000
КПД, % 92,4
Коэффициент мощности 0,86
Для напряжения 380, (380/660 В) Ток, А 69.7/40.2
Для напряжения 1140, (660/1140 В) Ток, А 40.2/23.24
Скольжение, ном., % 2
Кратность начального пускового тока 7
Кратность начального пускового момента 2,1
Кратность максимального момента 2,1
Момент инерции, кгс*м2 0,94
Тип двигателя АИМУР 225 M8
Мощность, кВт 30
Синхронная частота вращения, (мин-1) 750
КПД, % 91,8
Коэффициент мощности 0,79
Для напряжения 380, (380/660 В) Ток, А 61.7/35.6
Для напряжения 1140, (660/1140 В) Ток, А 35.6/20.58
Скольжение, ном., % 2,66
Кратность начального пускового тока 6,6
Кратность начального пускового момента 1,9
Кратность максимального момента 2
Момент инерции, кгс*м2 0,89
