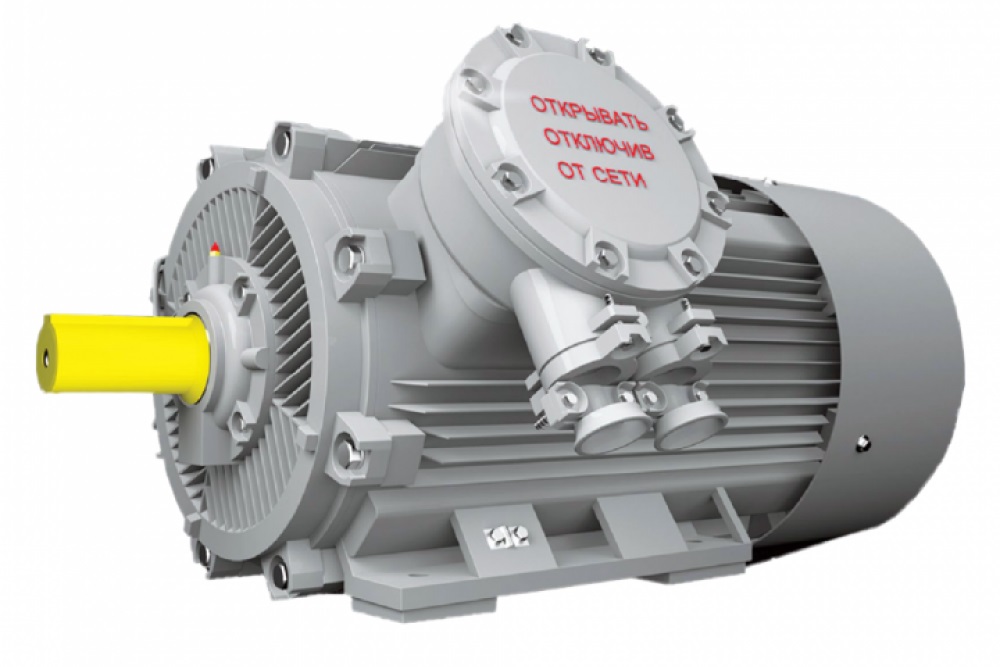

Электродвигатели серии АИМУР 280

Электродвигатели АИМУР предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях.

Артикул: АИМУР 280 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Общие сведения

Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013).

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУР 280

Тип двигателя АИМУР 280 S2
Мощность, кВт 110
Синхронная частота вращения, (мин-1) 3000
КПД, % 94
Коэффициент мощности 0,91
Для напряжения 380, (380/660 В) Ток, А 183/105.7
Для напряжения 1140, (660/1140 В) Ток, А 105.7/61.10
Скольжение, ном., % 1
Кратность начального пускового тока 7,5
Кратность начального пускового момента 1,8
Кратность максимального момента 2,2
Момент инерции, кгс*м2 0,96
Тип двигателя АИМУР 280 M2
Мощность, кВт 132
Синхронная частота вращения, (мин-1) 3000
КПД, % 94,5
Коэффициент мощности 0,91
Для напряжения 380, (380/660 В) Ток, А 231.2/133.5
Для напряжения 1140, (660/1140 В) Ток, А 133.5/77.17
Скольжение, ном., % 0,83
Кратность начального пускового тока 7,1
Кратность начального пускового момента 1,8
Кратность максимального момента 2,2
Момент инерции, кгс*м2 1,57
Тип двигателя АИМУР 280 S4
Мощность, кВт 110
Синхронная частота вращения, (мин-1) 1500
КПД, % 94,5
Коэффициент мощности 0,88
Для напряжения 380, (380/660 В) Ток, А 201.6/116.4
Для напряжения 1140, (660/1140 В) Ток, А 116.4/67.28
Скольжение, ном., % 1
Кратность начального пускового тока 6,9
Кратность начального пускового момента 2,1
Кратность максимального момента 2,2
Момент инерции, кгс*м2 2,67
Тип двигателя АИМУР 280 M4
Мощность, кВт 132
Синхронная частота вращения, (мин-1) 1500
КПД, % 94,8
Коэффициент мощности 0,88
Для напряжения 380, (380/660 В) Ток, А 240.4/138.8
Для напряжения 1140, (660/1140 В) Ток, А 138.8/80.23
Скольжение, ном., % 1,33
Кратность начального пускового тока 6,9
Кратность начального пускового момента 2,1
Кратность максимального момента 2,2
Момент инерции, кгс*м2 3,34
Тип двигателя АИМУР 280 S6
Мощность, кВт 75
Синхронная частота вращения, (мин-1) 1000
КПД, % 93,5
Коэффициент мощности 0,86
Для напряжения 380, (380/660 В) Ток, А 142.2/82.1
Для напряжения 1140, (660/1140 В) Ток, А 82.1/47.46
Скольжение, ном., % 2
Кратность начального пускового тока 7
Кратность начального пускового момента 2
Кратность максимального момента 2
Момент инерции, кгс*м2 2,86
Тип двигателя АИМУР 280 M6
Мощность, кВт 90
Синхронная частота вращения, (мин-1) 1000
КПД, % 94,5
Коэффициент мощности 0,85
Для напряжения 380, (380/660 В) Ток, А 170.2/98.3
Для напряжения 1140, (660/1140 В) Ток, А 98.3/56.82
Скольжение, ном., % 1,5
Кратность начального пускового тока 6,2
Кратность начального пускового момента 1,9
Кратность максимального момента 2,2
Момент инерции, кгс*м2 4,08
Тип двигателя АИМУР 280 S8
Мощность, кВт 55
Синхронная частота вращения, (мин-1) 750
КПД, % 92,8
Коэффициент мощности 0,81
Для напряжения 380, (380/660 В) Ток, А 112/64.7
Для напряжения 1140, (660/1140 В) Ток, А 64.7/37.4
Скольжение, ном., % 2
Кратность начального пускового тока 6,6
Кратность начального пускового момента 1,8
Кратность максимального момента 2
Момент инерции, кгс*м2 3,12
Тип двигателя АИМУР 280 M8
Мощность, кВт 75
Синхронная частота вращения, (мин-1) 750
КПД, % 93
Коэффициент мощности 0,81
Для напряжения 380, (380/660 В) Ток, А 151.3/87.3
Для напряжения 1140, (660/1140 В) Ток, А 87.3/50.46
Скольжение, ном., % 2
Кратность начального пускового тока 6,6
Кратность начального пускового момента 1,8
Кратность максимального момента 2
Момент инерции, кгс*м2 5,2
