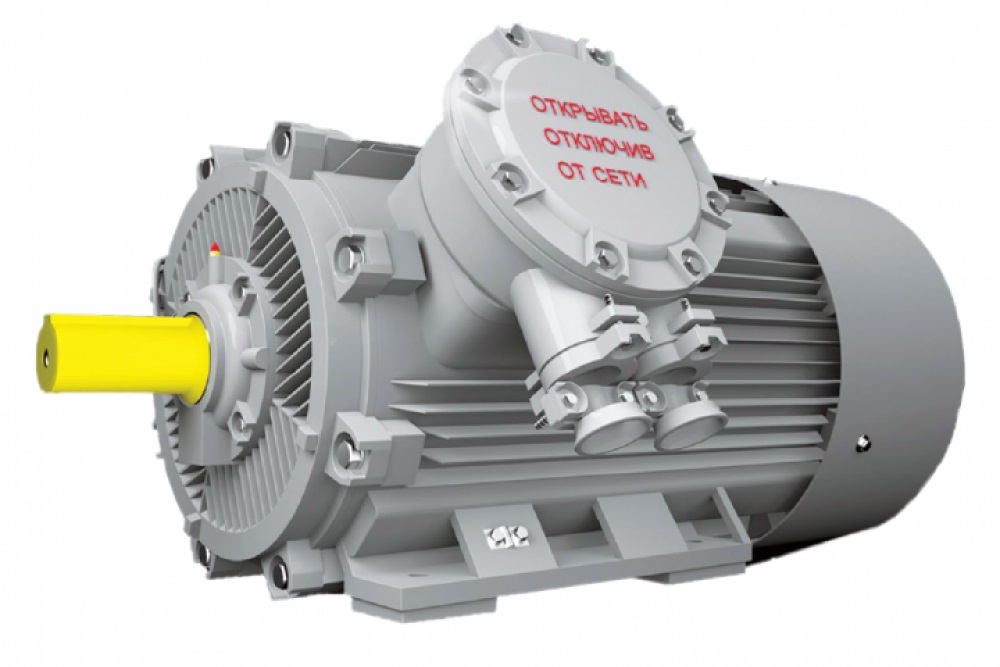

Электродвигатели серии АИМУР 132

Электродвигатели АИМУР предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях.

Артикул: АИМУР 132 Категория:

Спецпредложение

Для получения скидки, заполните контактную форму

Общие сведения

Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013).

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУР 132

Тип двигателя АИМУР 132 M2
Мощность, кВт 11
Синхронная частота вращения, (мин-1) 3000
КПД, % 88
Коэффициент мощности 0,9
Для напряжения 380, (380/660 В) Ток, А 20.5/11.9
Для напряжения 1140, (660/1140 В) Ток, А 11.9/6.9
Скольжение, ном., % 3,2
Кратность начального пускового тока 7,5
Кратность начального пускового момента 1,8
Кратность максимального момента 2,8
Момент инерции, кгс*м2 0,03283
Тип двигателя АИМУР 132 S4
Мощность, кВт 7,5
Синхронная частота вращения, (мин-1) 1500
КПД, % 87,5
Коэффициент мощности 0,85
Для напряжения 380, (380/660 В) Ток, А 15.2/8.8
Для напряжения 1140, (660/1140 В) Ток, А 8.8/5.1
Скольжение, ном., % 3,5
Кратность начального пускового тока 7
Кратность начального пускового момента 2,1
Кратность максимального момента 2,6
Момент инерции, кгс*м2 0,04371
Тип двигателя АИМУР 132 M4
Мощность, кВт 11
Синхронная частота вращения, (мин-1) 1500
КПД, % 88
Коэффициент мощности 0,85
Для напряжения 380, (380/660 В) Ток, А 22.7/13.1
Для напряжения 1140, (660/1140 В) Ток, А 13.1/7.6
Скольжение, ном., % 3,5
Кратность начального пускового тока 7
Кратность начального пускового момента 2,2
Кратность максимального момента 2,4
Момент инерции, кгс*м2 0,05763
Тип двигателя АИМУР 132 S6
Мощность, кВт 5,5
Синхронная частота вращения, (мин-1) 1000
КПД, % 85
Коэффициент мощности 0,81
Для напряжения 380, (380/660 В) Ток, А 11.8/6.8
Для напряжения 1140, (660/1140 В) Ток, А 6.8/3.9
Скольжение, ном., % 4
Кратность начального пускового тока 7
Кратность начального пускового момента 2
Кратность максимального момента 2,4
Момент инерции, кгс*м2 0,07527
Тип двигателя АИМУР 132 M6
Мощность, кВт 7,5
Синхронная частота вращения, (мин-1) 1000
КПД, % 85
Коэффициент мощности 0,81
Для напряжения 380, (380/660 В) Ток, А 16.1/9.3
Для напряжения 1140, (660/1140 В) Ток, А 9.3/5.4
Скольжение, ном., % 3,6
Кратность начального пускового тока 7
Кратность начального пускового момента 2,2
Кратность максимального момента 2,5
Момент инерции, кгс*м2 0,05317
Тип двигателя АИМУР 132 S8
Мощность, кВт 4
Синхронная частота вращения, (мин-1) 750
КПД, % 81,5
Коэффициент мощности 0,74
Для напряжения 380, (380/660 В) Ток, А 9.9/5.7
Для напряжения 1140, (660/1140 В) Ток, А 5.7/3.3
Скольжение, ном., % 5,8
Кратность начального пускового тока 6
Кратность начального пускового момента 1,9
Кратность максимального момента 2,3
Момент инерции, кгс*м2 0,07311
Тип двигателя АИМУР 132 M8
Мощность, кВт 5,5
Синхронная частота вращения, (мин-1) 750
КПД, % 83
Коэффициент мощности 0,74
Для напряжения 380, (380/660 В) Ток, А 13.5/7.8
Для напряжения 1140, (660/1140 В) Ток, А 7.8/4.5
Скольжение, ном., % 5,5
Кратность начального пускового тока 6
Кратность начального пускового момента 1,9
Кратность максимального момента 2,4
Момент инерции, кгс*м2 0,05036
