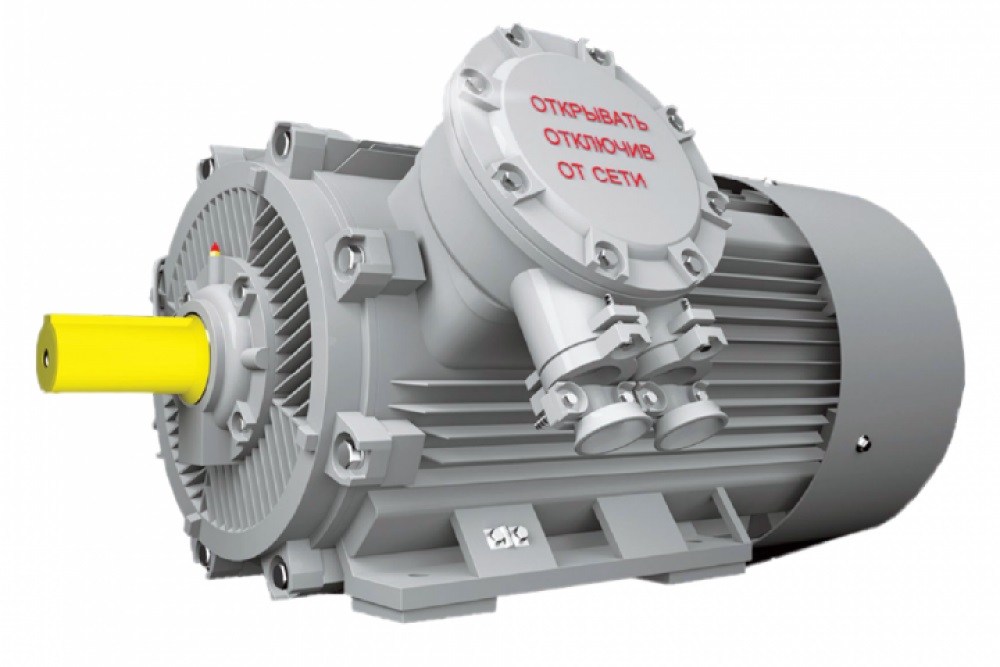

Электродвигатели серии АИМУР 90

Электродвигатели серии АИМУР 90
Электродвигатели серии АИМУР 90
Электродвигатели АИМУР предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Общие сведения

Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013). Двигатели изготавливают в соответствии с требованиями:
  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.
Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69. Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014. По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4. Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха: - в исполнении У — от плюс 40°С до минус 45°С; - в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С; - в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С). Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУР 90

Тип двигателя АИМУР 90 L2
Мощность, кВт 3
Синхронная частота вращения, (мин-1) 3000
КПД, % 82,0
Коэффициент мощности 0,87
Для напряжения 380, (380/660 В) Ток, А 6,4
Для напряжения 1140, (660/1140 В) Ток, А -
Скольжение, ном., % 5,5
Кратность начального пускового тока 6
Кратность начального пускового момента 1,3
Кратность максимального момента 2
Момент инерции, кгс*м2 0,0053
Тип двигателя АИМУР 90 L4
Мощность, кВт 2,2
Синхронная частота вращения, (мин-1) 1500
КПД, % 81,0
Коэффициент мощности 0,8
Для напряжения 380, (380/660 В) Ток, А 5,0
Для напряжения 1140, (660/1140 В) Ток, А -
Скольжение, ном., % 7
Кратность начального пускового тока 6
Кратность начального пускового момента 1,3
Кратность максимального момента 2
Момент инерции, кгс*м2 0,0091
Тип двигателя АИМУР 90 L6
Мощность, кВт 1,5
Синхронная частота вращения, (мин-1) 1000
КПД, % 76,0
Коэффициент мощности 0,72
Для напряжения 380, (380/660 В) Ток, А 4,0
Для напряжения 1140, (660/1140 В) Ток, А -
Скольжение, ном., % 7
Кратность начального пускового тока 4,5
Кратность начального пускового момента 1,3
Кратность максимального момента 2,1
Момент инерции, кгс*м2 0,0118
