Общие сведения
Электродвигатели АИМУР имеют маркировку взрывозащиты РВ Ex d I Mb / 1 Exd IIB T4 Gb (ВОВ 63-180 мм), РВ Ex d I Mb (ВОВ 200-280 мм) и предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079- 14:2013).
Двигатели изготавливают в соответствии с требованиями:
- ГОСТ IEC 60034-1-2014,
- ГОСТ 31610.0-2014 (IEC 60079-0:2011),
- ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
- ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
- ГОСТ 12.2.020-76.
Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4,
5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре
окружающего воздуха:
– в исполнении У — от плюс 40°С до минус 45°С;
– в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
– в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной
влажности 100% при температуре 25°С.

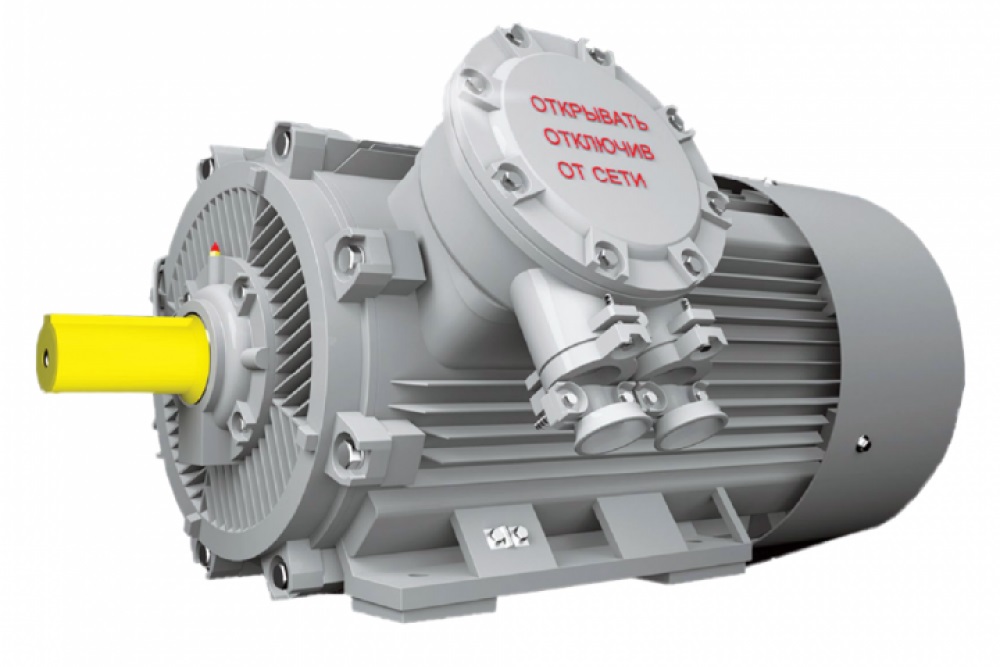

Технические характеристики двигателей серии АИМУР 200
Тип двигателя |
АИМУР 200 M2 |
Мощность, кВт |
37 |
Синхронная частота вращения, (мин-1) |
3000 |
КПД, % |
92 |
Коэффициент мощности |
0,9 |
Для напряжения 380, (380/660 В) Ток, А |
67.9/39.2 |
Для напряжения 1140, (660/1140 В) Ток, А |
39.2/22.66 |
Скольжение, ном., % |
1,66 |
Кратность начального пускового тока |
7,5 |
Кратность начального пускового момента |
2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
0,16822 |
Тип двигателя |
АИМУР 200 L2 |
Мощность, кВт |
45 |
Синхронная частота вращения, (мин-1) |
3000 |
КПД, % |
92,3 |
Коэффициент мощности |
0,9 |
Для напряжения 380, (380/660 В) Ток, А |
82.3/47.5 |
Для напряжения 1140, (660/1140 В) Ток, А |
47.5/27.46 |
Скольжение, ном., % |
1,66 |
Кратность начального пускового тока |
7,5 |
Кратность начального пускового момента |
2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
0,277 |
Тип двигателя |
АИМУР 200 M4 |
Мощность, кВт |
37 |
Синхронная частота вращения, (мин-1) |
1500 |
КПД, % |
92,5 |
Коэффициент мощности |
0,87 |
Для напряжения 380, (380/660 В) Ток, А |
69.9/40.3 |
Для напряжения 1140, (660/1140 В) Ток, А |
40.3/23.29 |
Скольжение, ном., % |
2 |
Кратность начального пускового тока |
7,2 |
Кратность начального пускового момента |
2,2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
0,37 |
Тип двигателя |
АИМУР 200 L4 |
Мощность, кВт |
45 |
Синхронная частота вращения, (мин-1) |
1500 |
КПД, % |
92,8 |
Коэффициент мощности |
0,88 |
Для напряжения 380, (380/660 В) Ток, А |
83.4/48.1 |
Для напряжения 1140, (660/1140 В) Ток, А |
48.1/27.8 |
Скольжение, ном., % |
2 |
Кратность начального пускового тока |
7,2 |
Кратность начального пускового момента |
2,2 |
Кратность максимального момента |
2,3 |
Момент инерции, кгс*м2 |
0,56 |
Тип двигателя |
АИМУР 200 M6 |
Мощность, кВт |
22 |
Синхронная частота вращения, (мин-1) |
1000 |
КПД, % |
90 |
Коэффициент мощности |
0,83 |
Для напряжения 380, (380/660 В) Ток, А |
44.7/25.8 |
Для напряжения 1140, (660/1140 В) Ток, А |
25.8/14.91 |
Скольжение, ном., % |
2 |
Кратность начального пускового тока |
7 |
Кратность начального пускового момента |
2,1 |
Кратность максимального момента |
2,1 |
Момент инерции, кгс*м2 |
0,46837 |
Тип двигателя |
АИМУР 200 L6 |
Мощность, кВт |
30 |
Синхронная частота вращения, (мин-1) |
1000 |
КПД, % |
91,5 |
Коэффициент мощности |
0,84 |
Для напряжения 380, (380/660 В) Ток, А |
59.3/34.2 |
Для напряжения 1140, (660/1140 В) Ток, А |
34.2/19.77 |
Скольжение, ном., % |
2,5 |
Кратность начального пускового тока |
7 |
Кратность начального пускового момента |
2,1 |
Кратность максимального момента |
2,1 |
Момент инерции, кгс*м2 |
0,586 |
Тип двигателя |
АИМУР 200 M8 |
Мощность, кВт |
18,5 |
Синхронная частота вращения, (мин-1) |
750 |
КПД, % |
90 |
Коэффициент мощности |
0,76 |
Для напряжения 380, (380/660 В) Ток, А |
41.1/23.7 |
Для напряжения 1140, (660/1140 В) Ток, А |
23.7/13.7 |
Скольжение, ном., % |
3,33 |
Кратность начального пускового тока |
6,6 |
Кратность начального пускового момента |
1,9 |
Кратность максимального момента |
2 |
Момент инерции, кгс*м2 |
0,52 |
Тип двигателя |
АИМУР 200 L8 |
Мощность, кВт |
22 |
Синхронная частота вращения, (мин-1) |
750 |
КПД, % |
88 |
Коэффициент мощности |
0,76 |
Для напряжения 380, (380/660 В) Ток, А |
50/28.9 |
Для напряжения 1140, (660/1140 В) Ток, А |
28.9/16.71 |
Скольжение, ном., % |
2,66 |
Кратность начального пускового тока |
6,6 |
Кратность начального пускового момента |
1,8 |
Кратность максимального момента |
2 |
Момент инерции, кгс*м2 |
0,62 |
