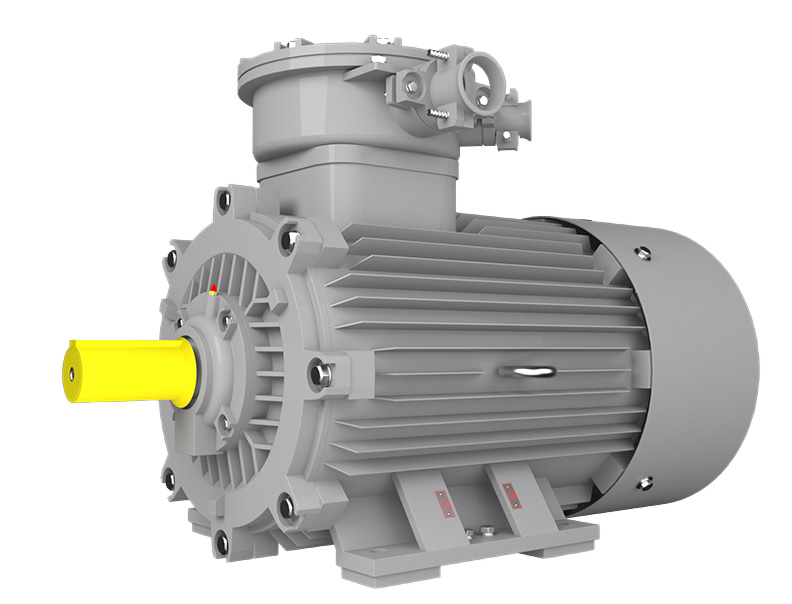

Электродвигатели серии 3АИМУР (ЧР) 560

Электродвигатели 3АИМУР предназначены для работы во взрывоопасных зонах помещений и наружных установок.

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Общие сведения

Высоковольтная серия электродвигателей 3АИМУР (ЧР) (ВОВ 355-560 мм), имеют маркировку взрывозащиты РВ Ex d I Mb, 1 Ex d IIB T4 Gb, РВ Ex d I Mb / 1 Ex d IIB T4 Gb и предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).

Двигатели изготавливают в соответствии с требованиями:

  • ГОСТ IEC 60034-1-2014,
  • ГОСТ 31610.0-2014 (IEC 60079-0:2011),
  • ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
  • ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
  • ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.

Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха:

  • в исполнении У — от плюс 40°С до минус 45°С;
  • в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
  • в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
  • Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.

Технические характеристики электродвигателей серии 3АИМУР (ЧР) 560

Тип двигателя 3АИМУР (ЧР) 5601-2
Напряжение, В 6000
Мощность, кВт 1250
Синхронная частота вращения, (мин-1) 3000
Ток, А 140,6
КПД, % 96,1
Коэффициент мощности 0,89
Скольжение, % 0,33
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 180
Тип двигателя 3АИМУР (ЧР) 5602-2
Напряжение, В 6000
Мощность, кВт 1400
Синхронная частота вращения, (мин-1) 3000
Ток, А 157,2
КПД, % 96,3
Коэффициент мощности 0,89
Скольжение, % 0,33
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 195
Тип двигателя 3АИМУР (ЧР) 5603-2
Напряжение, В 6000
Мощность, кВт 1600
Синхронная частота вращения, (мин-1) 3000
Ток, А 179,3
КПД, % 96,5
Коэффициент мощности 0,89
Скольжение, % 0,33
Кратность начального пускового тока 7,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 215
Тип двигателя 3АИМУР (ЧР) 5601-4
Напряжение, В 6000
Мощность, кВт 1250
Синхронная частота вращения, (мин-1) 1500
Ток, А 143,9
КПД, % 96,1
Коэффициент мощности 0,87
Скольжение, % 0,60
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 370
Тип двигателя 3АИМУР (ЧР) 5602-4
Напряжение, В 6000
Мощность, кВт 1400
Синхронная частота вращения, (мин-1) 1500
Ток, А 161,0
КПД, % 96,2
Коэффициент мощности 0,87
Скольжение, % 0,60
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 390
Тип двигателя 3АИМУР (ЧР) 5603-4
Напряжение, В 6000
Мощность, кВт 1600
Синхронная частота вращения, (мин-1) 1500
Ток, А 183,6
КПД, % 96,4
Коэффициент мощности 0,87
Скольжение, % 0,60
Кратность начального пускового тока 6,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 418
Тип двигателя 3АИМУР (ЧР) 5601-6
Напряжение, В 6000
Мощность, кВт 900
Синхронная частота вращения, (мин-1) 1000
Ток, А 107,8
КПД, % 95,6
Коэффициент мощности 0,84
Скольжение, % 0,80
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 420
Тип двигателя 3АИМУР (ЧР) 5602-6
Напряжение, В 6000
Мощность, кВт 1000
Синхронная частота вращения, (мин-1) 1000
Ток, А 119,7
КПД, % 95,7
Коэффициент мощности 0,84
Скольжение, % 0,80
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 440
Тип двигателя 3АИМУР (ЧР) 5603-6
Напряжение, В 6000
Мощность, кВт 1120
Синхронная частота вращения, (мин-1) 1000
Ток, А 133,9
КПД, % 95,8
Коэффициент мощности 0,84
Скольжение, % 0,80
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 460
Тип двигателя 3АИМУР (ЧР) 5604-6
Напряжение, В 6000
Мощность, кВт 1250
Синхронная частота вращения, (мин-1) 1000
Ток, А 149,3
КПД, % 95,9
Коэффициент мощности 0,84
Скольжение, % 0,80
Кратность начального пускового тока 6,0
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 480
Тип двигателя 3АИМУР (ЧР) 5601-8
Напряжение, В 6000
Мощность, кВт 630
Синхронная частота вращения, (мин-1) 750
Ток, А 79,6
КПД, % 94,0
Коэффициент мощности 0,81
Скольжение, % 0,93
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 410
Тип двигателя 3АИМУР (ЧР) 5602-8
Напряжение, В 6000
Мощность, кВт 710
Синхронная частота вращения, (мин-1) 750
Ток, А 88,7
КПД, % 95,1
Коэффициент мощности 0,81
Скольжение, % 0,93
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 420
Тип двигателя 3АИМУР (ЧР) 5603-8
Напряжение, В 6000
Мощность, кВт 800
Синхронная частота вращения, (мин-1) 750
Ток, А 99,6
КПД, % 95,4
Коэффициент мощности 0,81
Скольжение, % 0,93
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 440
Тип двигателя 3АИМУР (ЧР) 5604-8
Напряжение, В 6000
Мощность, кВт 900
Синхронная частота вращения, (мин-1) 750
Ток, А 111,8
КПД, % 95,6
Коэффициент мощности 0,81
Скольжение, % 0,93
Кратность начального пускового тока 5,5
Кратность начального пускового момента 0,8
Кратность максимального момента 2,0
Момент инерции ротора,Н*м2 кгс*м2 460
