Общие сведения
Высоковольтная серия электродвигателей 3АИМУР (ЧР) (ВОВ 355-560 мм), имеют маркировку взрывозащиты РВ Ex d I Mb, 1 Ex d IIB T4 Gb, РВ Ex d I Mb / 1 Ex d IIB T4 Gb и предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Также предназначены для работы в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и (или) горючей пыли в концентрациях согласно действующих «Правил безопасности в угольных шахтах», а также во взрывоопасных зонах помещений и наружных установок согласно ГОСТ Р 52350.14-2006 (МЭК 60079-14:2013).
Двигатели изготавливают в соответствии с требованиями:
- ГОСТ IEC 60034-1-2014,
- ГОСТ 31610.0-2014 (IEC 60079-0:2011),
- ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
- ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
- ГОСТ 12.2.020-76.
Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69.
Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014.
По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4.
Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха:
- в исполнении У — от плюс 40°С до минус 45°С;
- в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С;
- в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С).
- Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.
Технические характеристики электродвигателей серии 3АИМУР (ЧР) 450
Тип двигателя |
3АИМУР (ЧР) 4501-2 |
Напряжение, В |
10000 |
Мощность, кВт |
220 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
16,1 |
КПД, % |
94,2 |
Коэффициент мощности |
0,84 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
34,0 |
Тип двигателя |
3АИМУР (ЧР) 4502-2 |
Напряжение, В |
10000 |
Мощность, кВт |
250 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
18,2 |
КПД, % |
94,4 |
Коэффициент мощности |
0,84 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
34,0 |
Тип двигателя |
3АИМУР (ЧР) 4503-2 |
Напряжение, В |
10000 |
Мощность, кВт |
280 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
19,9 |
КПД, % |
94,6 |
Коэффициент мощности |
0,86 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
39,0 |
Тип двигателя |
3АИМУР (ЧР) 4504-2 |
Напряжение, В |
10000 |
Мощность, кВт |
315 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
22,3 |
КПД, % |
94,8 |
Коэффициент мощности |
0,86 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
41,0 |
Тип двигателя |
3АИМУР (ЧР) 4505-2 |
Напряжение, В |
10000 |
Мощность, кВт |
355 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
25,1 |
КПД, % |
94,9 |
Коэффициент мощности |
0,86 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
44,0 |
Тип двигателя |
3АИМУР (ЧР) 4506-2 |
Напряжение, В |
10000 |
Мощность, кВт |
400 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
28,2 |
КПД, % |
95,1 |
Коэффициент мощности |
0,86 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
47,0 |
Тип двигателя |
3АИМУР (ЧР) 4507-2 |
Напряжение, В |
10000 |
Мощность, кВт |
450 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
31,7 |
КПД, % |
95,2 |
Коэффициент мощности |
0,86 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
51,0 |
Тип двигателя |
3АИМУР (ЧР) 4508-2 |
Напряжение, В |
10000 |
Мощность, кВт |
500 |
Синхронная частота вращения, (мин-1) |
3000 |
Ток, А |
34,8 |
КПД, % |
95,3 |
Коэффициент мощности |
0,87 |
Скольжение, % |
0,60 |
Кратность начального пускового тока |
7,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
56,0 |
Тип двигателя |
3АИМУР (ЧР) 4501-4 |
Напряжение, В |
10000 |
Мощность, кВт |
220 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
16,1 |
КПД, % |
94,1 |
Коэффициент мощности |
0,84 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
75,0 |
Тип двигателя |
3АИМУР (ЧР) 4502-4 |
Напряжение, В |
10000 |
Мощность, кВт |
250 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
18,2 |
КПД, % |
94,3 |
Коэффициент мощности |
0,84 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
80,0 |
Тип двигателя |
3АИМУР (ЧР) 4503-4 |
Напряжение, В |
10000 |
Мощность, кВт |
280 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
20,4 |
КПД, % |
94,5 |
Коэффициент мощности |
0,84 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
87,0 |
Тип двигателя |
3АИМУР (ЧР) 4504-4 |
Напряжение, В |
10000 |
Мощность, кВт |
315 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
22,6 |
КПД, % |
94,6 |
Коэффициент мощности |
0,85 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
95,0 |
Тип двигателя |
3АИМУР (ЧР) 4505-4 |
Напряжение, В |
10000 |
Мощность, кВт |
355 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
25,3 |
КПД, % |
94,8 |
Коэффициент мощности |
0,85 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
105,0 |
Тип двигателя |
3АИМУР (ЧР) 4506-4 |
Напряжение, В |
10000 |
Мощность, кВт |
400 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
28,6 |
КПД, % |
95,0 |
Коэффициент мощности |
0,85 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
114,0 |
Тип двигателя |
3АИМУР (ЧР) 4507-4 |
Напряжение, В |
10000 |
Мощность, кВт |
450 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
32,1 |
КПД, % |
95,2 |
Коэффициент мощности |
0,85 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
125,0 |
Тип двигателя |
3АИМУР (ЧР) 4508-4 |
Напряжение, В |
10000 |
Мощность, кВт |
500 |
Синхронная частота вращения, (мин-1) |
1500 |
Ток, А |
35,2 |
КПД, % |
95,3 |
Коэффициент мощности |
0,85 |
Скольжение, % |
0,80 |
Кратность начального пускового тока |
6,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
135,0 |
Тип двигателя |
3АИМУР (ЧР) 4501-6 |
Напряжение, В |
10000 |
Мощность, кВт |
220 |
Синхронная частота вращения, (мин-1) |
1000 |
Ток, А |
16,5 |
КПД, % |
93,8 |
Коэффициент мощности |
0,82 |
Скольжение, % |
1,10 |
Кратность начального пускового тока |
6,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
110,0 |
Тип двигателя |
3АИМУР (ЧР) 4502-6 |
Напряжение, В |
10000 |
Мощность, кВт |
220 |
Синхронная частота вращения, (мин-1) |
1000 |
Ток, А |
18,7 |
КПД, % |
93,9 |
Коэффициент мощности |
0,82 |
Скольжение, % |
1,10 |
Кратность начального пускового тока |
6,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
118,0 |
Тип двигателя |
3АИМУР (ЧР) 4503-6 |
Напряжение, В |
10000 |
Мощность, кВт |
280 |
Синхронная частота вращения, (мин-1) |
1000 |
Ток, А |
21,0 |
КПД, % |
94,1 |
Коэффициент мощности |
0,82 |
Скольжение, % |
1,10 |
Кратность начального пускового тока |
6,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
125,0 |
Тип двигателя |
3АИМУР (ЧР) 4504-6 |
Напряжение, В |
10000 |
Мощность, кВт |
315 |
Синхронная частота вращения, (мин-1) |
1000 |
Ток, А |
23,5 |
КПД, % |
94,3 |
Коэффициент мощности |
0,82 |
Скольжение, % |
1,10 |
Кратность начального пускового тока |
6,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
133,0 |
Тип двигателя |
3АИМУР (ЧР) 4505-6 |
Напряжение, В |
10000 |
Мощность, кВт |
355 |
Синхронная частота вращения, (мин-1) |
1000 |
Ток, А |
26,5 |
КПД, % |
94,5 |
Коэффициент мощности |
0,82 |
Скольжение, % |
1,10 |
Кратность начального пускового тока |
6,0 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
140,0 |
Тип двигателя |
3АИМУР (ЧР) 4501-8 |
Напряжение, В |
10000 |
Мощность, кВт |
220 |
Синхронная частота вращения, (мин-1) |
750 |
Ток, А |
17,6 |
КПД, % |
93,7 |
Коэффициент мощности |
0,77 |
Скольжение, % |
0,93 |
Кратность начального пускового тока |
5,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
110,0 |
Тип двигателя |
3АИМУР (ЧР) 4502-8 |
Напряжение, В |
10000 |
Мощность, кВт |
250 |
Синхронная частота вращения, (мин-1) |
750 |
Ток, А |
19,7 |
КПД, % |
93,8 |
Коэффициент мощности |
0,78 |
Скольжение, % |
0,93 |
Кратность начального пускового тока |
5,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
118,0 |
Тип двигателя |

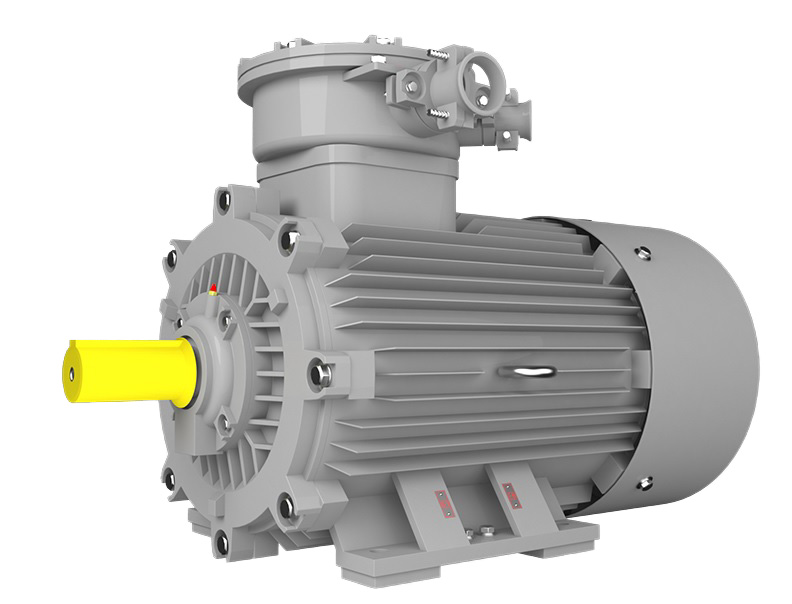

3АИМУР (ЧР) 4503-8 |
Напряжение, В |
10000 |
Мощность, кВт |
280 |
Синхронная частота вращения, (мин-1) |
750 |
Ток, А |
22,1 |
КПД, % |
93,9 |
Коэффициент мощности |
0,78 |
Скольжение, % |
0,93 |
Кратность начального пускового тока |
5,5 |
Кратность начального пускового момента |
0,8 |
Кратность максимального момента |
2,0 |
Момент инерции ротора,Н*м2 кгс*м2 |
126,0 |
