Общие сведения

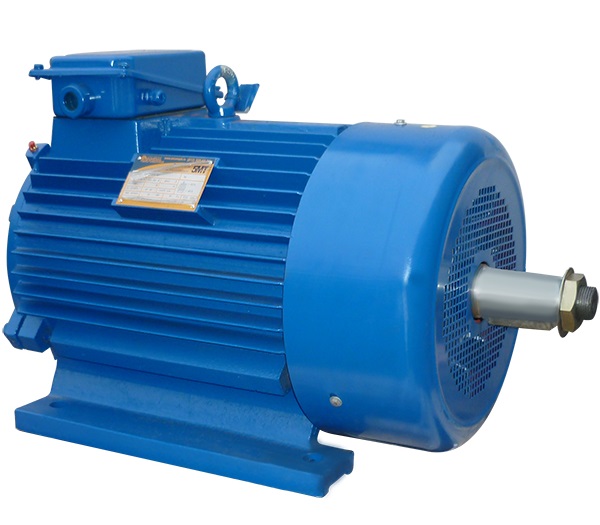

Электродвигатели серии 5МТКН 111-6 – это унифицированная серия асинхронных низковольтных вращающихся электрических машин краново-металлургического направления Номенклатура электродвигателей серии 5МТ охватывает мощностной ряд от 1,4 до 160 кВт.
Электродвигатели, входящие в данную серию (5МТ) по своим техническим и габаритным характеристикам является аналогами электродвигателей серий МТН, МТКН, MTF, MTKF, 4МТF, 4МТКF, 4МТН, 4МТКН, 4МТМ, 4МТКМ, ДМТF, ДМТКF, ДМТН, ДМТКН, АМТКF, АМТН, АМТКН.
Ряд конструктивных новшеств, примененных при проектировании, и последующем производстве данной серии электродвигателей, позволили повысить надежность и отказоустойчивость электродвигателей в процессе их работы, исключить аварийные простои и сократить время плановых ремонтных работ.
Электродвигатели серии 5МТ выпускаются в двух исполнениях, 5МТ – с фазным ротором и 5МТК с короткозамкнутым ротором. Электродвигатель с короткозамкнутым ротором отличается упрощенной конструкцией ротора и отсутствием щеточного механизма позиции: 1; 8; 9; 10; 11; 12. В остальном принцип устройства электродвигателей идентичен.
Технические характеристики серии 5МТКН 111-6
| Тип двигателя | 5МТКН 111-6 |
| Мощность, кВт | 3,5 |
| Частота вращения, об/мин | 865 |
| Напряжение статора, В | 220/380 |
| Напряжение ротора, В | – |
| Ток статора, А | 15,4/8,9 |
| Ток ротора, А | – |
| Коэффициент мощности | 0,8 |
| К.П.Д. % | 74,5 |
| Класс защиты, IP | 54 |
| Режим работы, S3 % | 40 |
| Климатическое исполнение | У1 |
| Вес, кг | 80 |
Габаритные, установочные и присоединительные размеры
