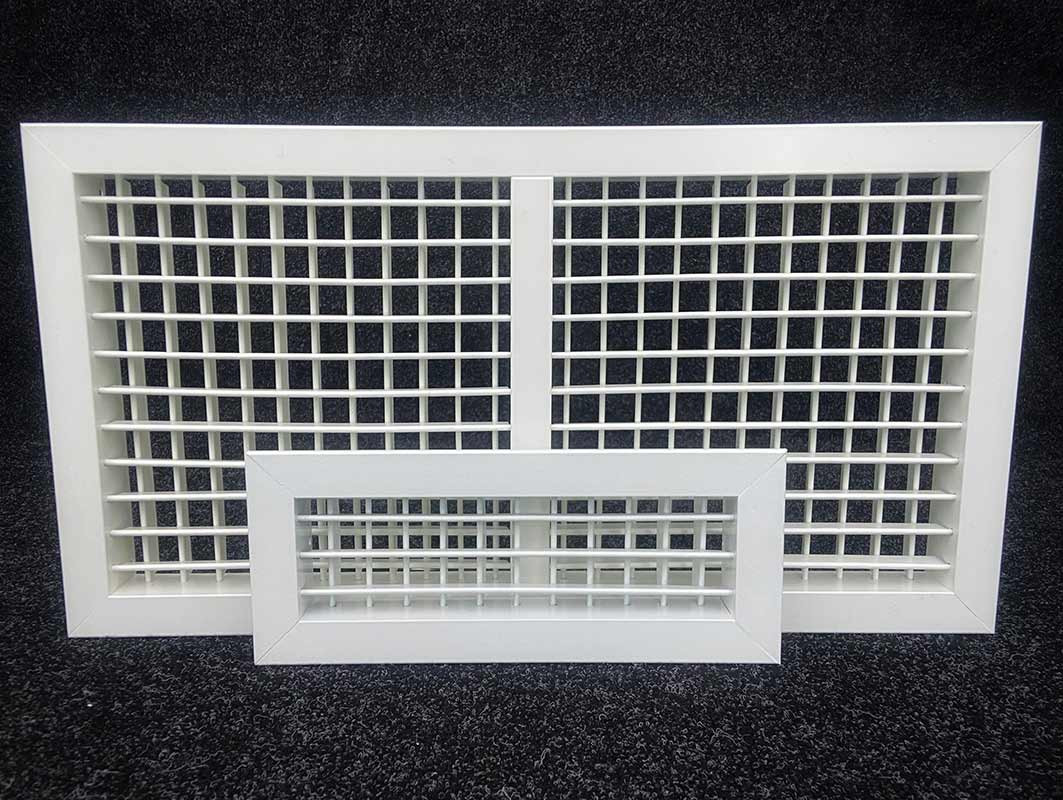

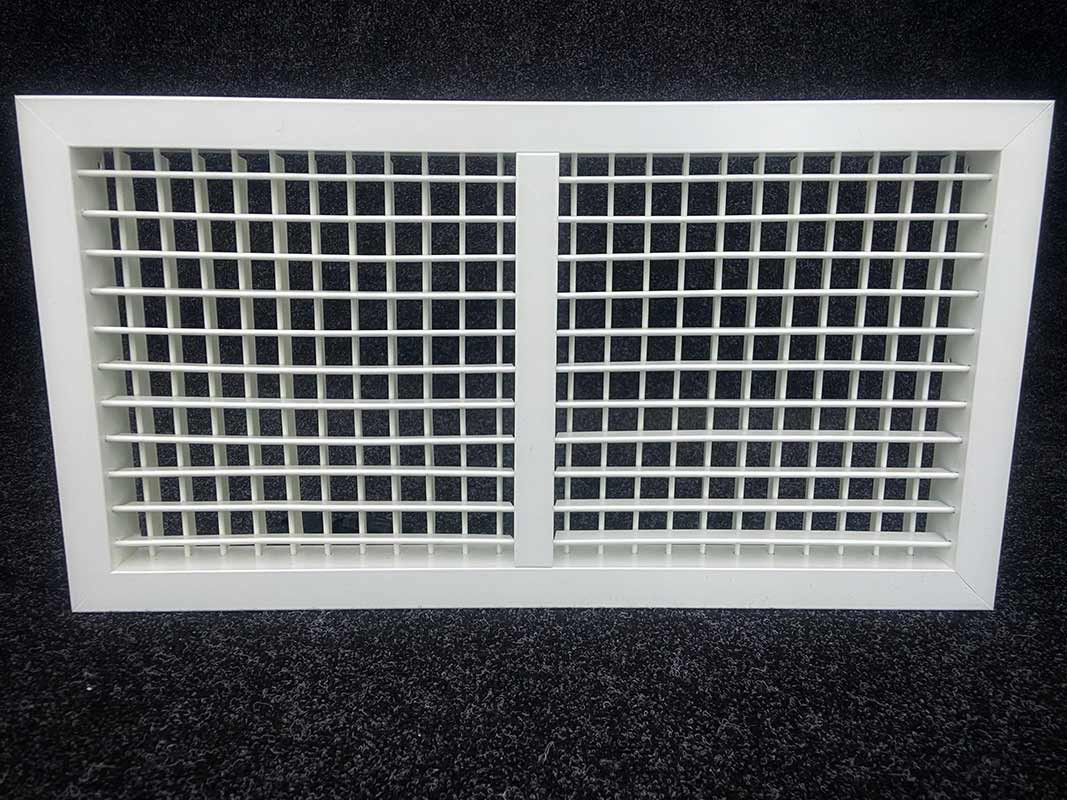

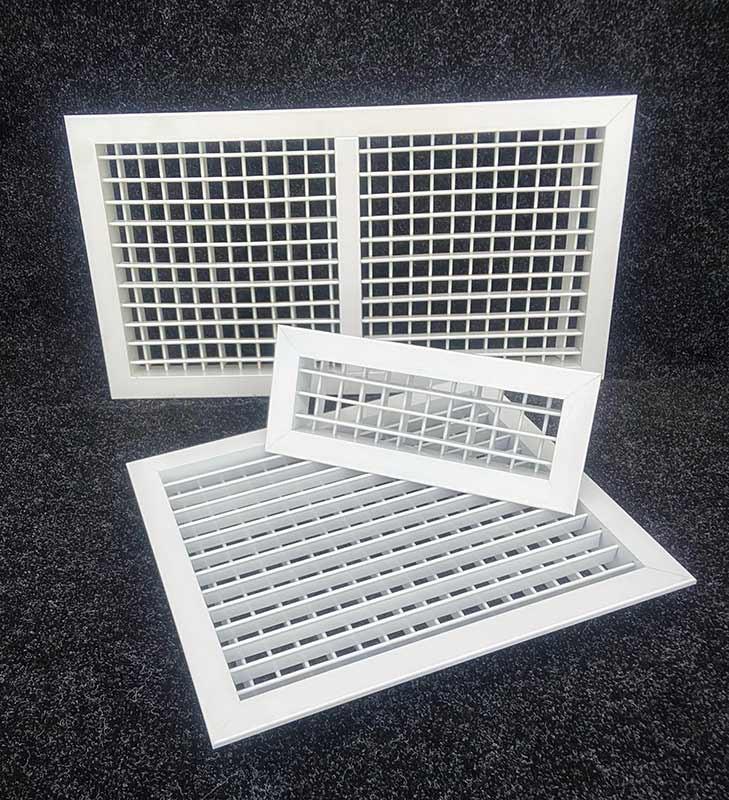

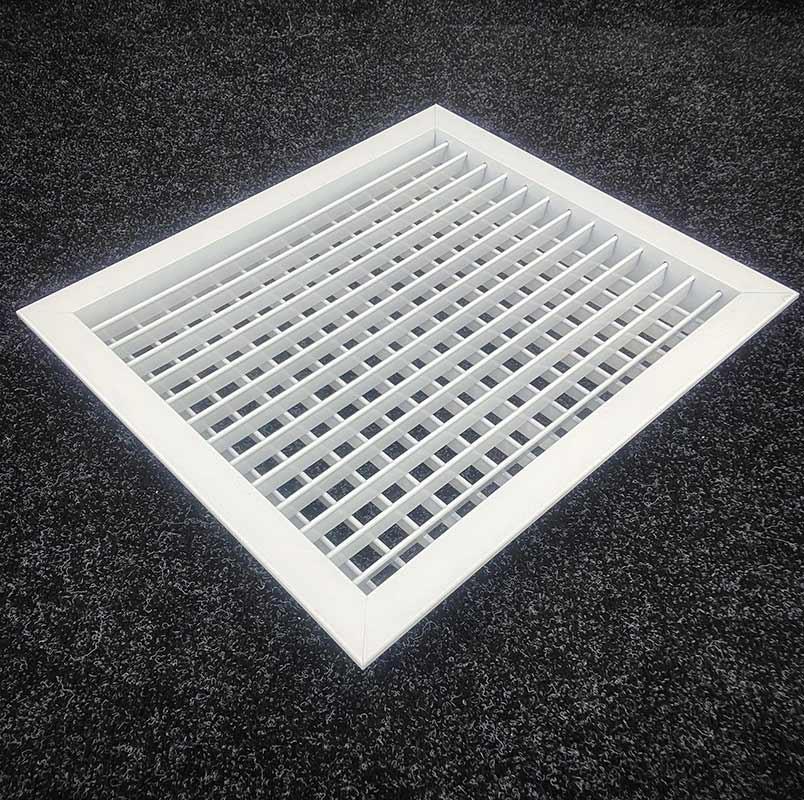

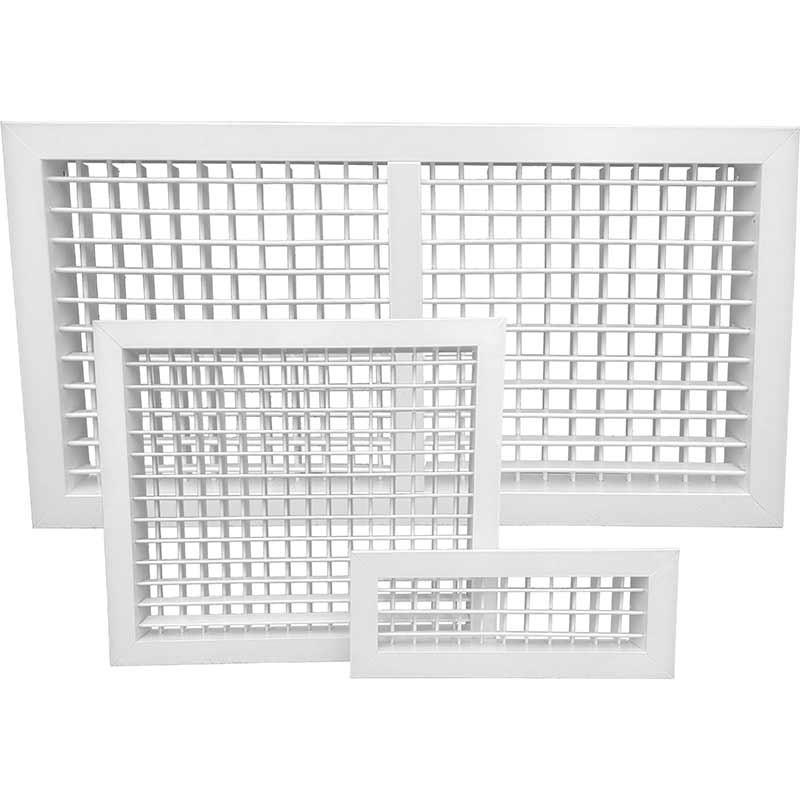

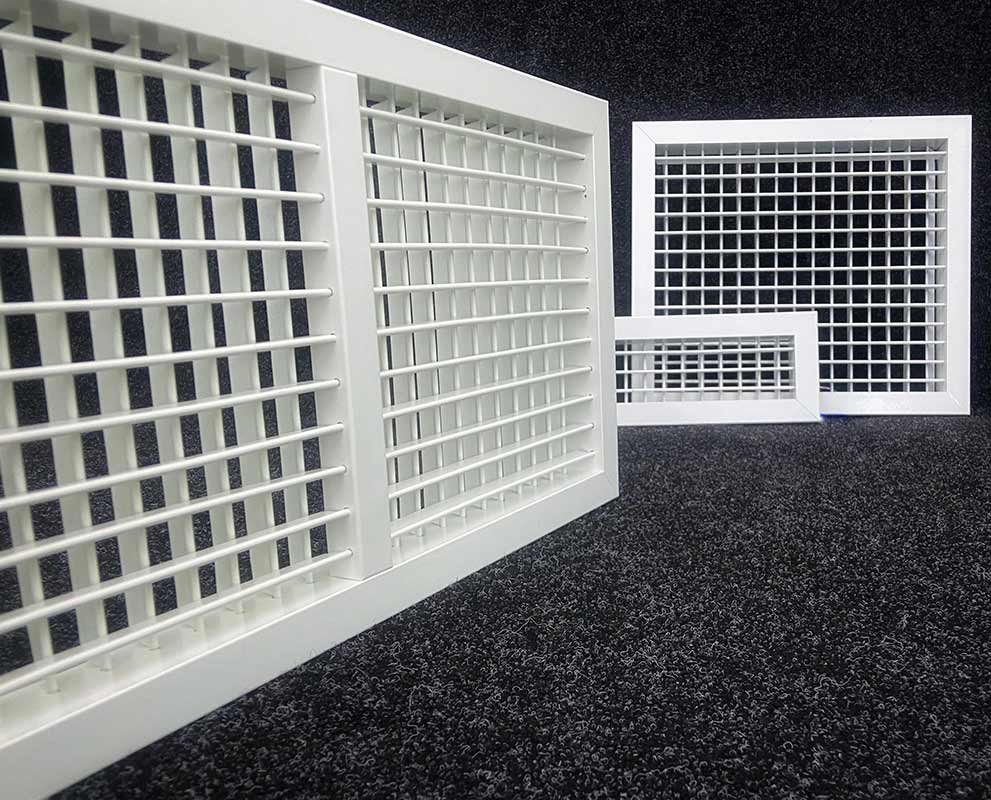

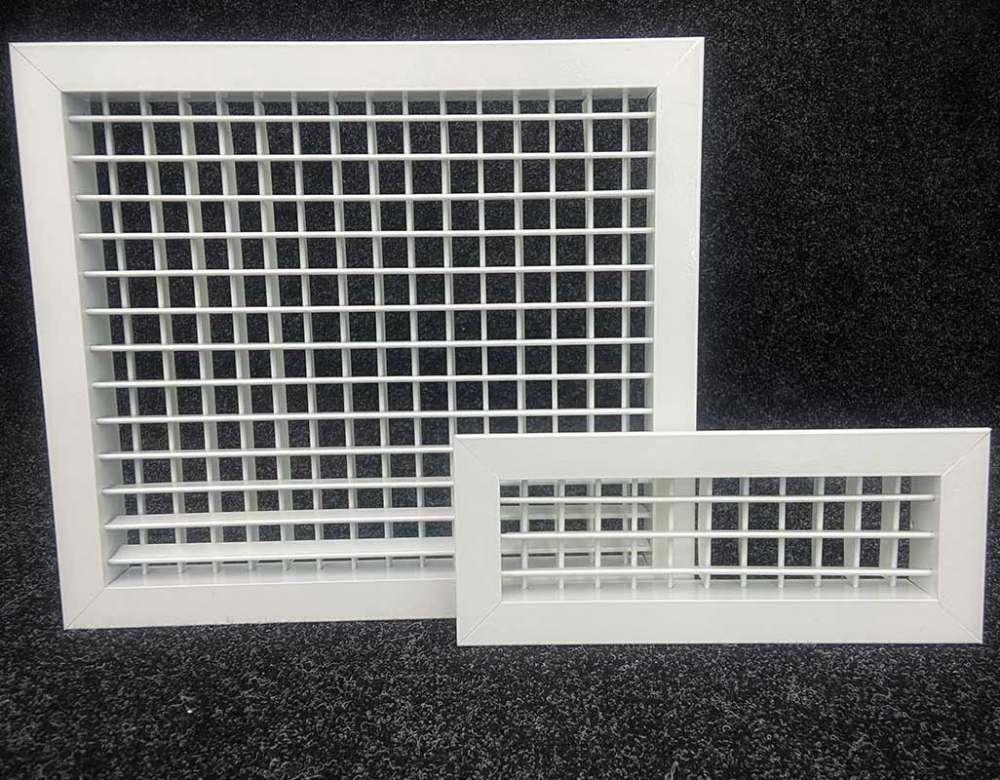

Описание вентиляционной решетки двухрядной регулируемой ДВР
Двухрядная регулируемая решетка ДВР используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх/вниз и влево/вправо. При этом можно как расширять поток, так и сужать его и направлять в определенную сторону помещения. Решетки ДВР монтируются в вентиляционные каналы и строительные проемы различных типов.
Особенности решетки:
- два ряда индивидуально регулируемых каплеобразных жалюзи (лицевой ряд жалюзи установлен горизонтально, тыльный ряд – вертикально);
- возможность комплектации клапаном расхода воздуха (БРВ), или регулятором потока.
Минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер цельной решетки 2900х2500 мм.
Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 30х30 для жесткости изделия.
БРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.
Регулятор потока воздуха – это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.
Материалы изготовления
- При изготовлении решеток используется запатентованный алюминиевый профиль АДЗ1 (ГОСТ 22233-2018). При производстве БРВ используется оцинкованная сталь для рамки, алюминиевый профиль для лопаток и пластиковые комплектующие (шестеренки и втулки).
- По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. БРВ поставляется без покрытия.
Регулятор потока воздуха
Варианты монтажа
- Крепление саморезами
- С помощью пружинной защелки

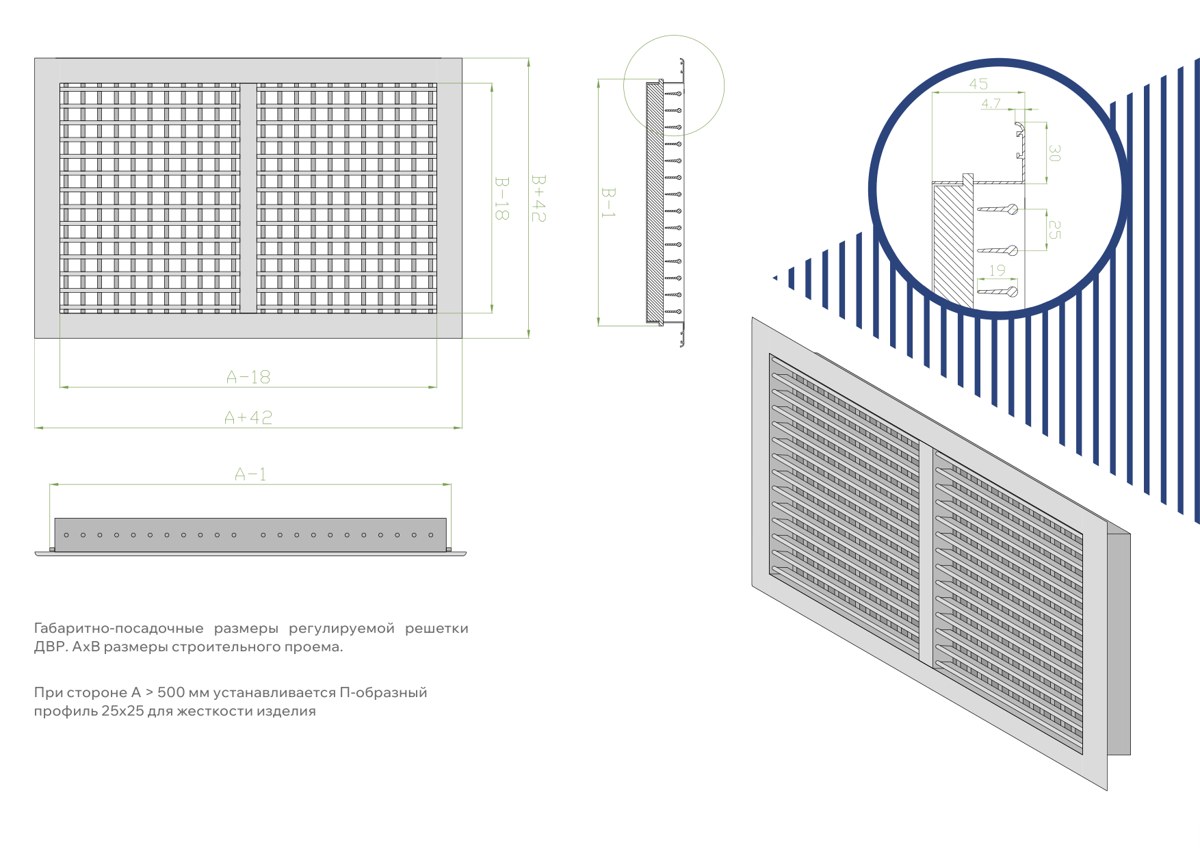

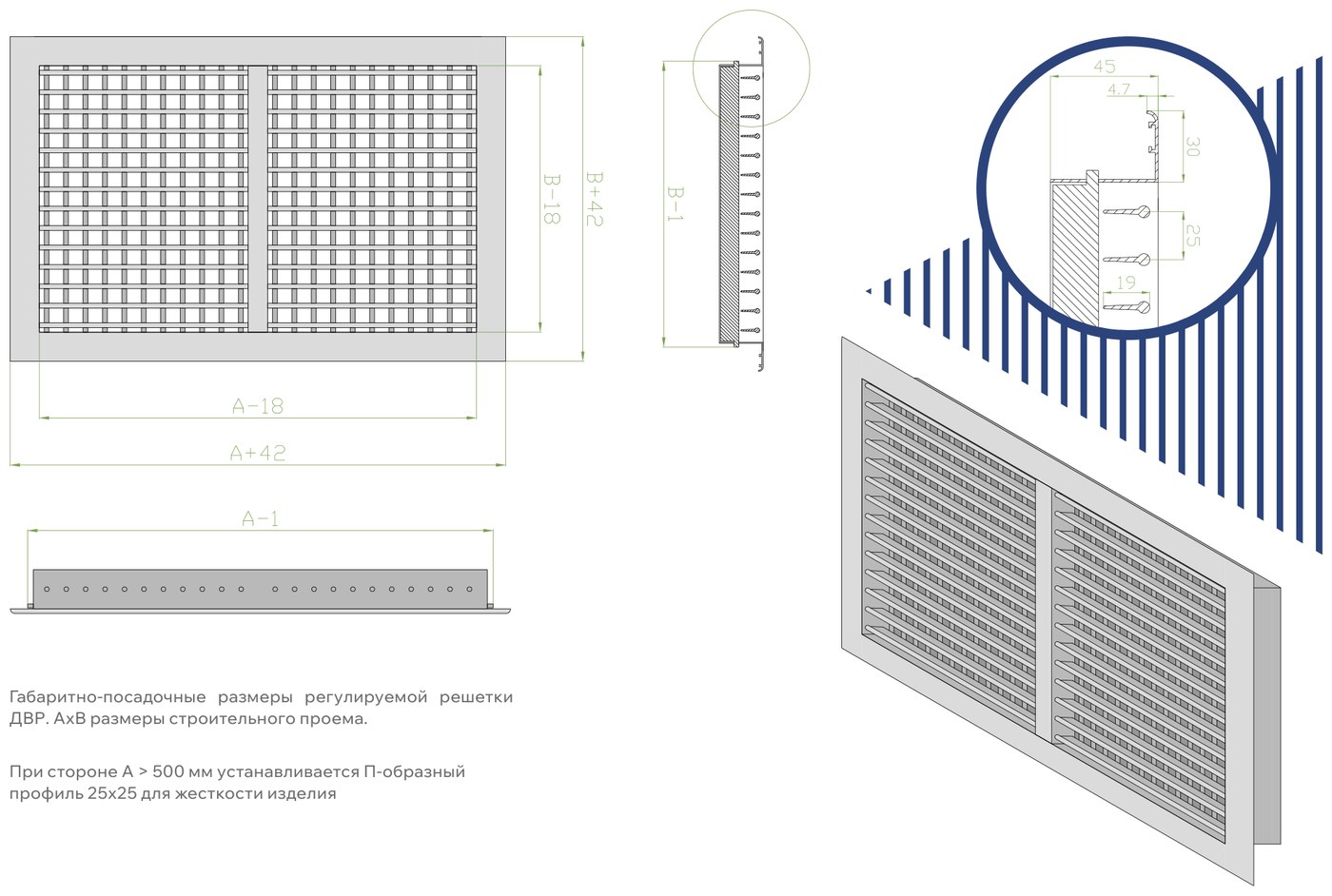

Габаритно-посадочные размеры регулируемой решетки ДВР
АхВ размеры строительного проема.
При стороне А > 500 мм устанавливается П-образный
профиль 25х25 для жесткости изделия
Габаритно-посадочные размеры регулируемой решетки ДВР-Р
АхВ размеры строительного проема
При стороне А > 500 мм устанавливается П-образный профиль 25х25 для жесткости изделия
Габаритно-посадочные размеры регулируемой решетки ДВР-РП
АхВ размеры строительного
проема
При стороне А > 500 мм устанавливается П-образный
профиль 25х25 для жесткости изделия
Диаграмма для подбора типоразмера и определения аэродинамических характеристик
Значение коэффициента Кр при различных значениях угла β для клапана расхода воздуха
Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Двухрядные регулируемые решетки для прямоугольных воздуховодов
