Общие сведения

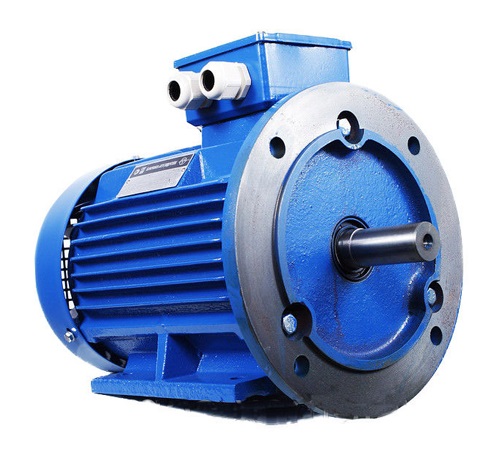

Электродвигатели серии ESQ 90 асинхронные закрытого исполнения производятся по IEC 60034-1:2010 и DIN EN 50347:2003.
– Режим работы S1 по IEC 60034-1:2010.
– Монтажное исполнение по IEC 60034-7:2001.
– Степень защиты электродвигателей IP54, IP55 по IEC 60034-5:2006.
– Способ охлаждения IC411 по IEC 60034-6:1991.
– Класс вибрации электродвигателей по IEC 60034-14:2007.
– Уровень звука электродвигателей в режиме холостого хода соответствует IEC 60034-9:2007.
– Система изоляции электродвигателей класса нагревостойкости «F» по IEC 60034-18-21:2012.
Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготавливаются на следующие номинальные напряжения:
- на 50-160 габарит – 220/380 В;
- на 160-355 габарит – 380/660 В.
Технические характеристики серии ESQ 90
| Тип двигателя | ESQ 90S8-SDN-0.37/750 |
| Частота вращения | 8 полюсов (750 об/мин) |
| Габарит | 90 |
| Напряжение, В | 220/380 |
| Мощность, кВт | 0,37 |
| Ток, А при 220/380/660 В | 2,66/1,54/- |
| Коэффициент мощности | 0,61 |
| КПД, % | 60 |
| Мп/Мн | 1,8 |
| Iп/Iн | 4 |
| Ммакс/Мн | 1,9 |
| Масса, кг | 13 |
| Тип двигателя | ESQ 90L8-SDN-0.55/750 |
| Частота вращения | 8 полюсов (750 об/мин) |
| Габарит | 90 |
| Напряжение, В | 220/380 |
| Мощность, кВт | 0,55 |
| Ток, А при 220/380/660 В | 3,88/2,25/- |
| Коэффициент мощности | 0,61 |
| КПД, % | 61 |
| Мп/Мн | 1,8 |
| Iп/Iн | 4 |
| Ммакс/Мн | 2 |
| Масса, кг | 14 |
