Общие сведения

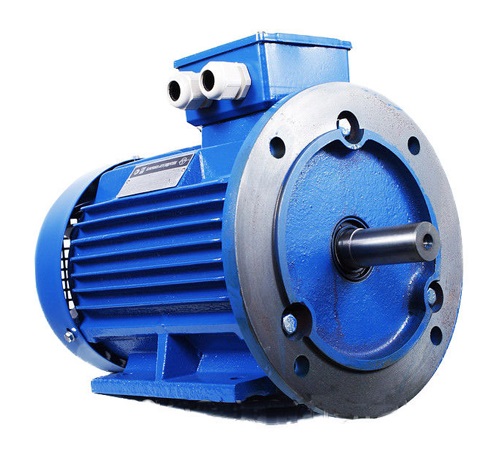

Электродвигатели серии ESQ 100 асинхронные закрытого исполнения производятся по IEC 60034-1:2010 и DIN EN 50347:2003.
– Режим работы S1 по IEC 60034-1:2010.
– Монтажное исполнение по IEC 60034-7:2001.
– Степень защиты электродвигателей IP54, IP55 по IEC 60034-5:2006.
– Способ охлаждения IC411 по IEC 60034-6:1991.
– Класс вибрации электродвигателей по IEC 60034-14:2007.
– Уровень звука электродвигателей в режиме холостого хода соответствует IEC 60034-9:2007.
– Система изоляции электродвигателей класса нагревостойкости «F» по IEC 60034-18-21:2012.
Электродвигатели основного исполнения предназначены для работы от сети переменного тока частоты 50 Гц и изготавливаются на следующие номинальные напряжения:
- на 50-160 габарит – 220/380 В;
- на 160-355 габарит – 380/660 В.
Технические характеристики серии ESQ 100
| Тип двигателя | ESQ 100LA8-SDN-0.75/750 |
| Частота вращения | 8 полюсов (750 об/мин) |
| Габарит | 100 |
| Напряжение, В | 220/380 |
| Мощность, кВт | 0,75 |
| Ток, А при 220/380/660 В | 4,20/2,43/- |
| Коэффициент мощности | 0,67 |
| КПД, % | 70 |
| Мп/Мн | 1,8 |
| Iп/Iн | 4 |
| Ммакс/Мн | 2 |
| Масса, кг | 21 |
| Тип двигателя | ESQ 100LB8-SDN-1.1/750 |
| Частота вращения | 8 полюсов (750 об/мин) |
| Габарит | 100 |
| Напряжение, В | 220/380 |
| Мощность, кВт | 1,1 |
| Ток, А при 220/380/660 В | 5,75/3,32/- |
| Коэффициент мощности | 0,69 |
| КПД, % | 72,9 |
| Мп/Мн | 1,8 |
| Iп/Iн | 5 |
| Ммакс/Мн | 2 |
| Масса, кг | 23 |
Структура условного обозначения
