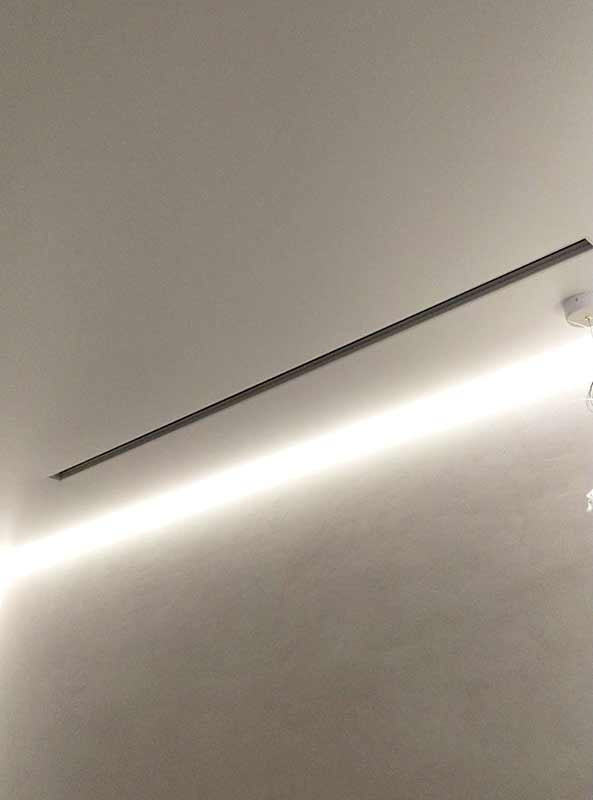

Описание дизайнерского линейного диффузора AR-F для натяжного потолка
Щелевые решетки скрытого монтажа для натяжного потолка AR-F используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

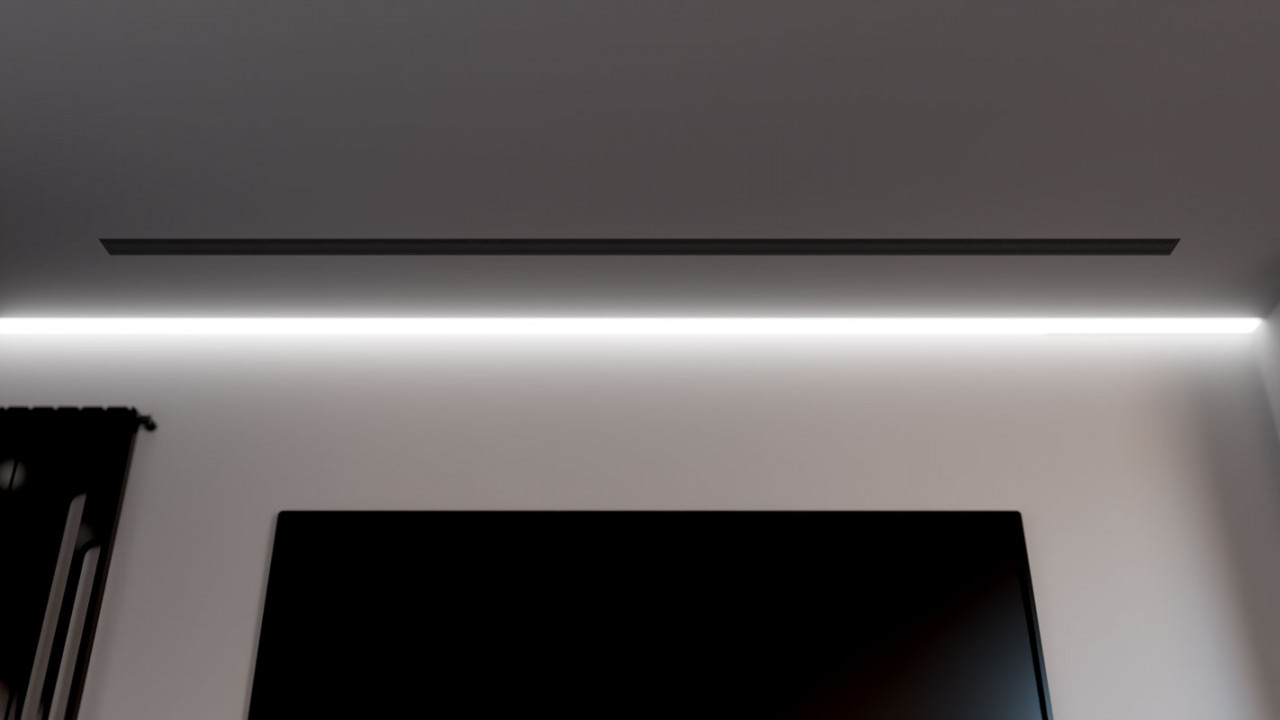

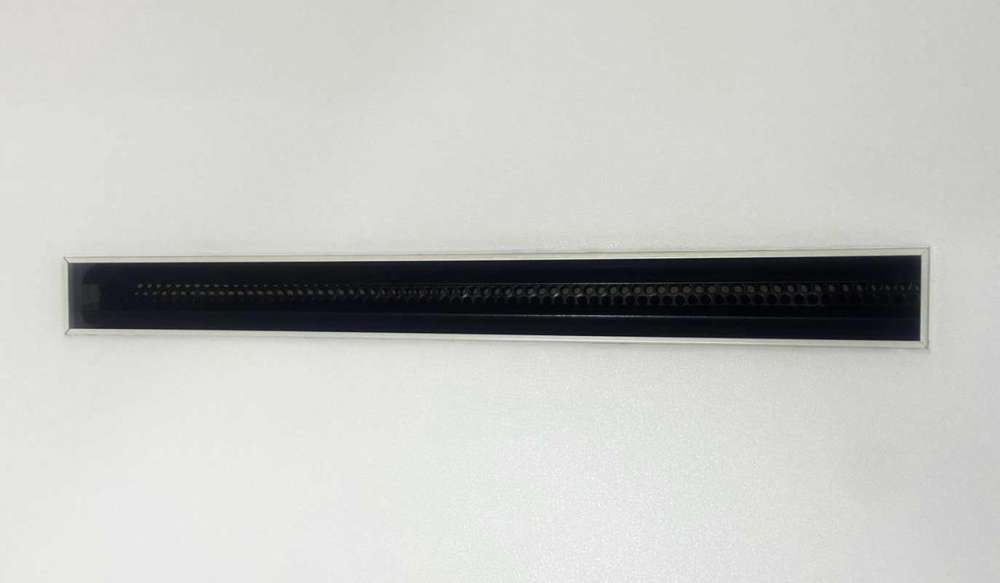

Конструкция профиля решетки предусматривает специальный паз с резиновым уплотнителем для установки натяжного полотна. После монтажа решетки, видимой частью в помещении остаются только щели.
Особенности AR-G:
- количество щелей – 1-6
- ширина щели 20, 25, 30 мм
- длина щели от 200 до 3000 мм с любым шагом
- центральные ламели Т-образные или С-образные
- возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха, направляющими для регулировки потока
- минимальный запас запотолочного монтажного пространства – 85 мм
- присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST
- возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых

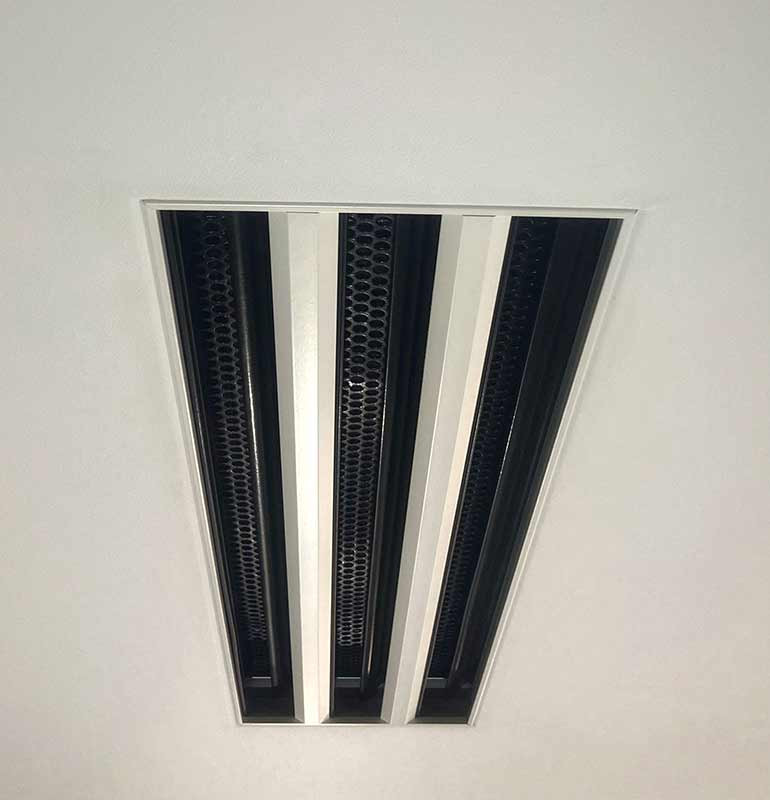

Варианты центральных ламелей щелевых диффузоров AR-F

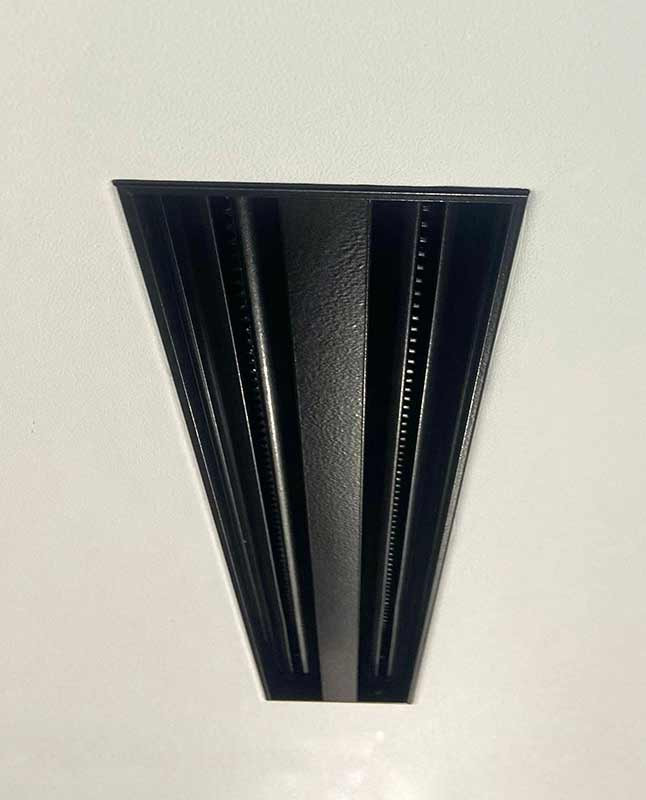

Внутреннее исполнение щелевых диффузоров AR-F
Камера статического давления

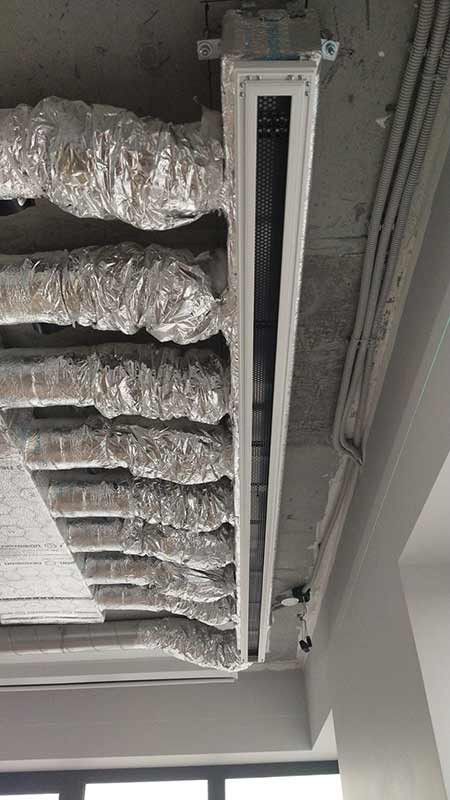

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления – КСД или КСР.
Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Типы КСД:
- КСД
стандартная камера с круглой врезкой - КСД-У
уменьшенная камера с круглой врезкой - КСД-У-О
уменьшенная камера с овальной врезкой - КСД-У-П
уменьшенная камера с прямоугольной врезкой
Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.
Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода – чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
Размер монтажного пространства W min в зависимости от подводящего воздуховода
Габаритно-посадочные размеры диффузора AR-F с КСД стандартной конфигурации
А – ширина щелей, В – высота щелей
Габаритно-посадочные размеры диффузора AR-F + уменьшенная КСД-У с круглой врезкой
А – ширина щелей, В – высота щелей
Габаритно-посадочные размеры диффузора AR-F + уменьшенная КСД-У-О с овальной врезкой
А – ширина щелей, В – высота щелей
Габаритно-посадочные размеры диффузора AR-F + уменьшенная КСД-У-П с прямоугольной врезкой
А – ширина щелей, В – высота щелей
Габаритно-посадочные размеры диффузора AR-F по длине щели (А, мм)
Используемые материалы
Щелевые решетки AR-F изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2018. По умолчанию корпус решетки окрашивается в стандартный белый цвет RAL9016М матовый, а внутреннее исполнение в чёрный цвет RAL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RAL. Статическая камера изготавливается из оцинкованной листовой стали 0,4 – 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.
Таблицы быстрого подбора диффузора AR (1 щель, А=1000 мм)
Максимальные показатели производительности диффузора AR с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума
Характеристики диффузора AR с выравнивателем потока воздуха и КСД в зависимости от скорости подаваемого воздуха
Таблицы быстрого подбора диффузора AR (2, 3, 4 щели, А=1000 мм), вертикальная струя
Максимальные показатели производительности диффузора с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума
Характеристики диффузора AR с выравнивателем потока воздуха и КСД в зависимости от скорости подаваемого воздуха
Таблицы быстрого подбора диффузора AR (2, 3, 4 щели, А=1000 мм), настилающая струя
Максимальные показатели производительности диффузора с выравнивателем потока воздуха и КСД в зависимости от генерируемого шума
Характеристики диффузора AR с выравнивателем потока воздуха и КСД в зависимости от скорости подаваемого воздуха
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, вертикальная струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от объема подаваемого воздуха, настилающая струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, вертикальная струя
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя
Графики аэродинамических и акустических характеристик диффузора AR (А=1000 мм) в зависимости от скорости воздуха в воздуховоде, настилающая струя
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Пример заказа КСД к диффузору
При заказе диффузора с камерой статического давления, определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
