Приточный диффузор RFF для потолочной установки

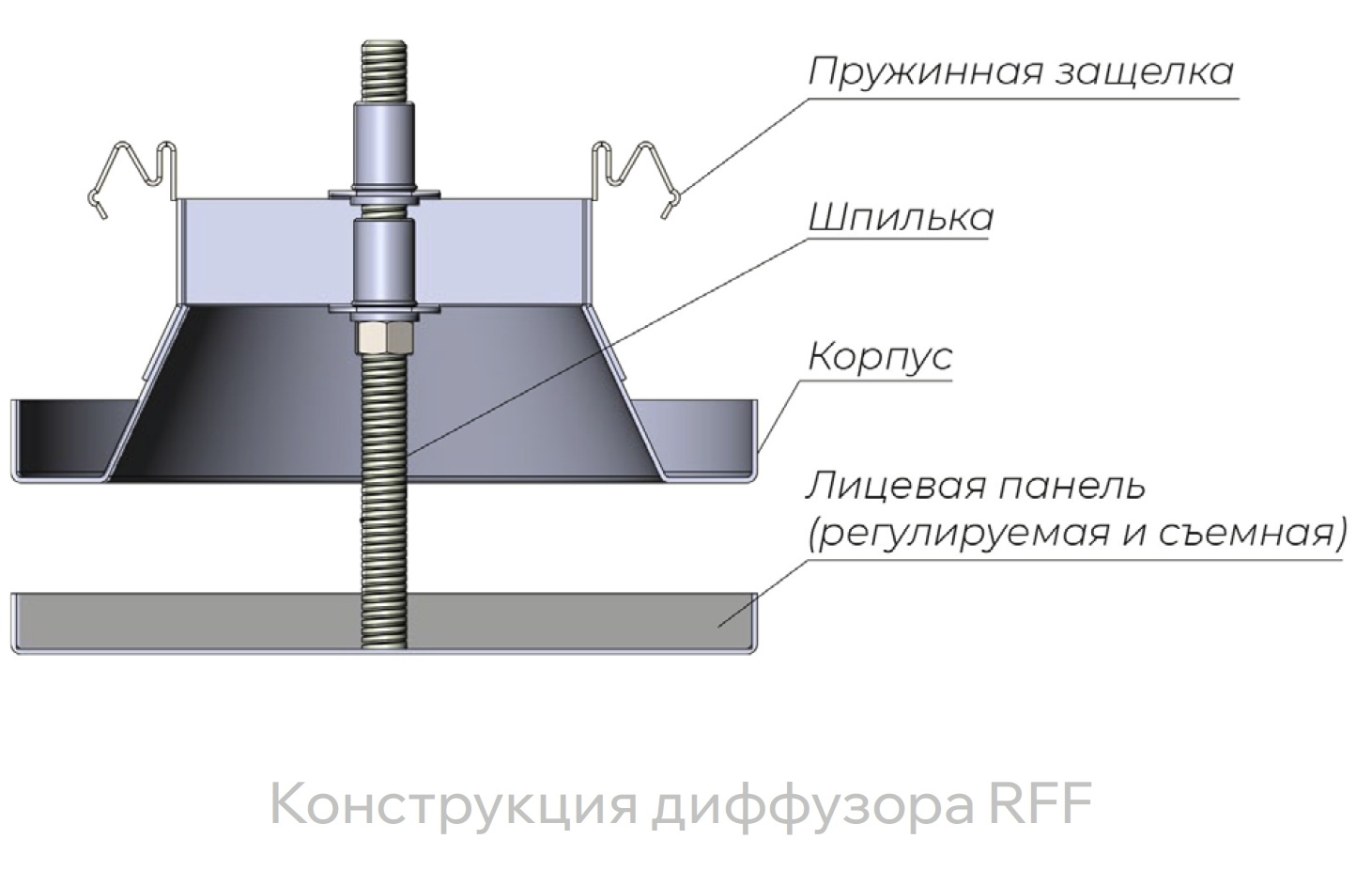

RFF – это приточный диффузор для потолочной установки. RFF состоит из впускного конуса и центрального диска со звукоизоляционной вставкой. Техническая спецификация диффузора обеспечивает широкий спектр применения.
Расход воздуха и перепад давления могут быть плавно настроены, путем вращения центрального диска. Данный диффузор имеет экранирующее устройство для получения направленного (180°) распределения и возможность регулировки зазора. При использовании экранирующего устройства может быть выбрана как концентрическая, так и эксцентрическая распределительная модель.

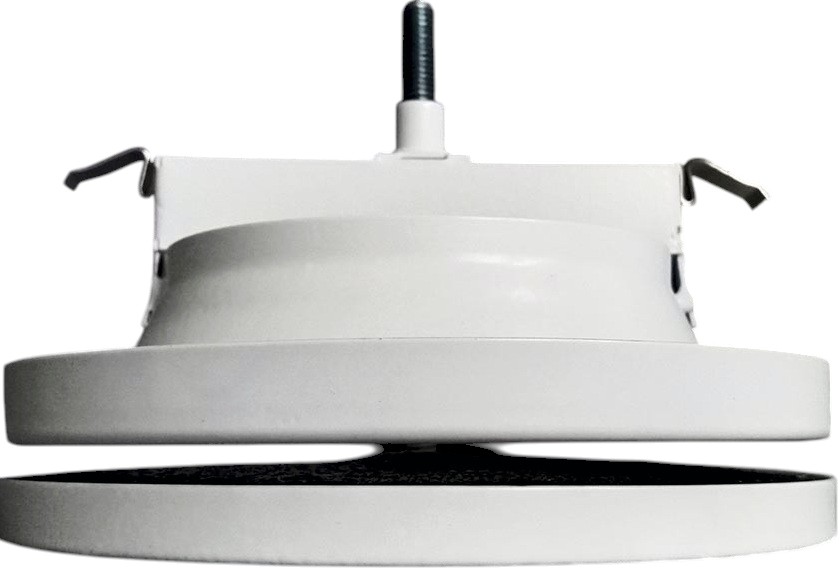

Боковая сторона диффузора

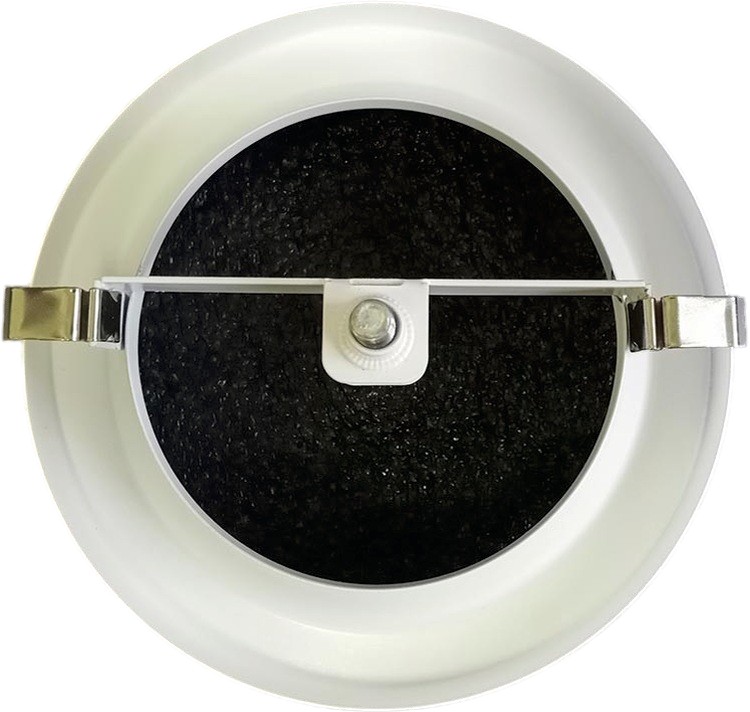

Внутренняя сторона диффузора
Материалы изготовления
- Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм
- По умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016М (матовая). Камера статического давления по умолчанию поставляется без покрытия. По запросу возможна окраска в любой цвет по международной шкале RAL как лицевой панели, так и камеры.

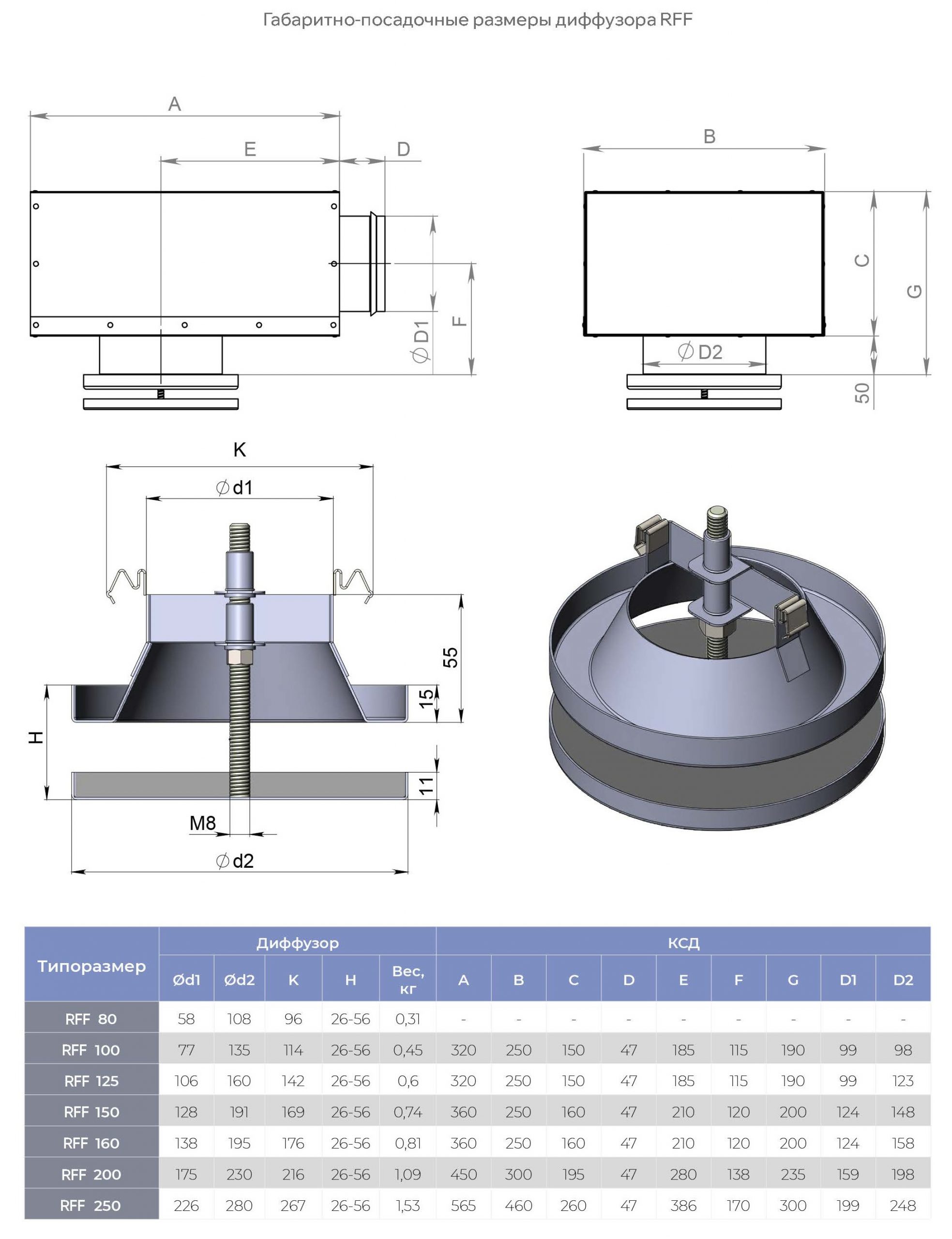

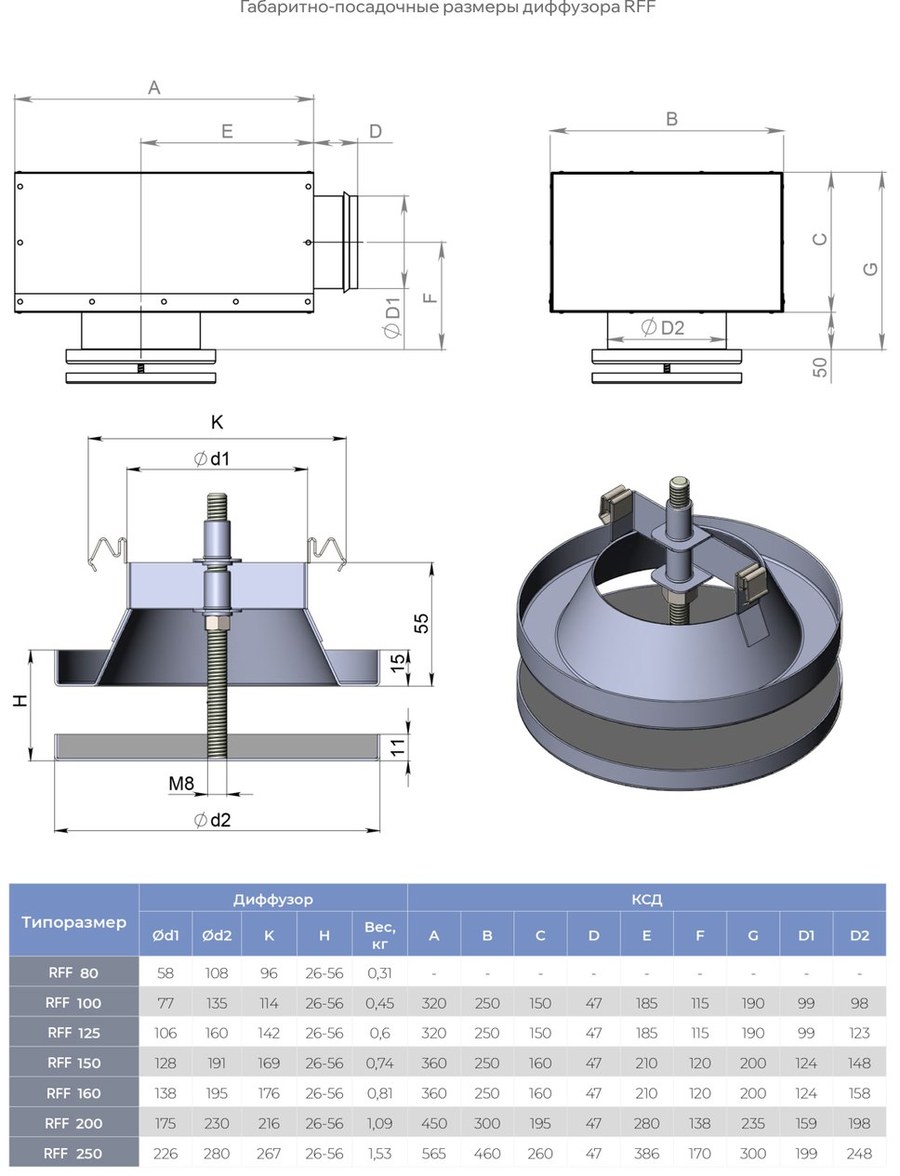

Поставляется в следующих диаметрах: ø80, ø100, ø125, ø160 и ø200, ø250.

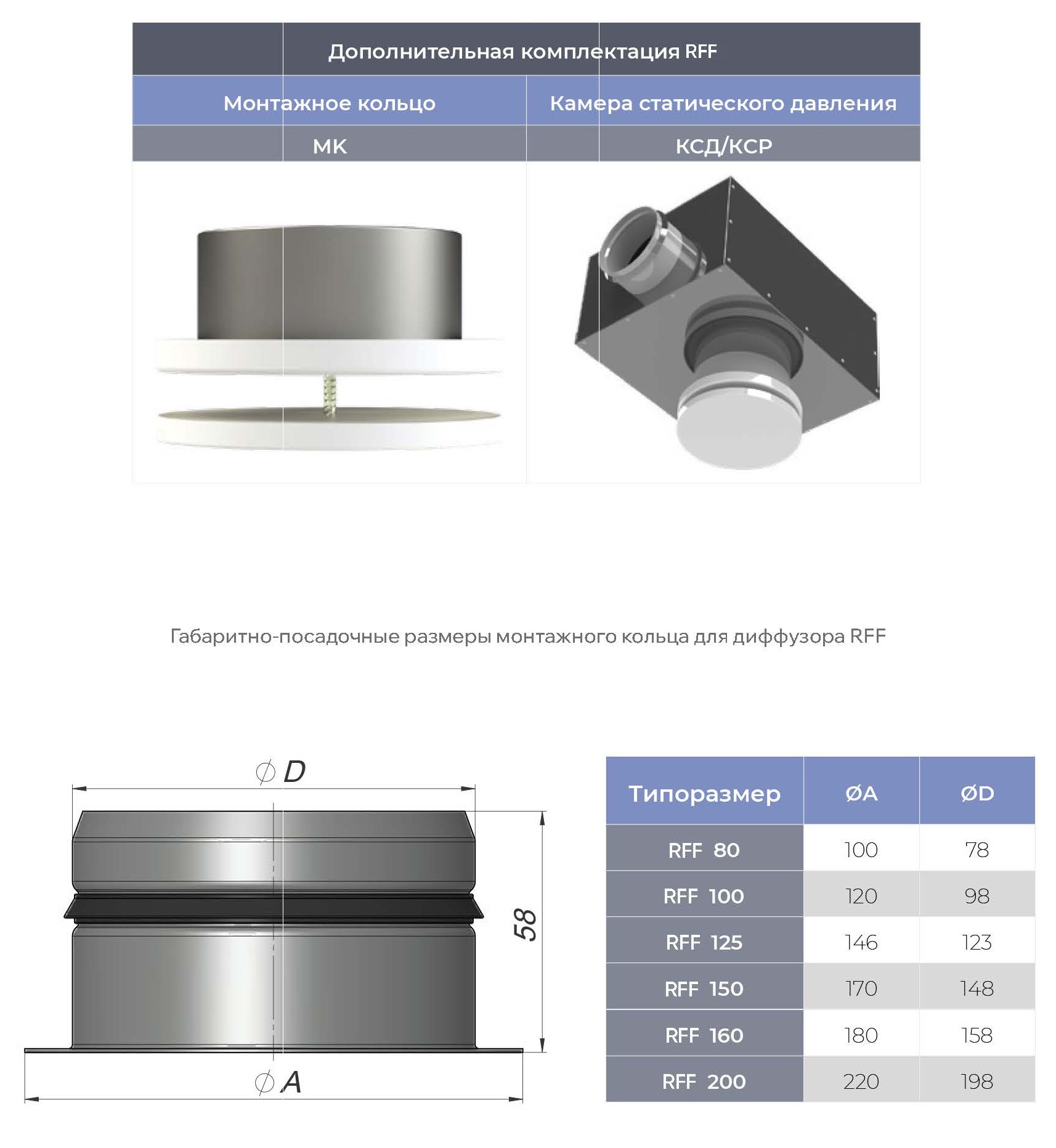

Дополнительно может комплектоваться монтажным кольцом или камерой статического давления КСД/КСР.
Диффузор RFF устанавливается непосредственно в воздуховод с помощью монтажного кольца с фиксацией распорными пружинами. Если RFF крепится к камере статического давления, то длина прямого воздуховода до камеры статического давления должна составлять не менее 4-х диаметров воздуховода.

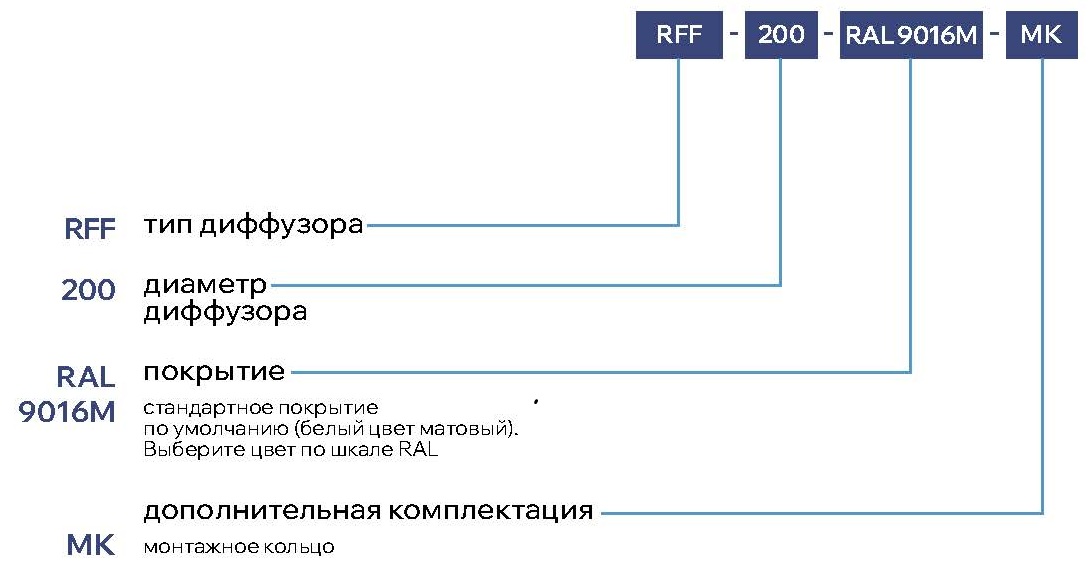

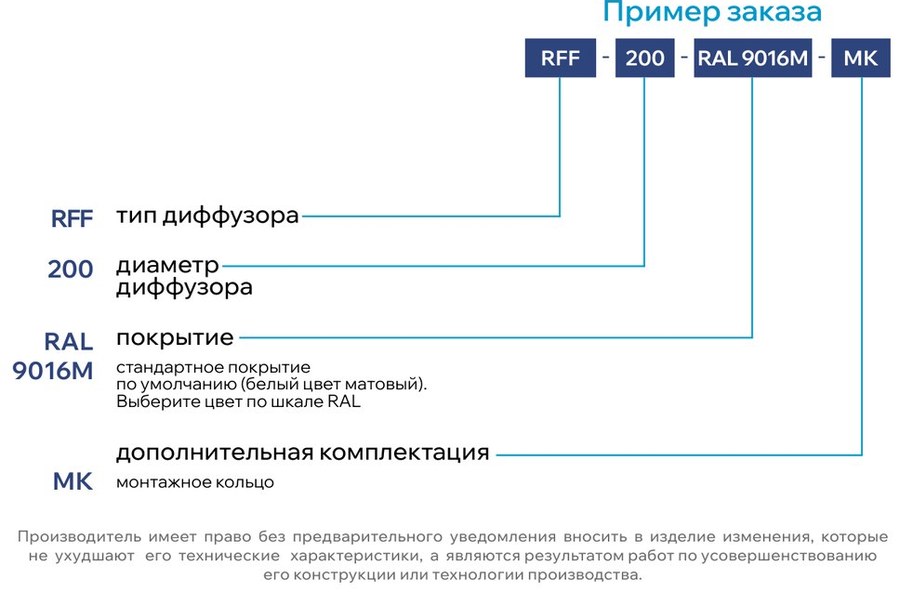

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
При заказе диффузора с камерой статического давления определяющими размерами являются размеры диффузора, поэтому в примере заказа не указываются. По требованию возможно изготовление КСД по чертежам заказчика.
Пример заказа КСД к диффузору
