Описание

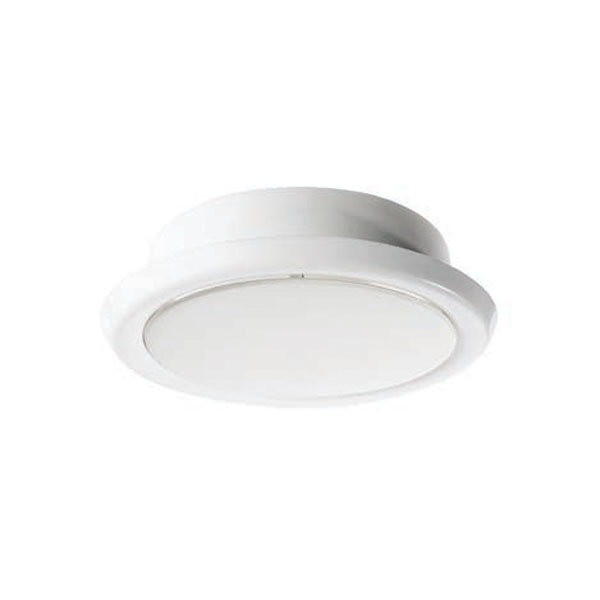

Диффузоры круглой формы PAV-B предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования, а также могут использоваться в качестве запорных клапанов при отключении системы вентиляции или отдельных ее участков.
Диффузор состоит из корпуса, присоединительного патрубка и подвижного обтекателя.
Материал диффузора – полипропилен белого цвета – выдерживает температуру до +70°С, стоек к большинству агрессивных веществ, при горении не опасен, не выделяет токсичных газов, только деформируется и не воспламеняется.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится на самонарезающих винтах к стенкам воздуховода или к подшивному потолку. Присоединительный патрубок поставляется в комплекте с диффузором.
Характеристики
Габаритные и присоединительные размеры PAV-B (мм)
| Тип диффузора | C, мм | D, мм | E, мм | F0, м2 | Вес не более, кг |
| PAV-B 100 | 55 | 100 | 150 | 0,007 | 0,2 |
| PAV-B 125 | 55 | 125 | 170 | 0,011 | 0,25 |
| PAV-B 160 | 60 | 160 | 215 | 0,018 | 0,35 |
| PAV-B 200 | 60 | 200 | 258 | 0,029 | 0,45 |
| PAV-B 250 | 60 | 250 | 308 | 0,046 | 0.66 |
Аэродинамические и акустические характеристики PAV-B
