Описание

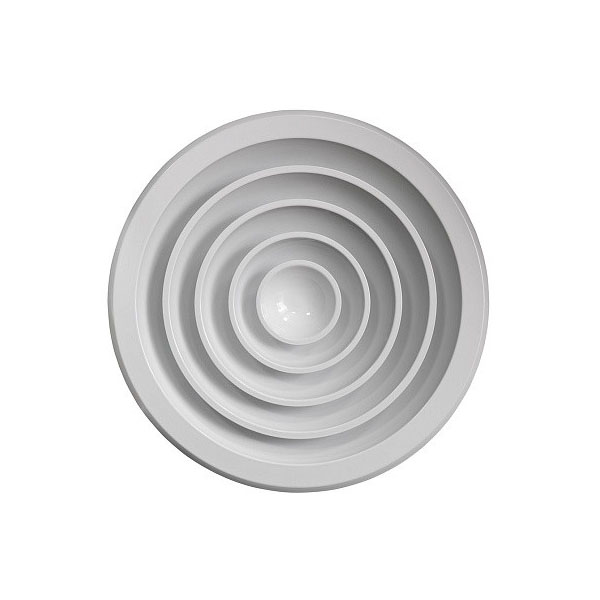

Диффузоры круглые типа DK предназначены для применения в приточных и вытяжных системах вентиляции и кондиционирования.
Диффузоры оснащены пластиковым регулятором расхода воздуха, для доступа к которому предусмотрена съемная центральная часть.
Изготовлены из алюминия и имеют порошковое покрытие белого цвета RAL 9016.
Характеристики
Габаритные и присоединительные размеры (мм)
|
Тип диффузора |
A |
D |
E |
|
DK 200 |
307 |
199 |
275 |
|
DK 250 |
357 |
249 |
325 |
|
DK 300 |
407 |
299 |
375 |
|
DK 350 |
457 |
349 |
425 |
Технические характеристики
|
Тип диффузора |
Объем воздуха, м3/ч |
Скорость потока, м/с |
Давление, Па |
Минимальная дальность потока, м |
Дальность потока, м |
Уровень шума, дБ(А) |
|
200 |
200 |
2,39 |
0,57 |
0,66 |
1,15 |
<15 |
|
400 |
4,78 |
1,73 |
1,31 |
2,03 |
32 |
|
|
600 |
7,17 |
3,66 |
1,97 |
2,90 |
43 |
|
|
250 |
200 |
1,55 |
0,35 |
0,53 |
0,98 |
<15 |
|
400 |
3,10 |
0,83 |
1,06 |
1,69 |
21 |
|
|
600 |
4,65 |
1,64 |
1,59 |
2,39 |
33 |
|
|
800 |
6,20 |
2,78 |
2,11 |
3,10 |
41 |
|
|
300 |
200 |
1,08 |
0,27 |
0,44 |
0,87 |
<15 |
|
400 |
2,15 |
0,50 |
0,88 |
1,45 |
<15 |
|
|
600 |
3,23 |
0,89 |
1,32 |
2,04 |
24 |
|
|
800 |
4,31 |
1,44 |
1,76 |
2,63 |
32 |
|
|
350 |
200 |
0,81 |
0,23 |
0,38 |
0,79 |
<15 |
|
400 |
1,61 |
0,36 |
0,76 |
1,28 |
<15 |
|
|
600 |
2,42 |
0,58 |
1,14 |
1,80 |
17 |
|
|
800 |
3,22 |
0,89 |
1,52 |
2,31 |
25 |
Аэродинамические и акустические характеристики
