Теневой вентиляционный диффузор предназначен для установки в натяжной потолок. Диффузор применяется как для притока с горизонтальной подачей воздуха, так и для вытяжки.
Особенности диффузора:
- Типоразмеры 100, 125, 160, 200 соответствуют диаметру подводящего воздуховода
- Скрытый монтаж. После установки диффузора остаются видимыми только щель и лицевая панель, что соответствует тенденциям современного интерьера – минимализм
- Возможность подключения к воздуховоду напрямую с помощью монтажного кольца (МК) или посредством адаптера (КСД)
- Адаптер (КСД) для подключения к воздуховоду поставляется в сборе с диффузором. Специально разработанная конструкция позволяет добиться минимального занижения потолков до 106 мм
- Съемная лицевая панель на мощных магнитах и страховочный трос придают надежность конструкции
- Возможность комплектации клапаном расхода для регулировки объема подаваемого воздуха
- Покрытие диффузора порошковая полиэфирная эмаль RAL 9016M (цвет белый матовый), оттенок цвета специально подобран под цвет белого матового полотна. Адаптер поставляет без покрытия. По запросу возможно покрытие в любой цвет по каталогу RAL как диффузора, так и адаптера
- Материал изготовления – оцинкованная сталь 0,9 мм

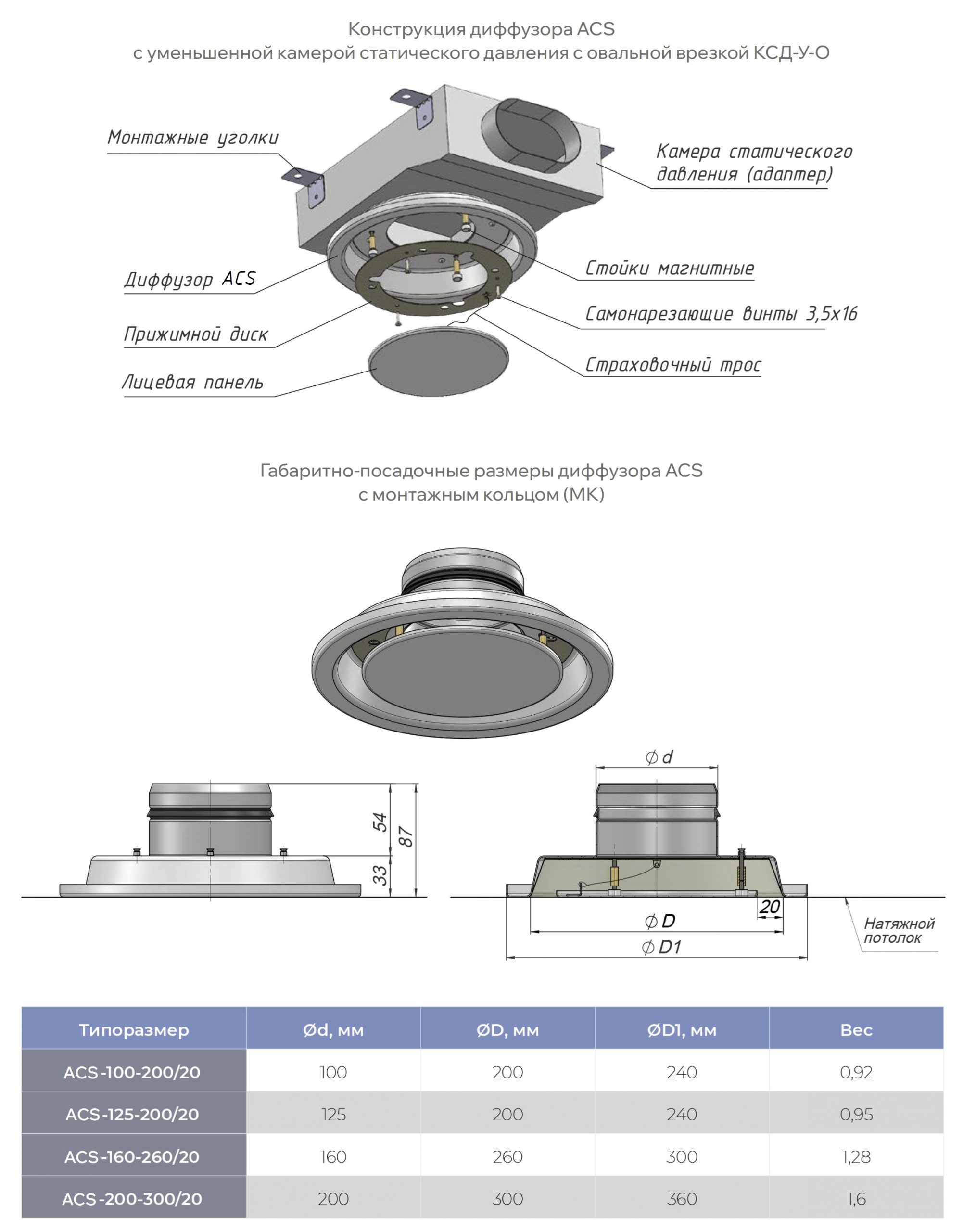

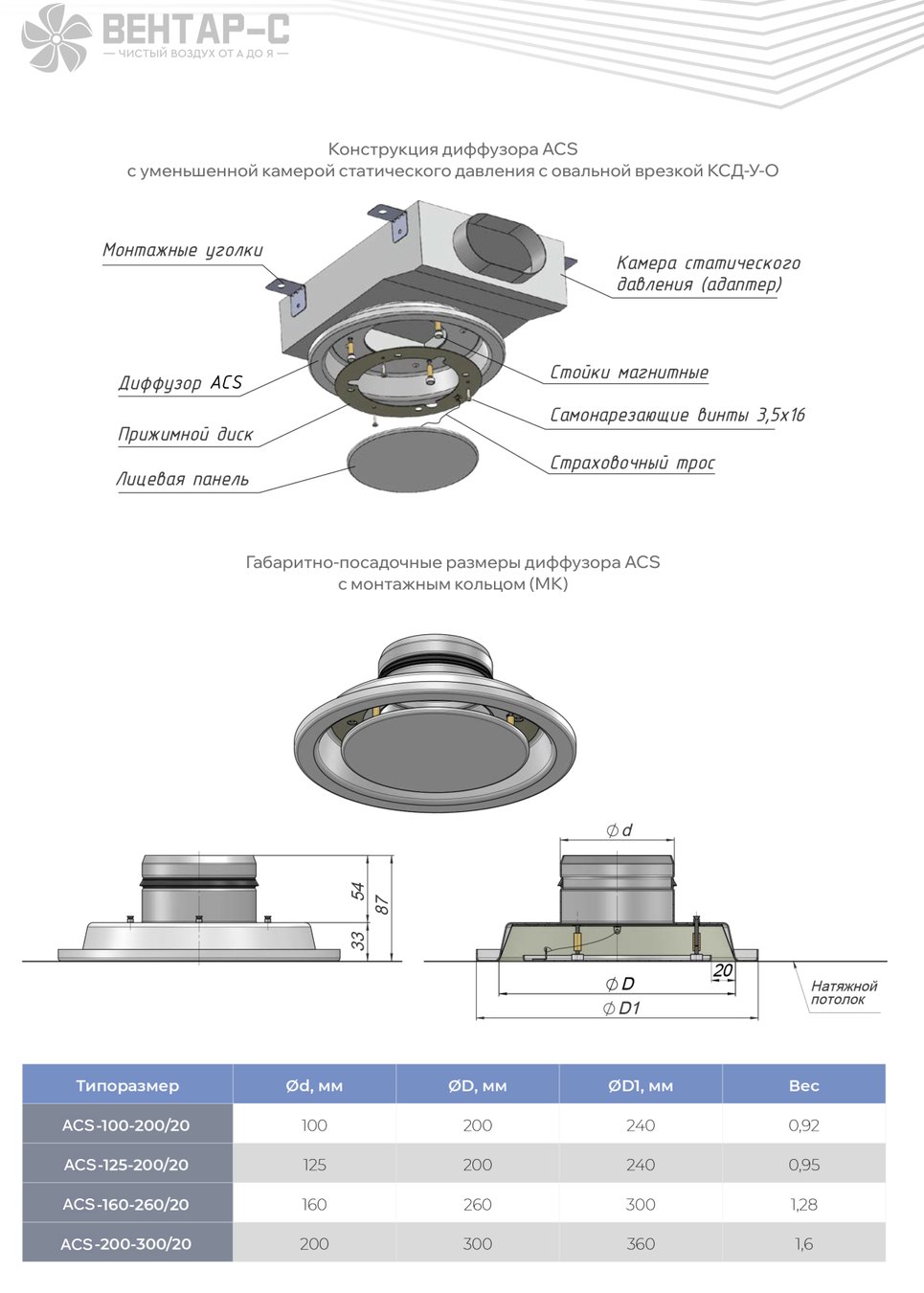

Конструкция диффузора ACS
с уменьшенной камерой статического давления с овальной врезкой КСД-У-О

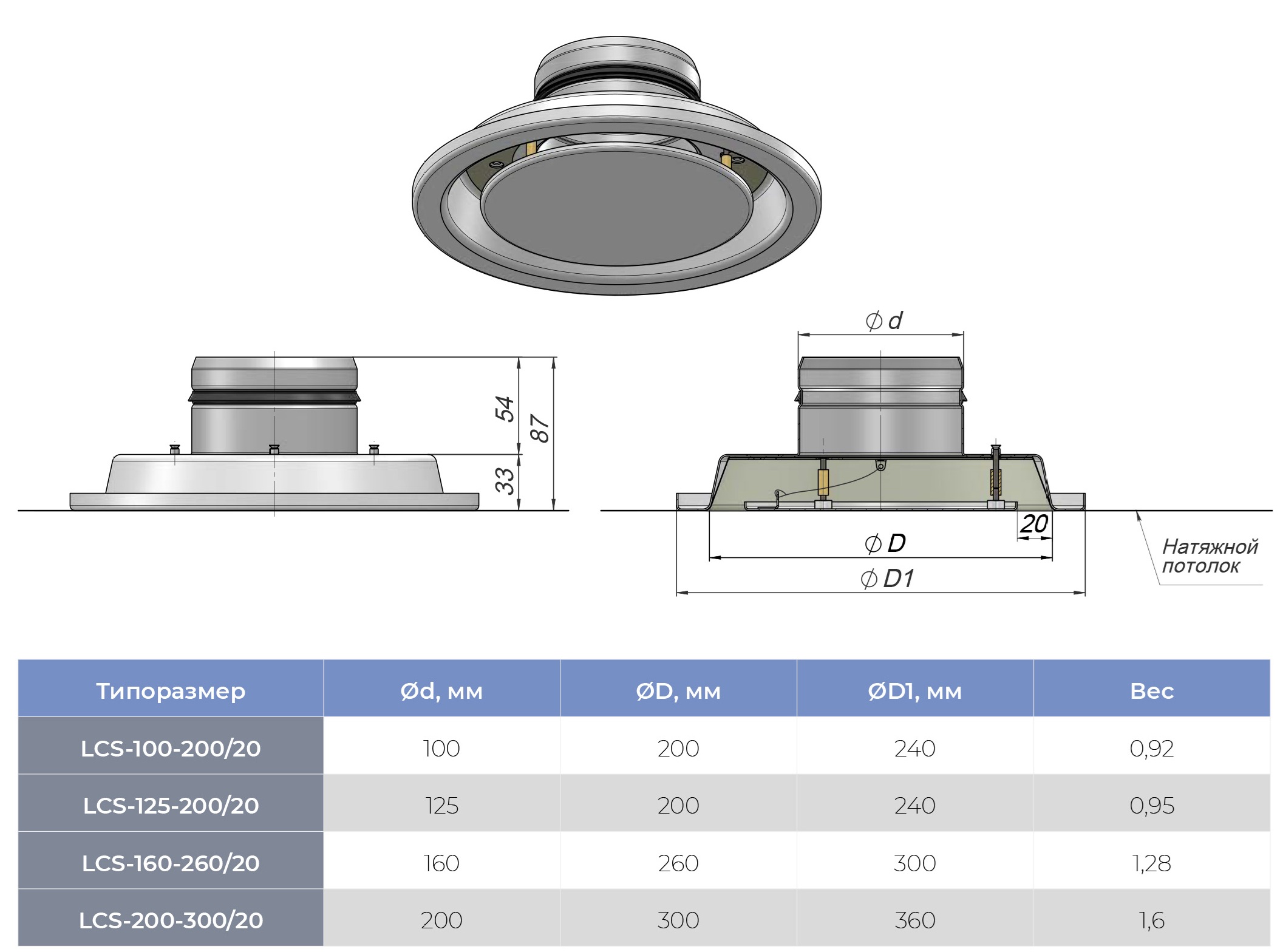

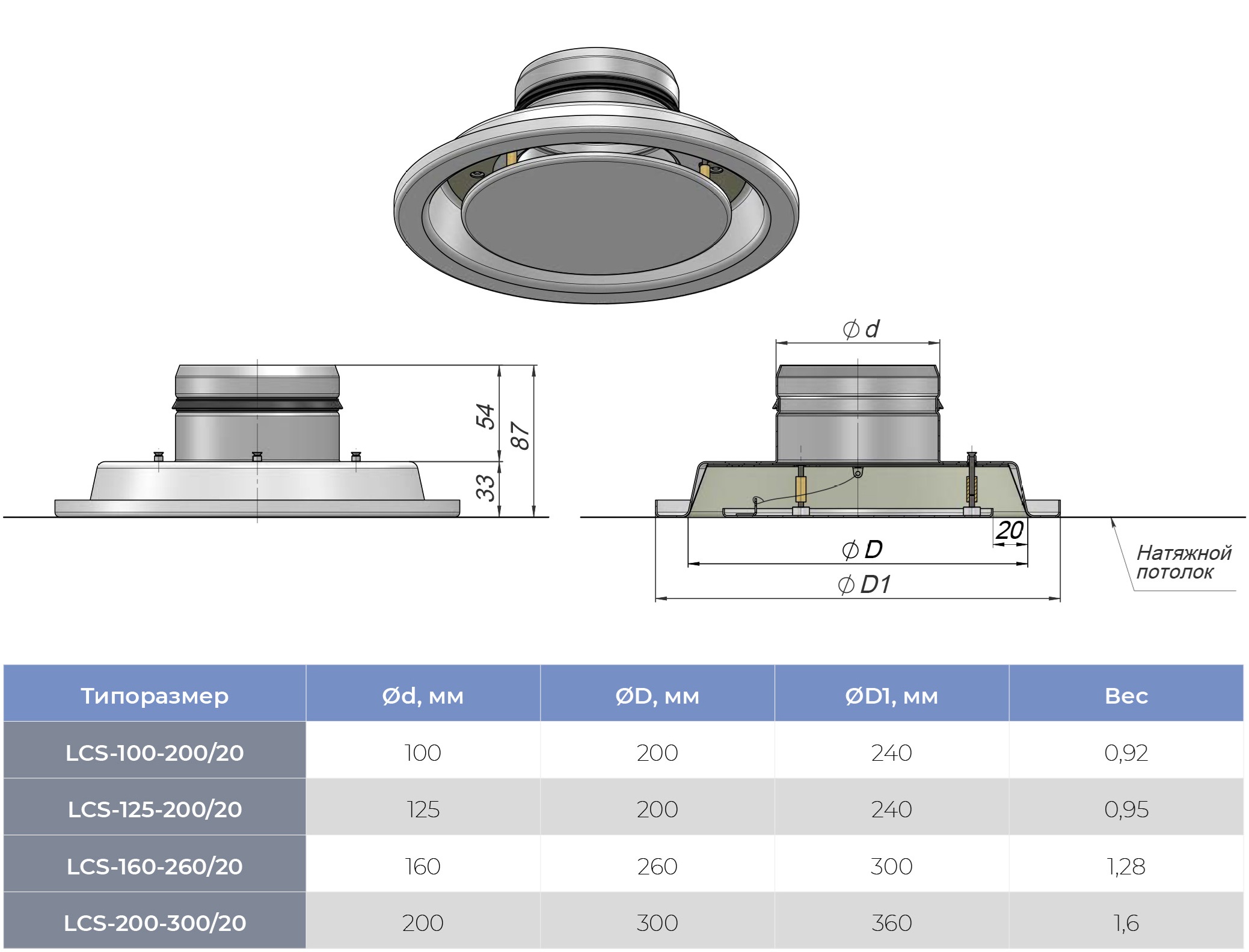

Габаритно-посадочные размеры диффузора ACS
с монтажным кольцом (МК)

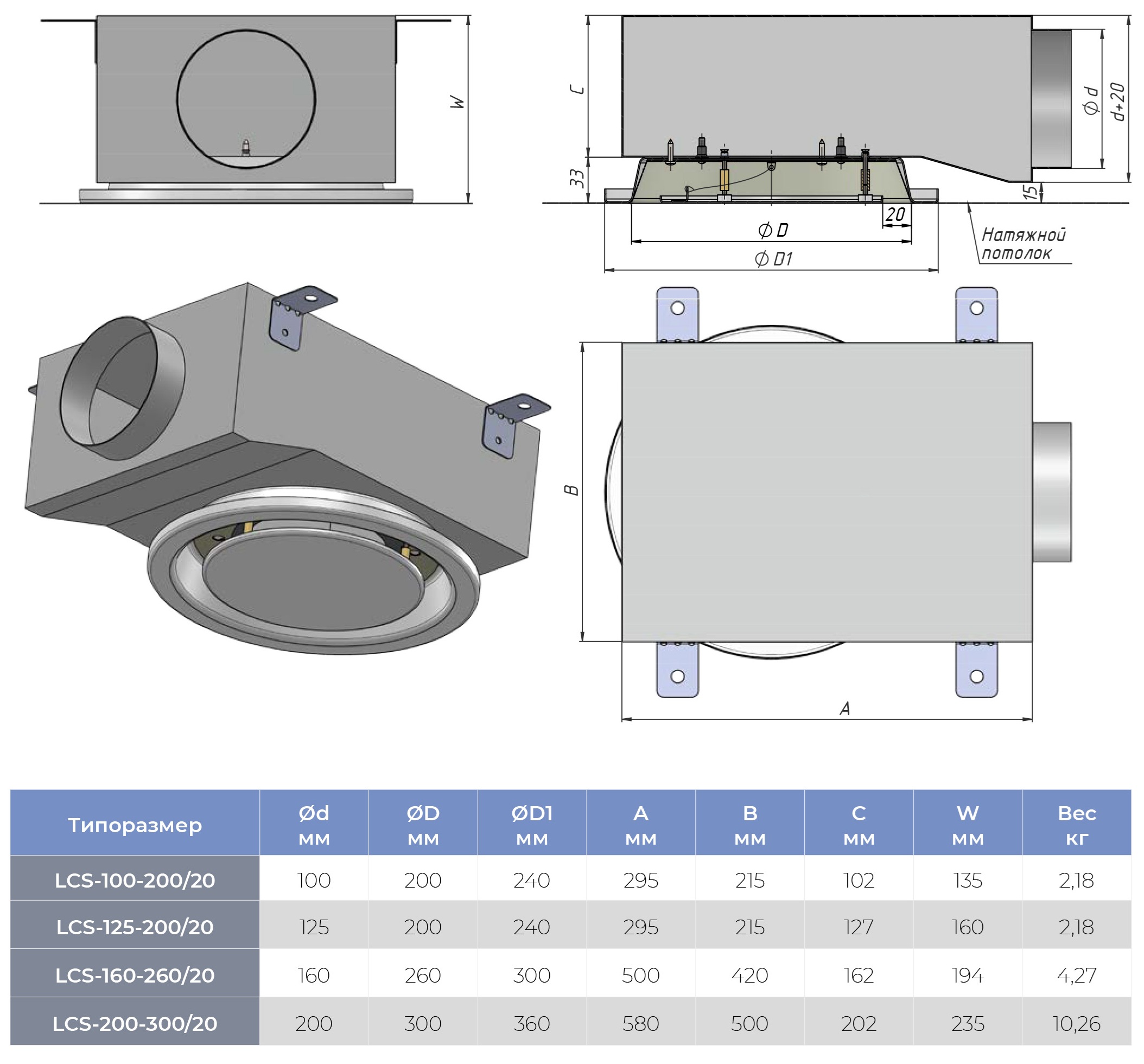

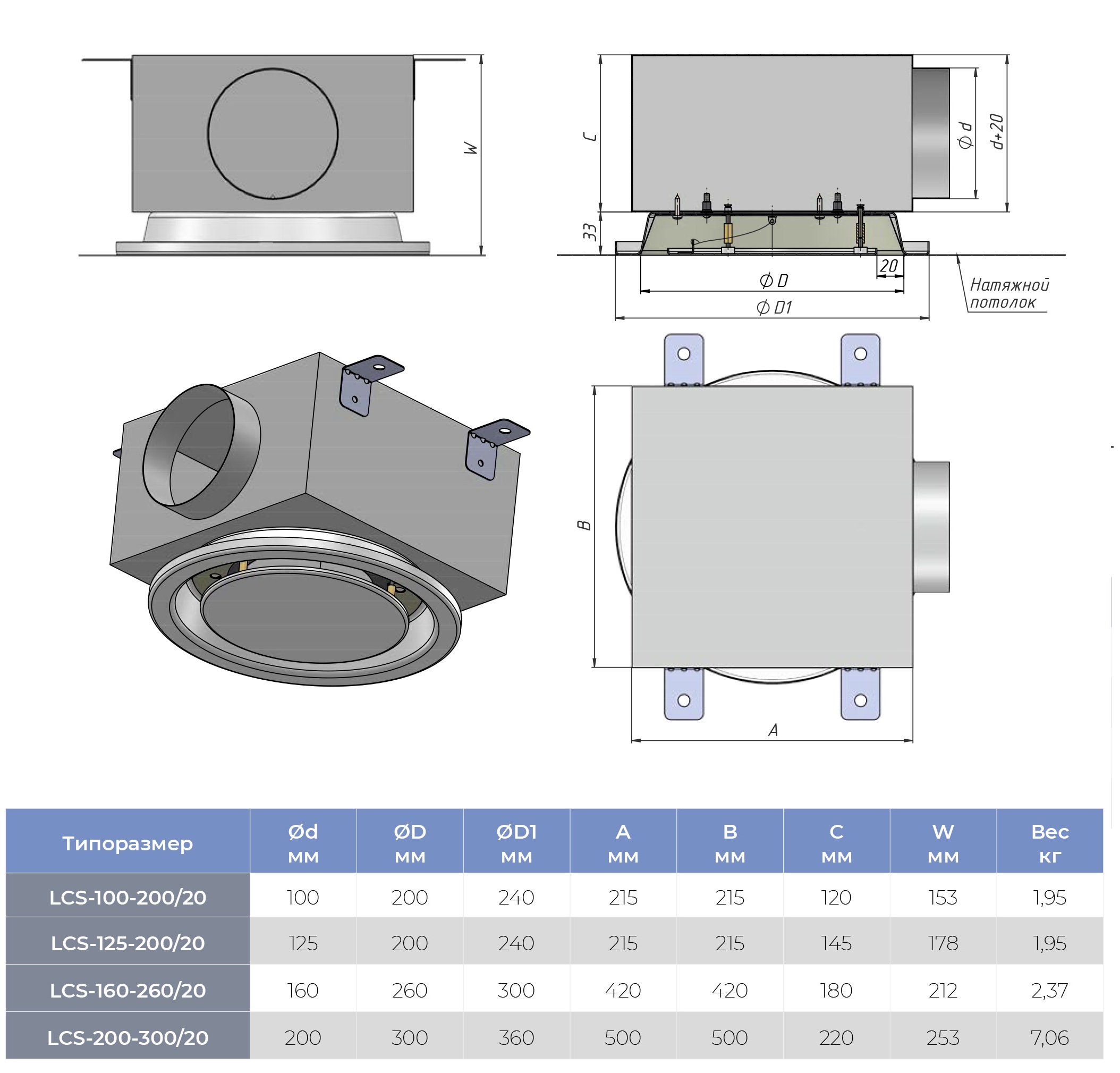

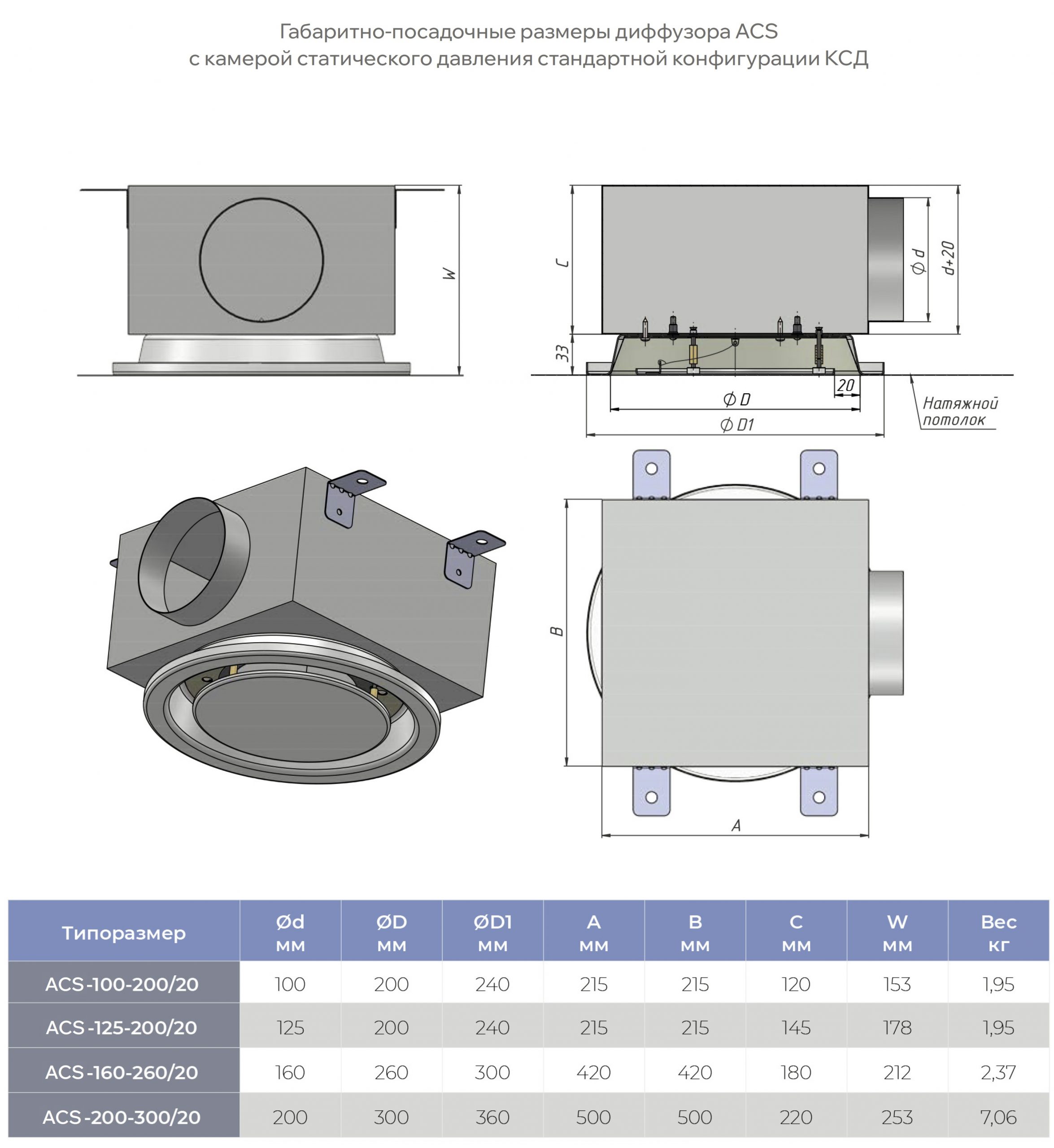

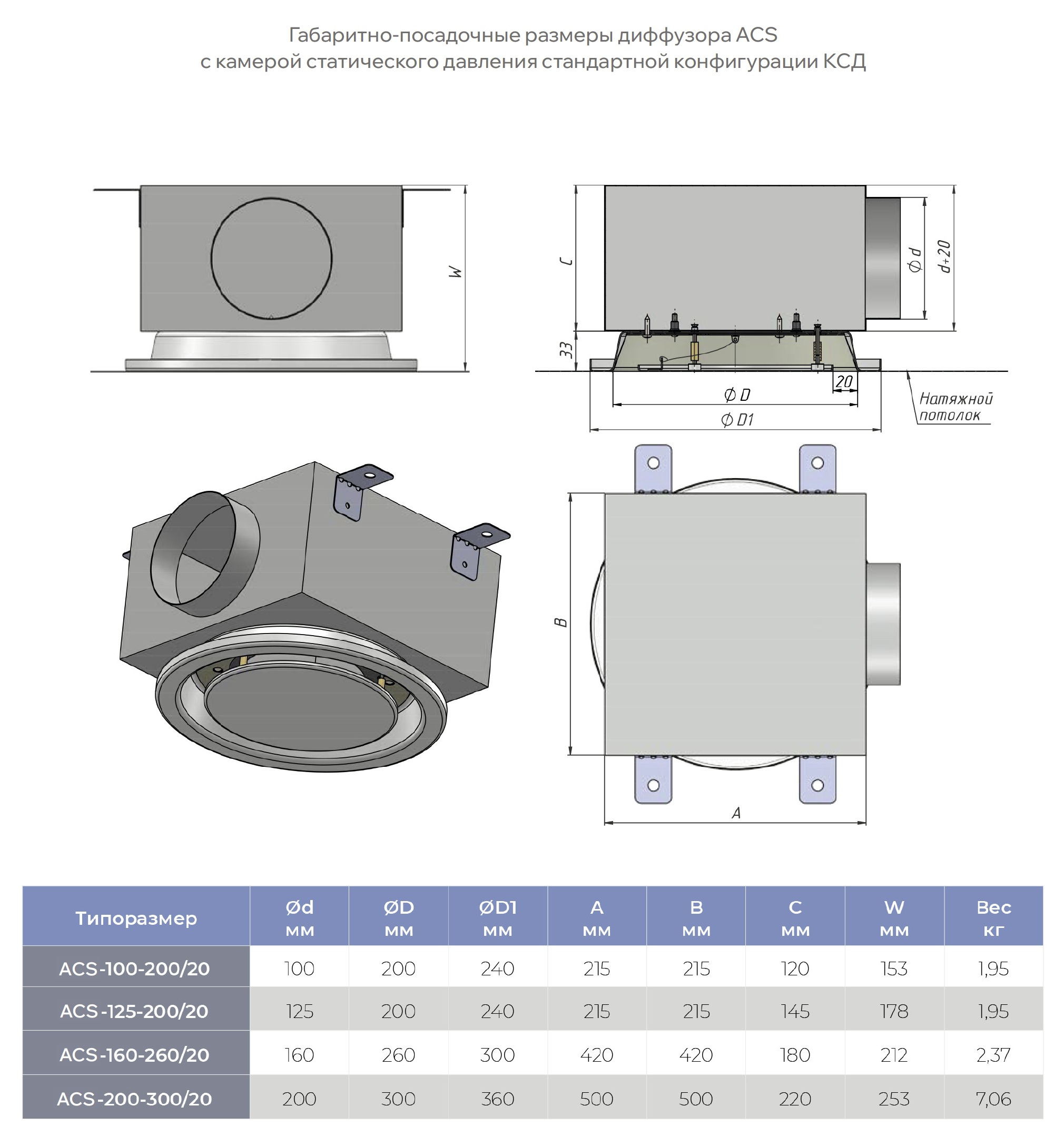

Габаритно-посадочные размеры диффузора ACS
с камерой статического давления стандартной конфигурации КСД

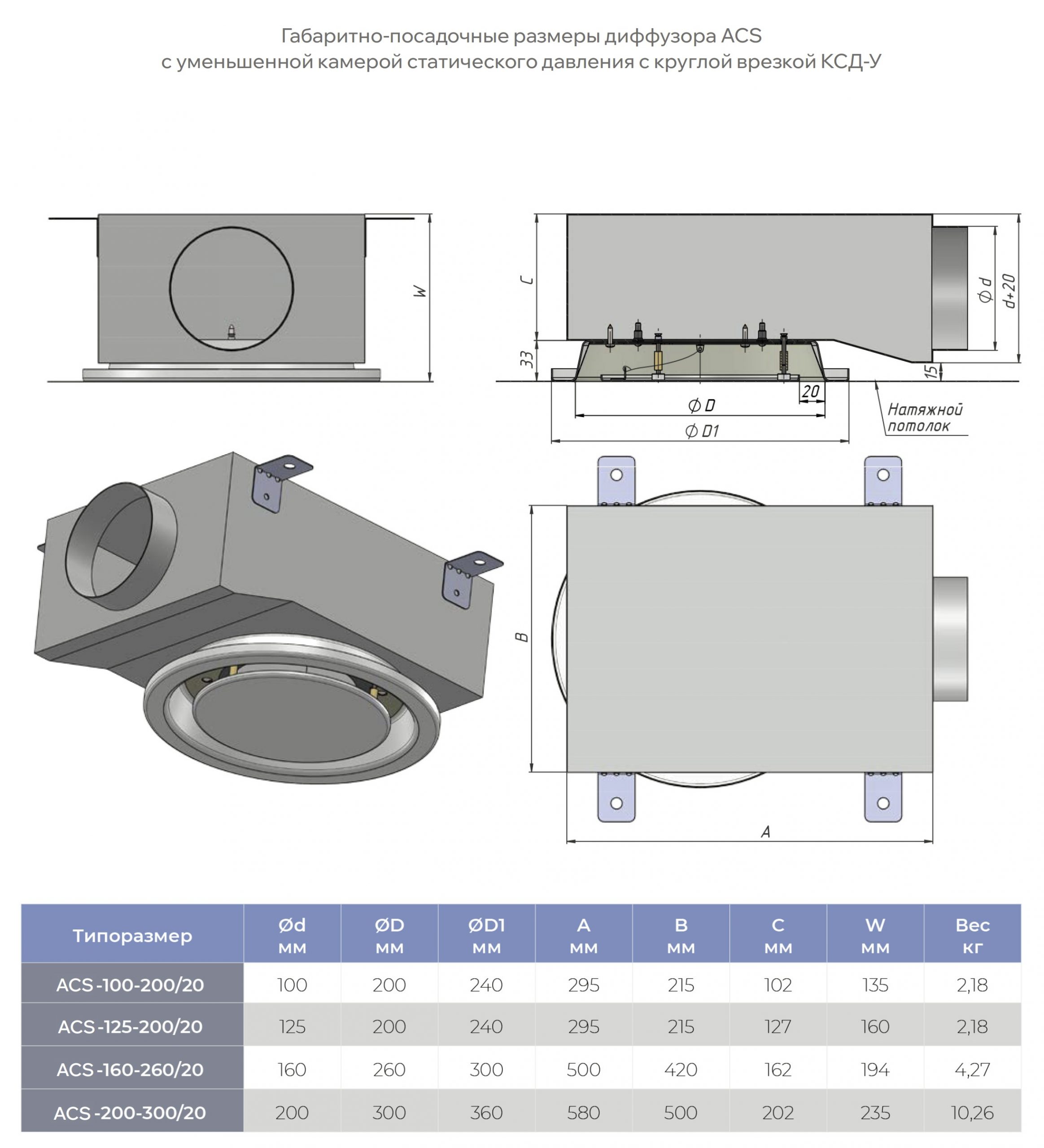

Габаритно-посадочные размеры диффузора ACS
с уменьшенной камерой статического давления с круглой врезкой КСД-У

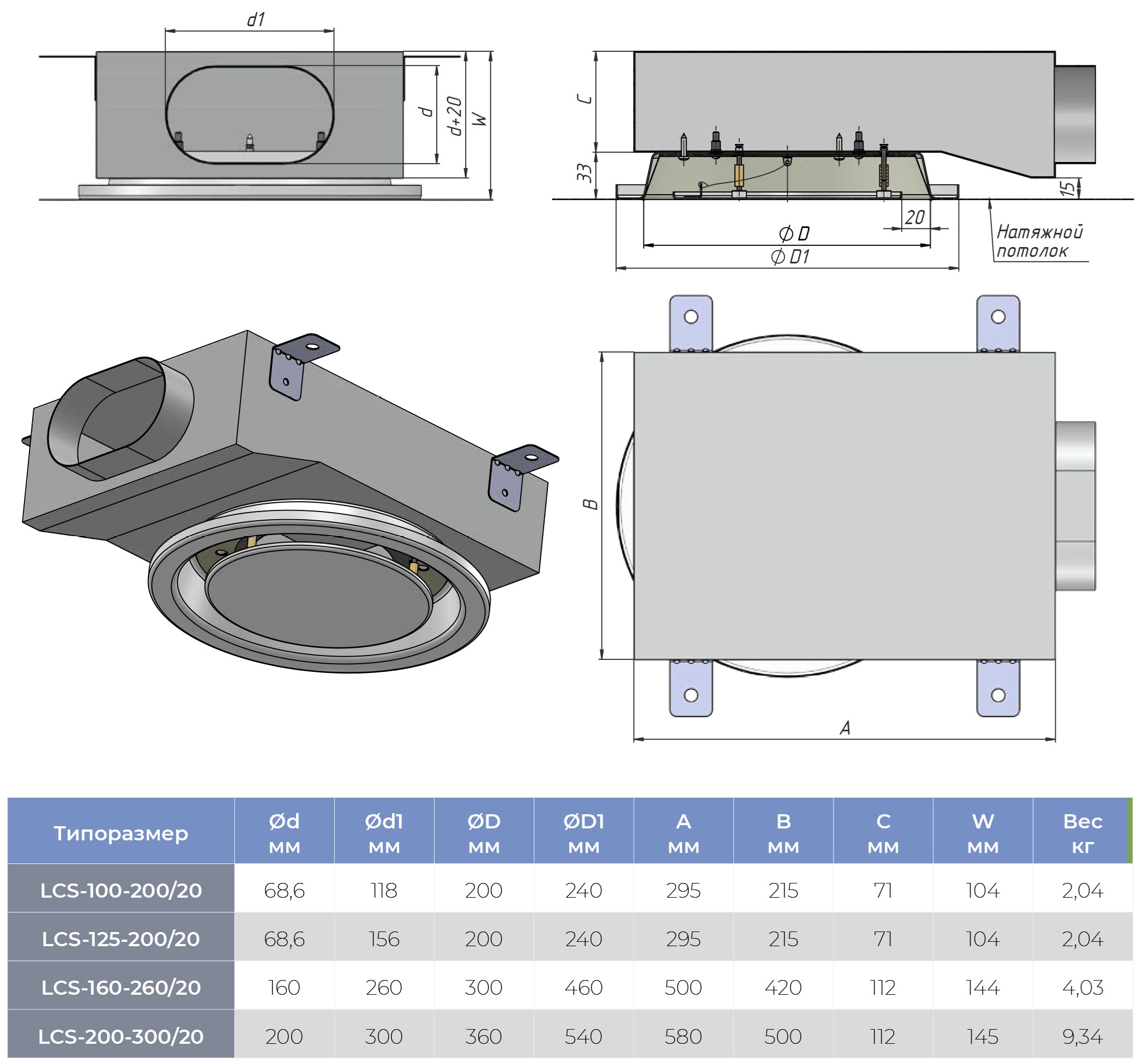

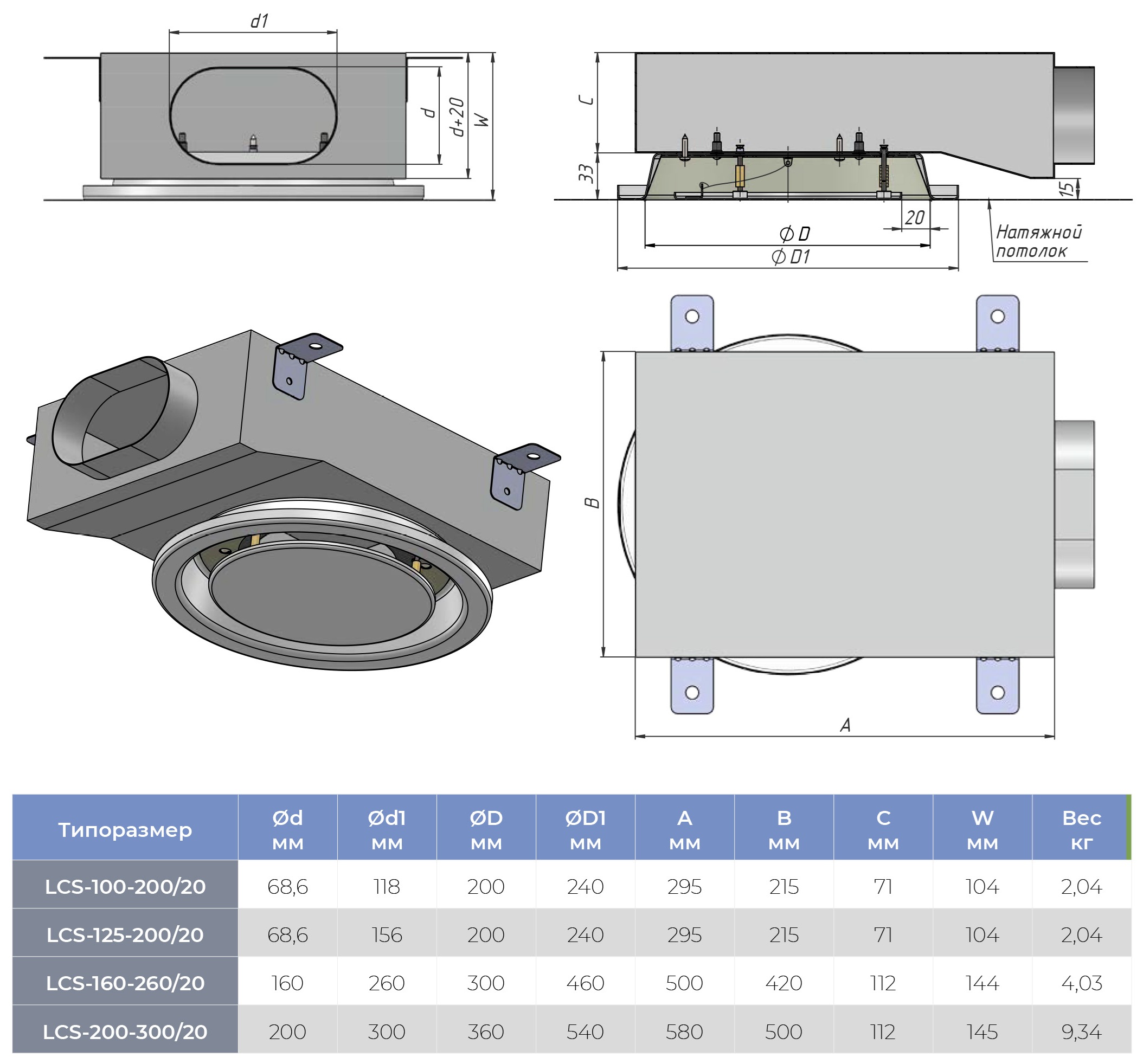

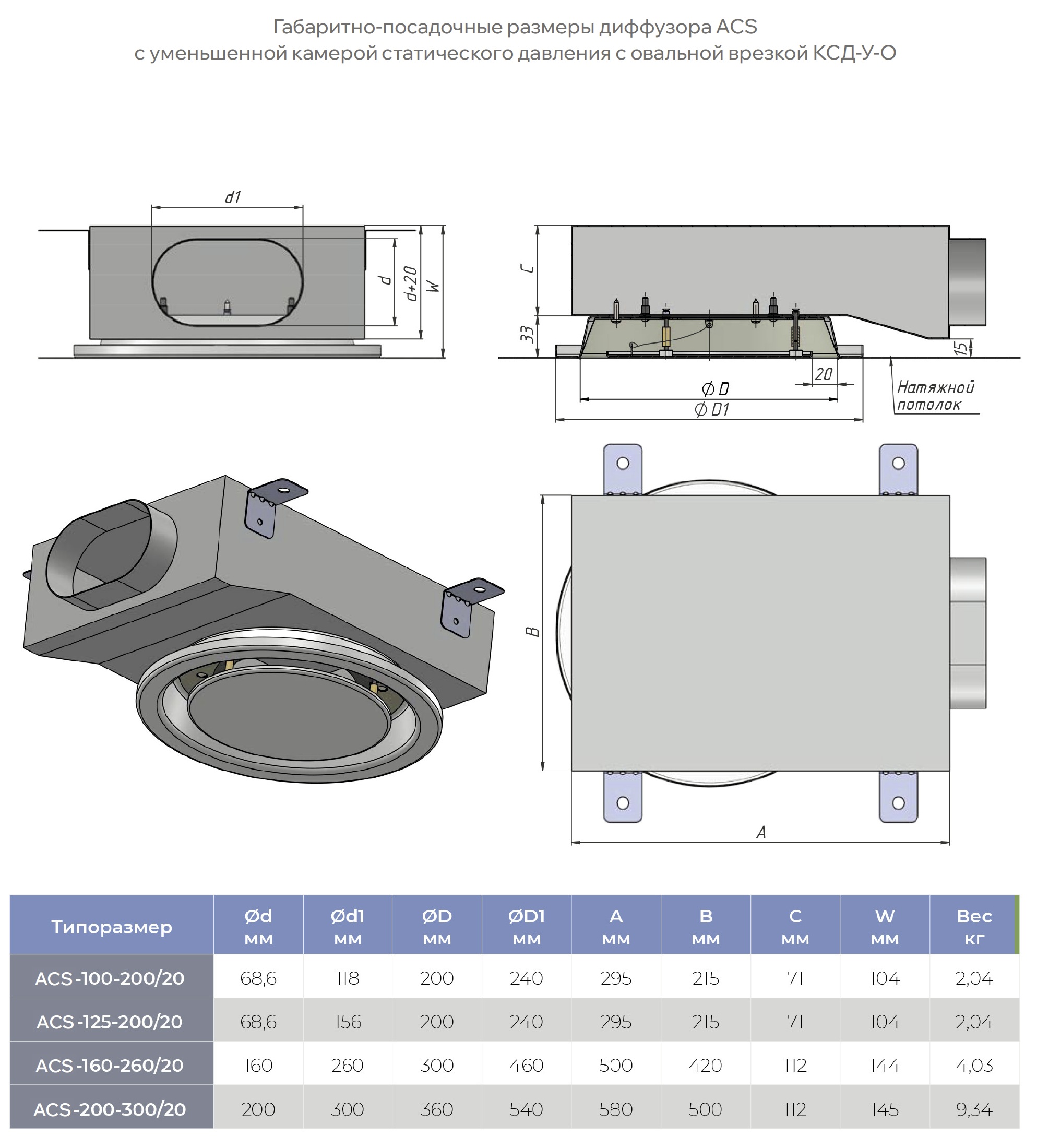

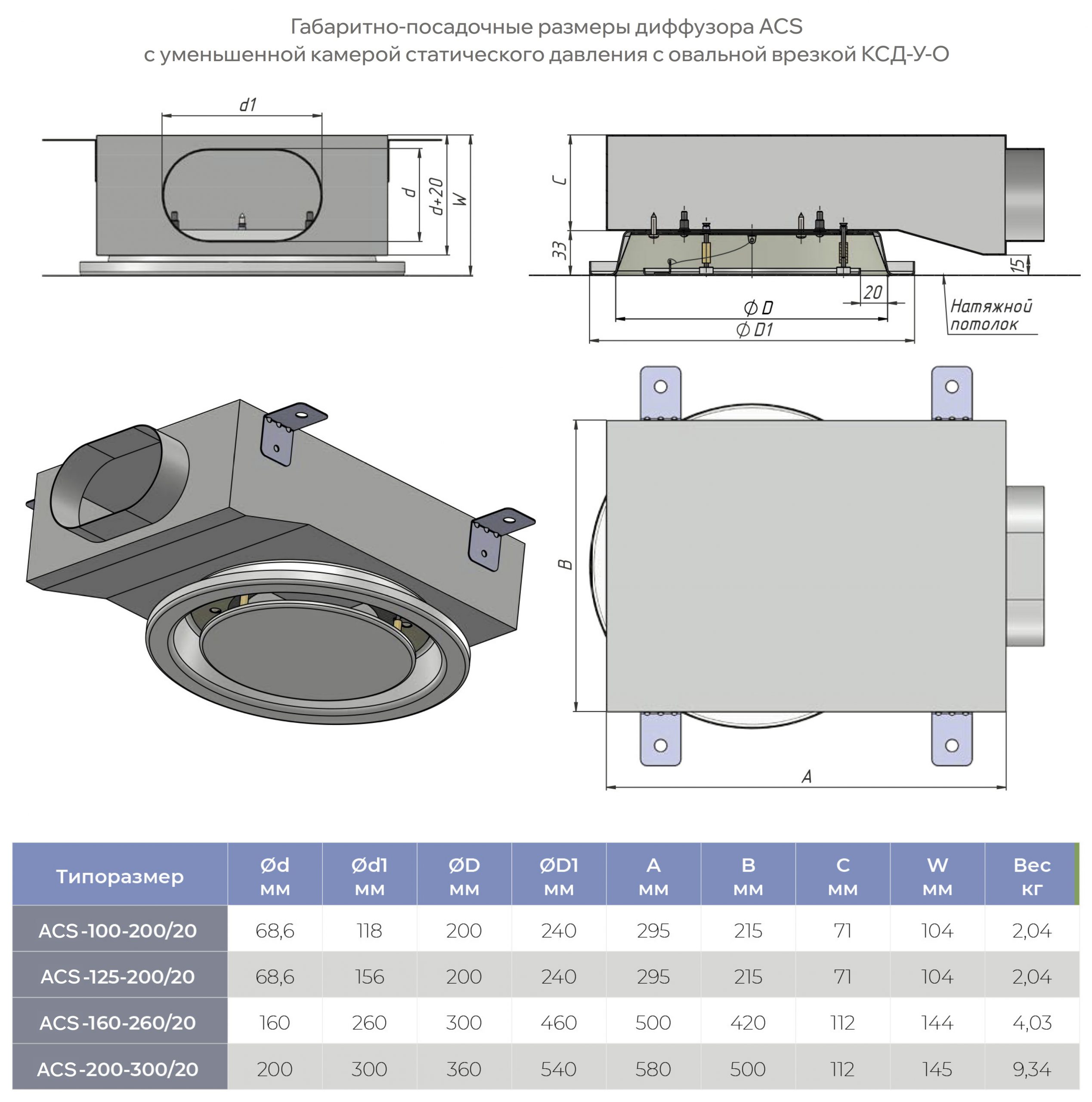

Габаритно-посадочные размеры диффузора ACS
с уменьшенной камерой статического давления с овальной врезкой КСД-У-О

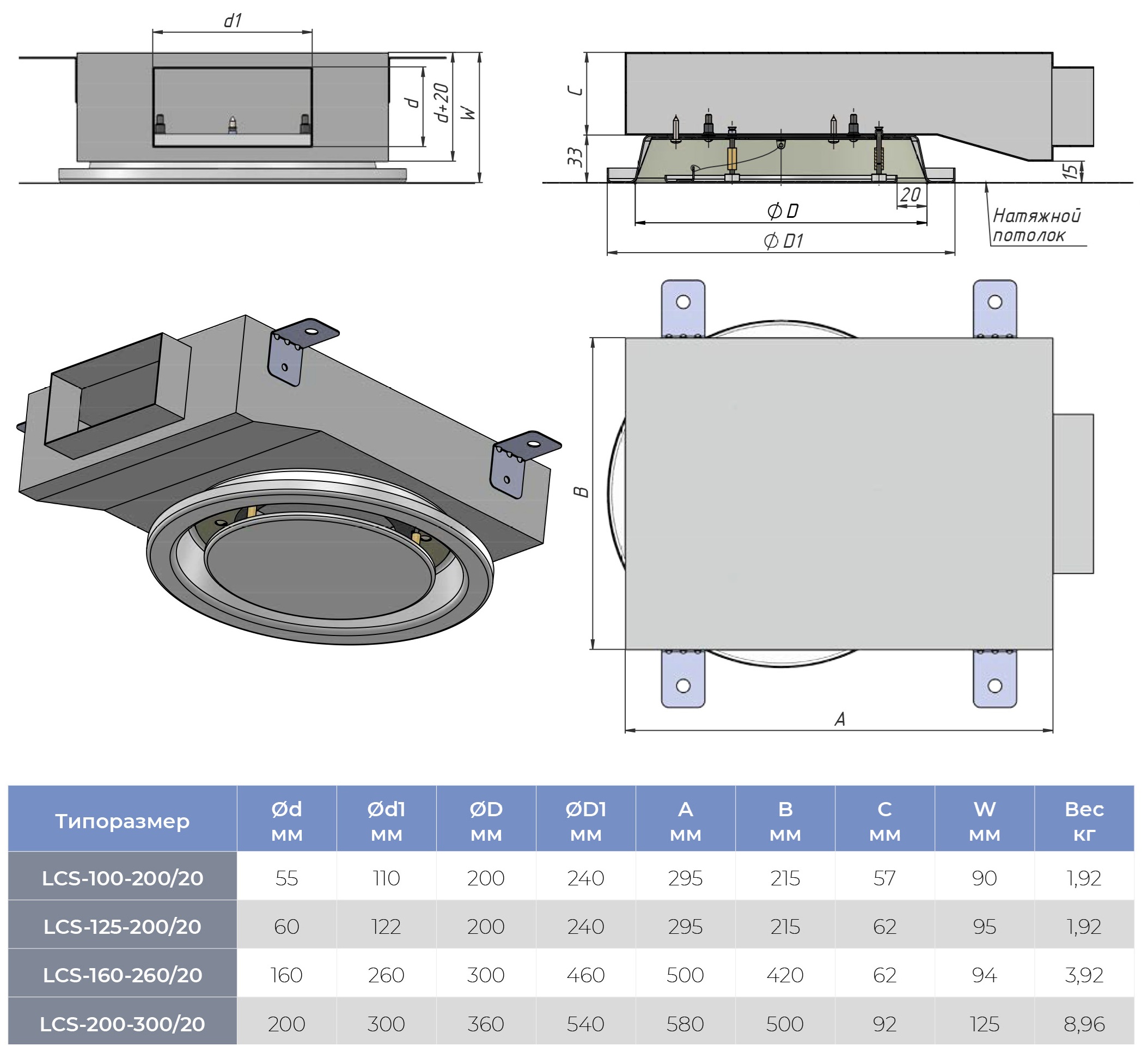

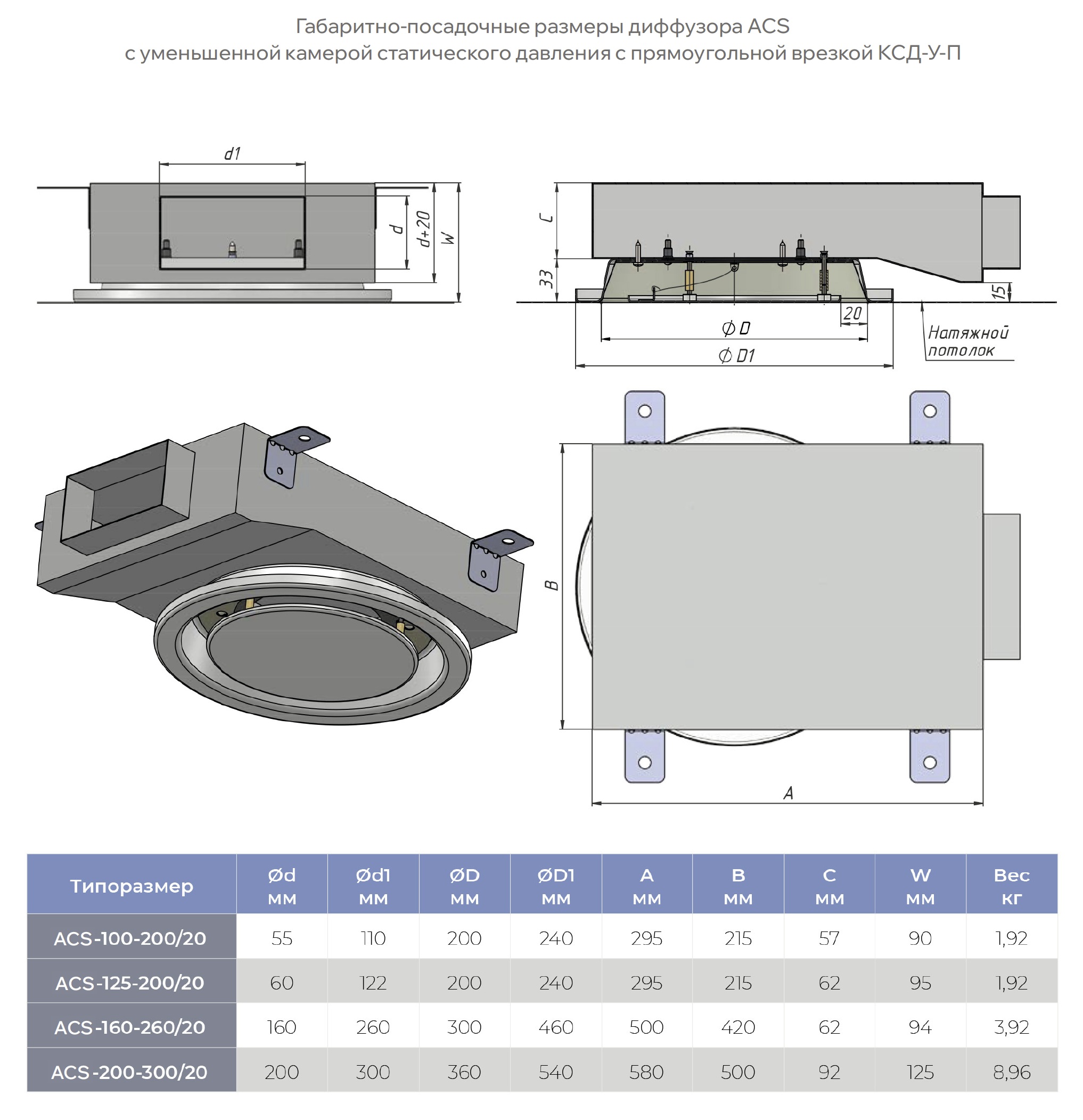

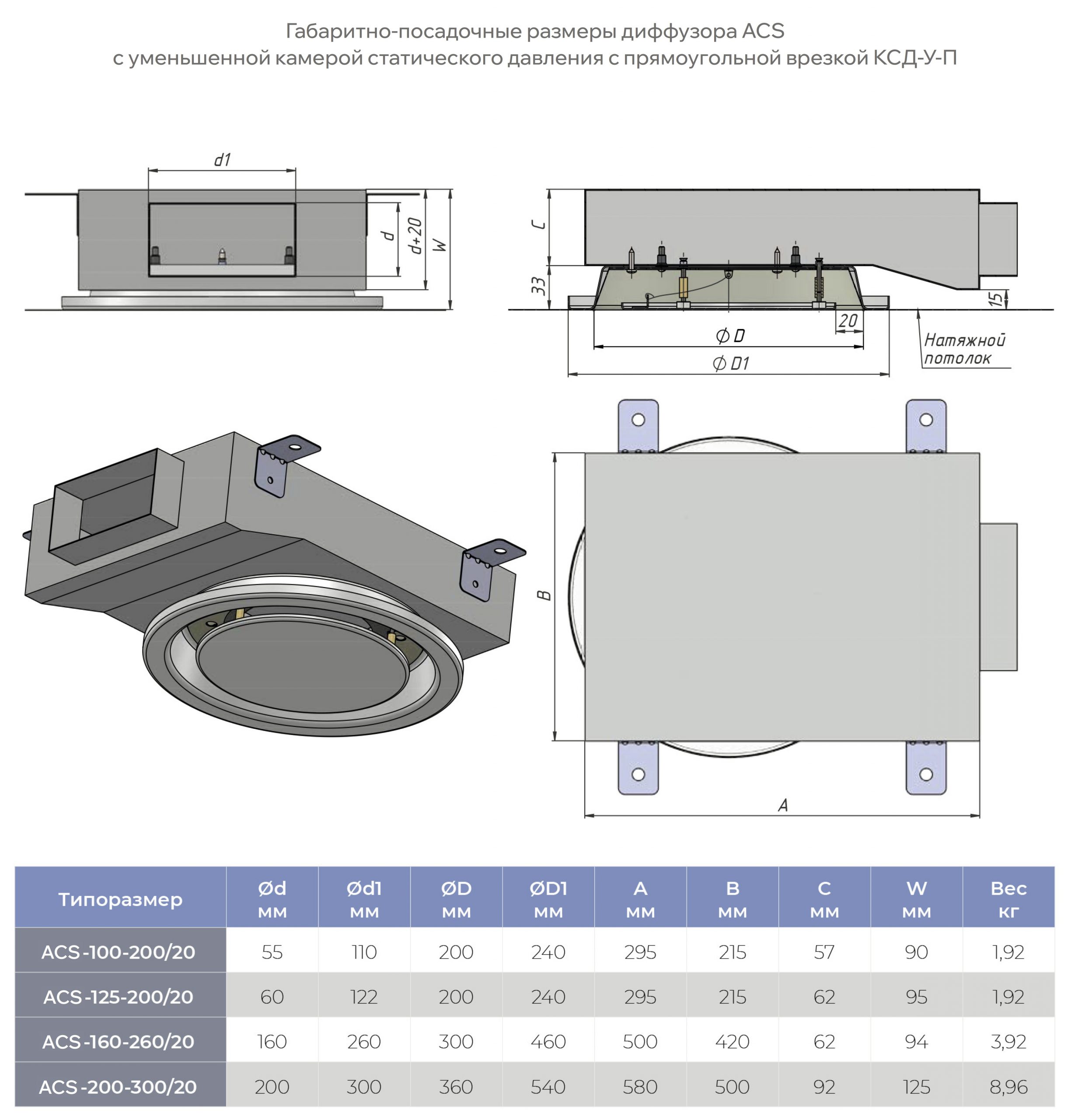

Габаритно-посадочные размеры диффузора ACS
с уменьшенной камерой статического давления с прямоугольной врезкой КСД-У-П

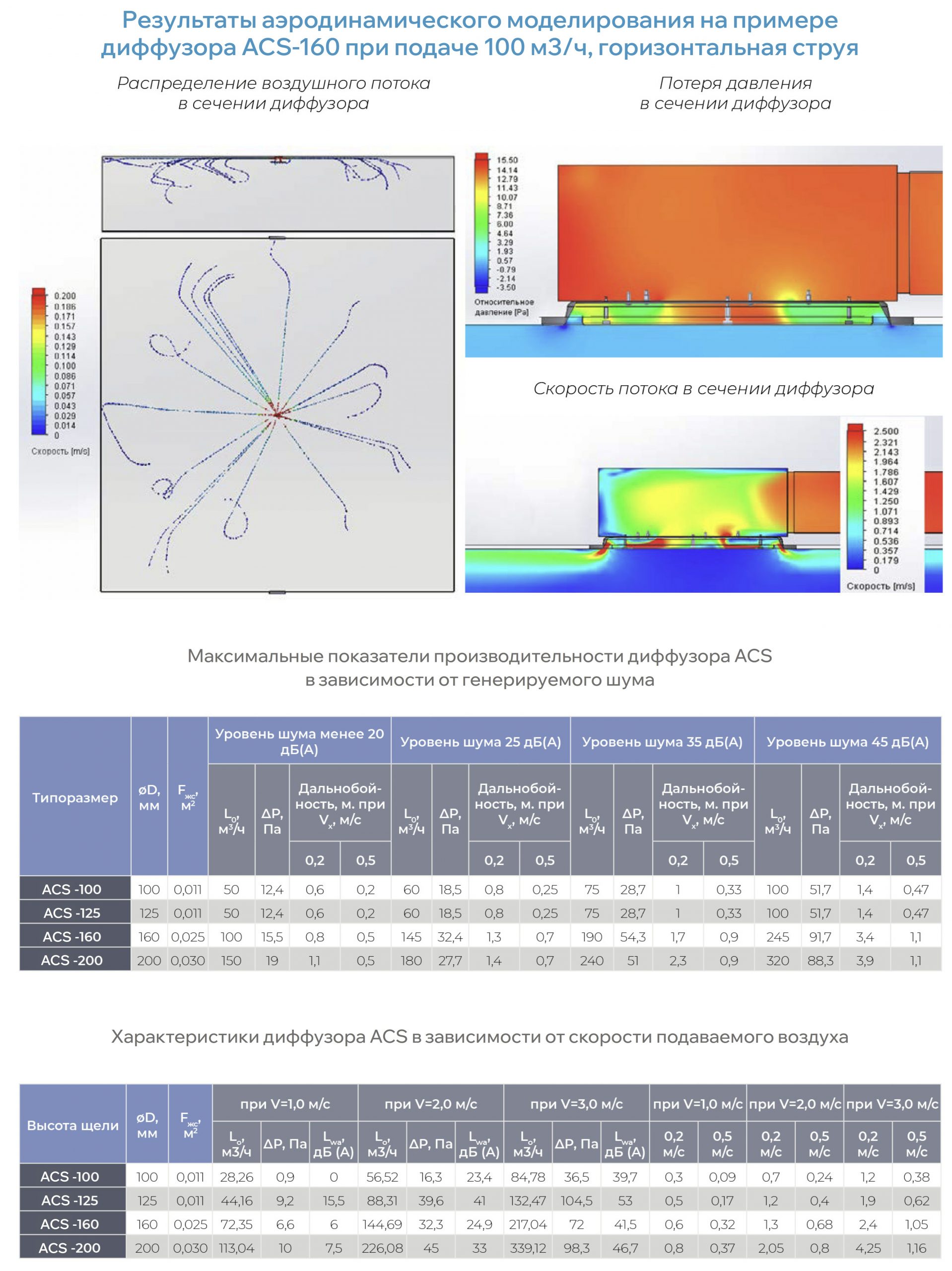

Результаты гидрогазодинамического моделирования на примере диффузора ACS-160 при подаче 100 м3/ч
Максимальные показатели производительности диффузора ACS
в зависимости от генерируемого шума

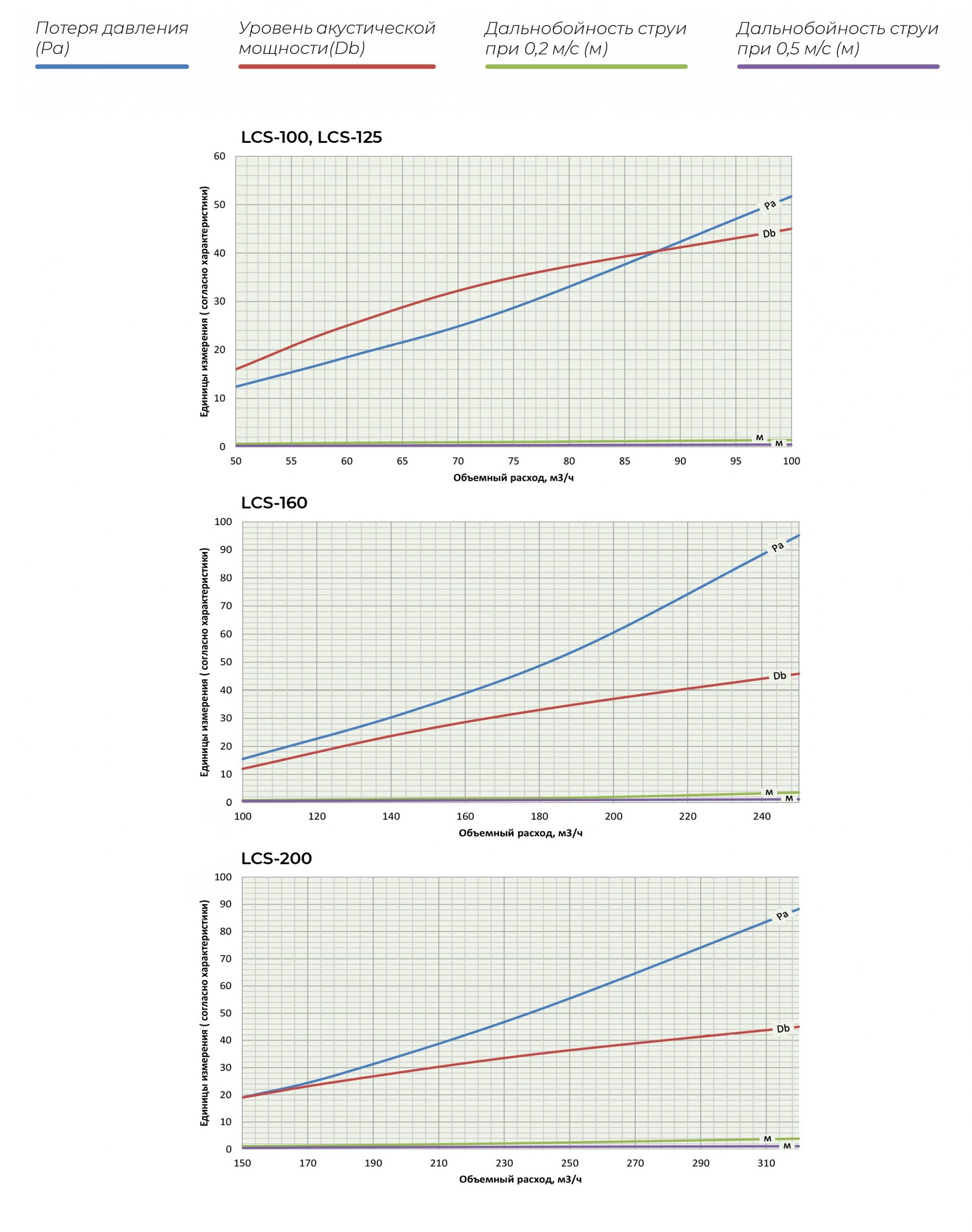

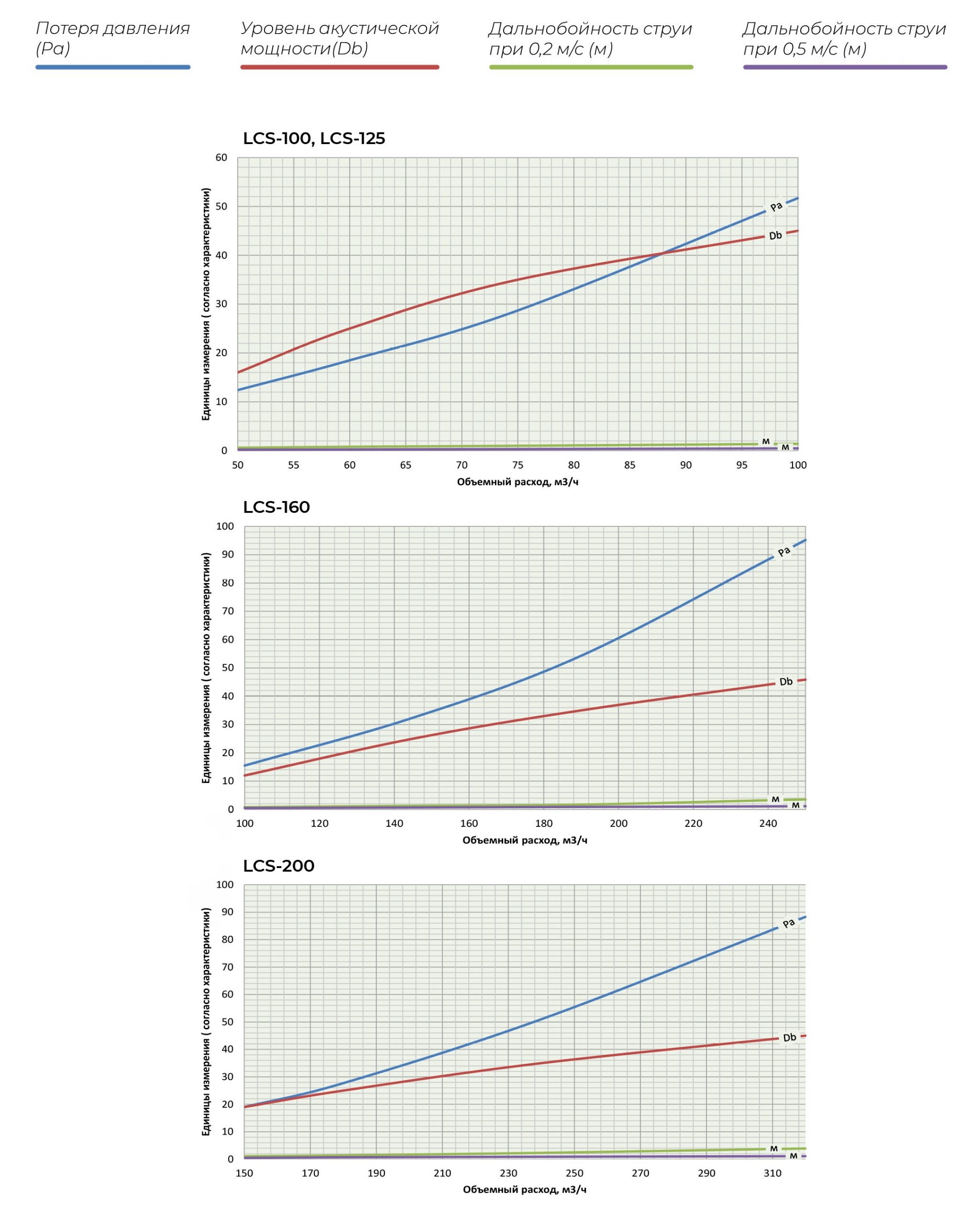

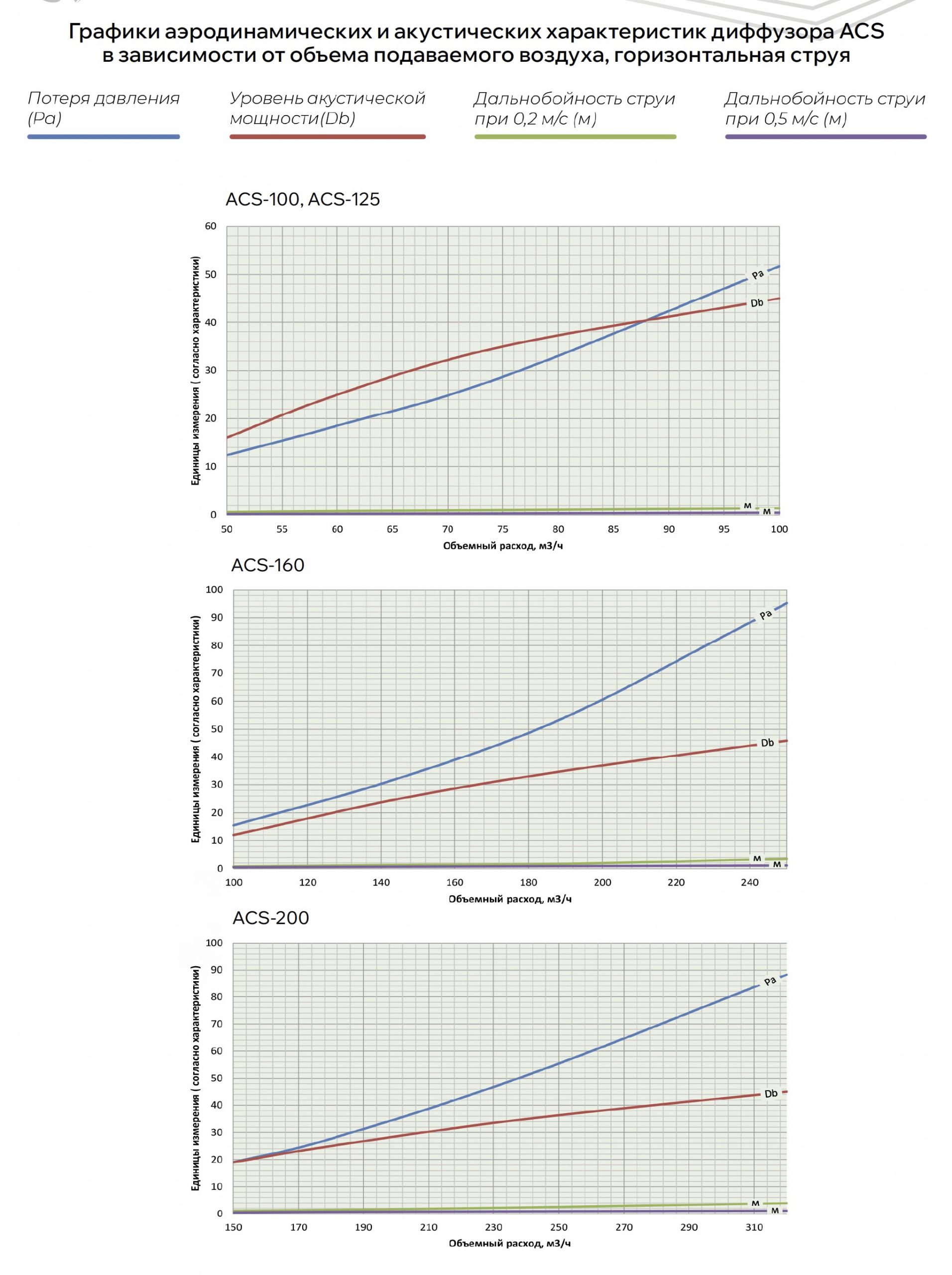

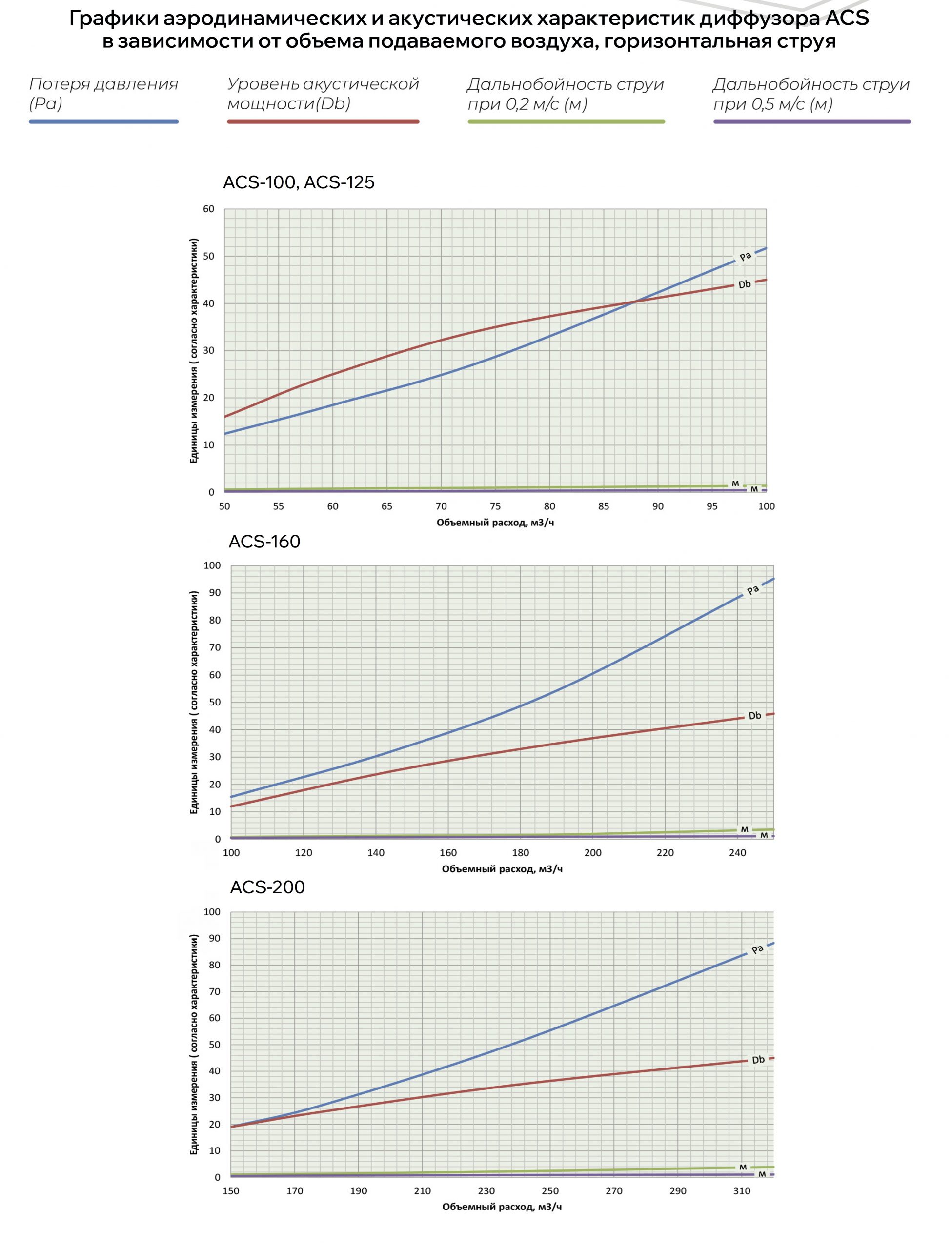

Характеристики диффузора ACS в зависимости от скорости подаваемого воздуха
Уровень звуковой мощности и падение давления
Дальнобойность приточной струи

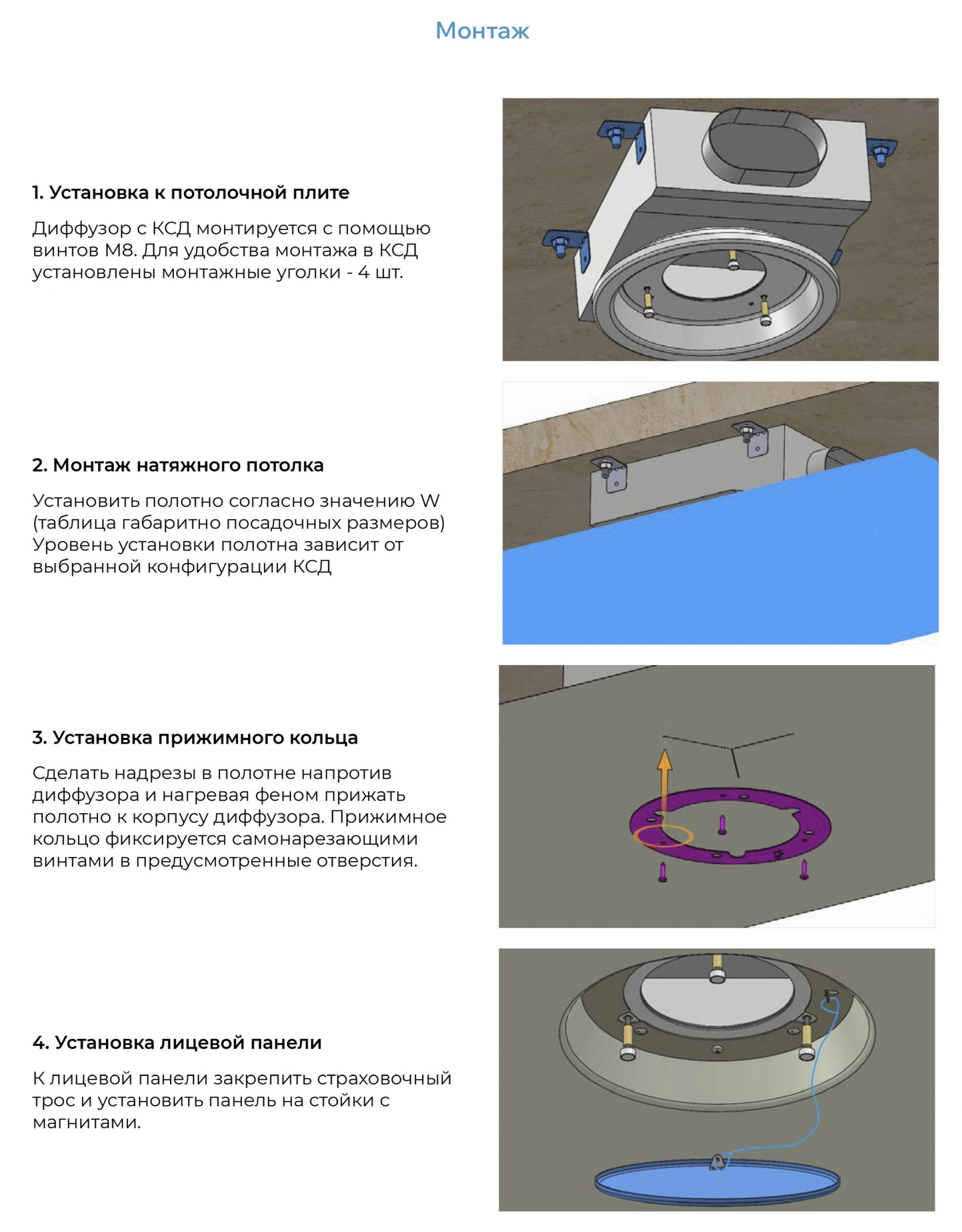

Монтаж

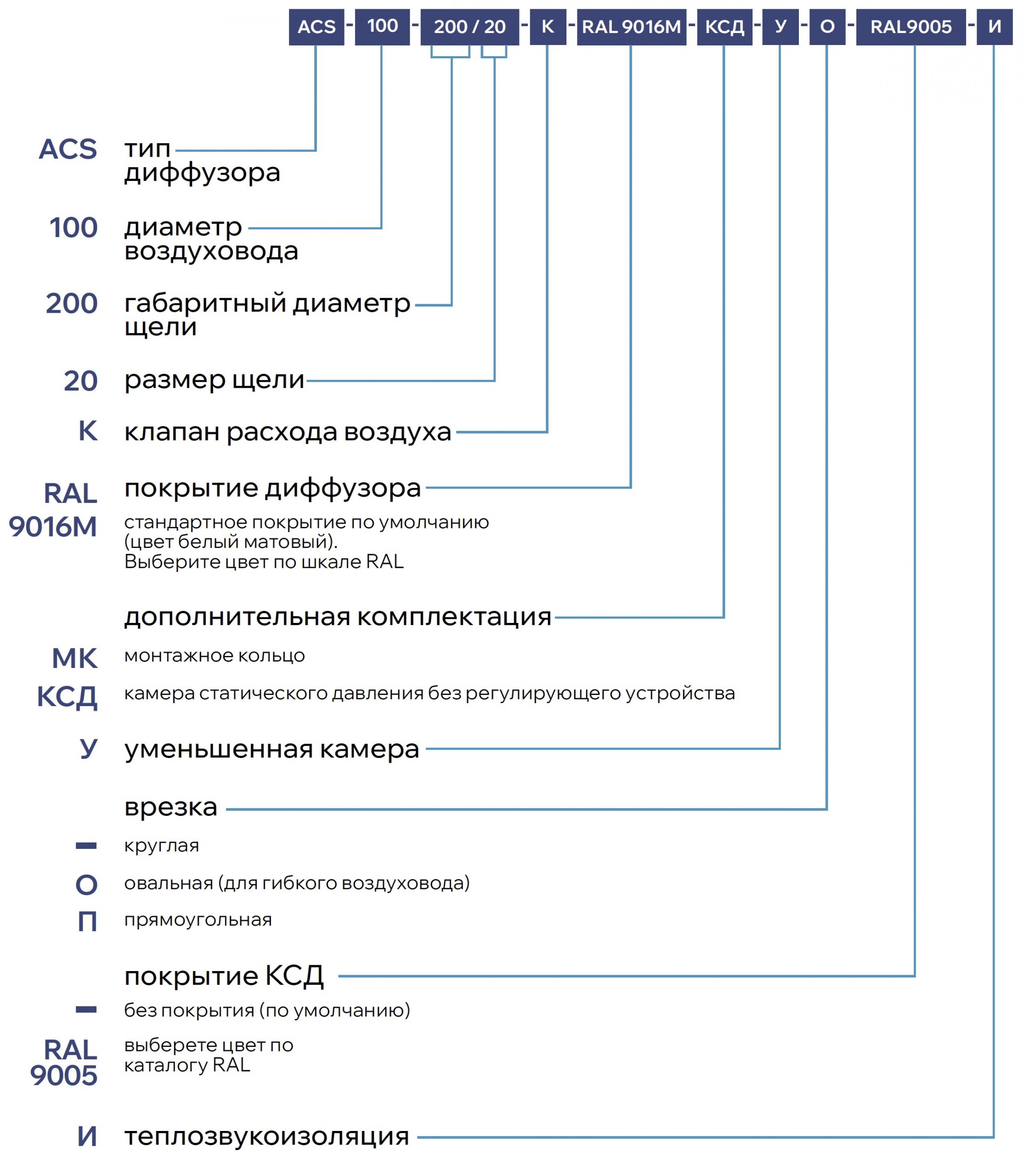

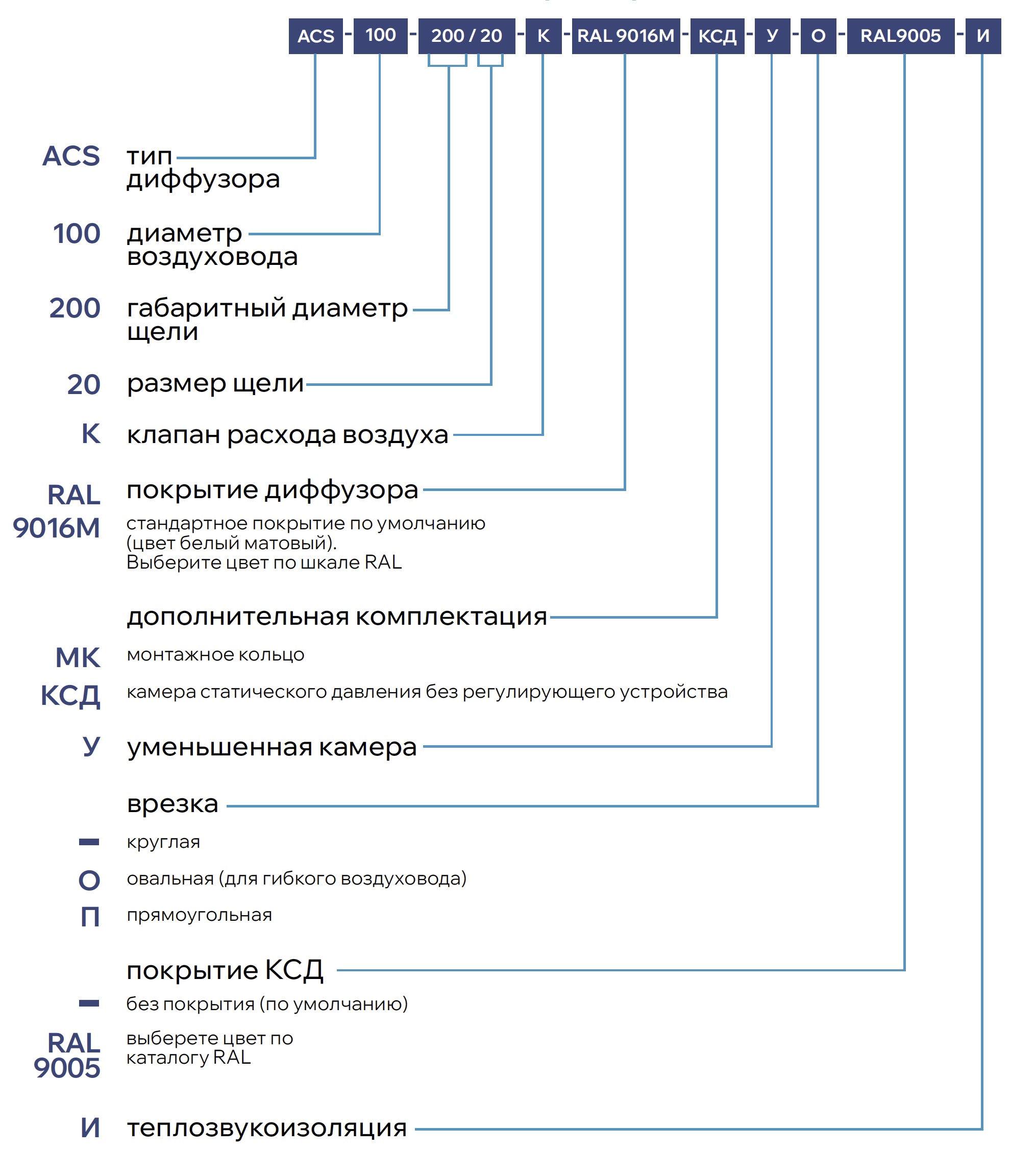

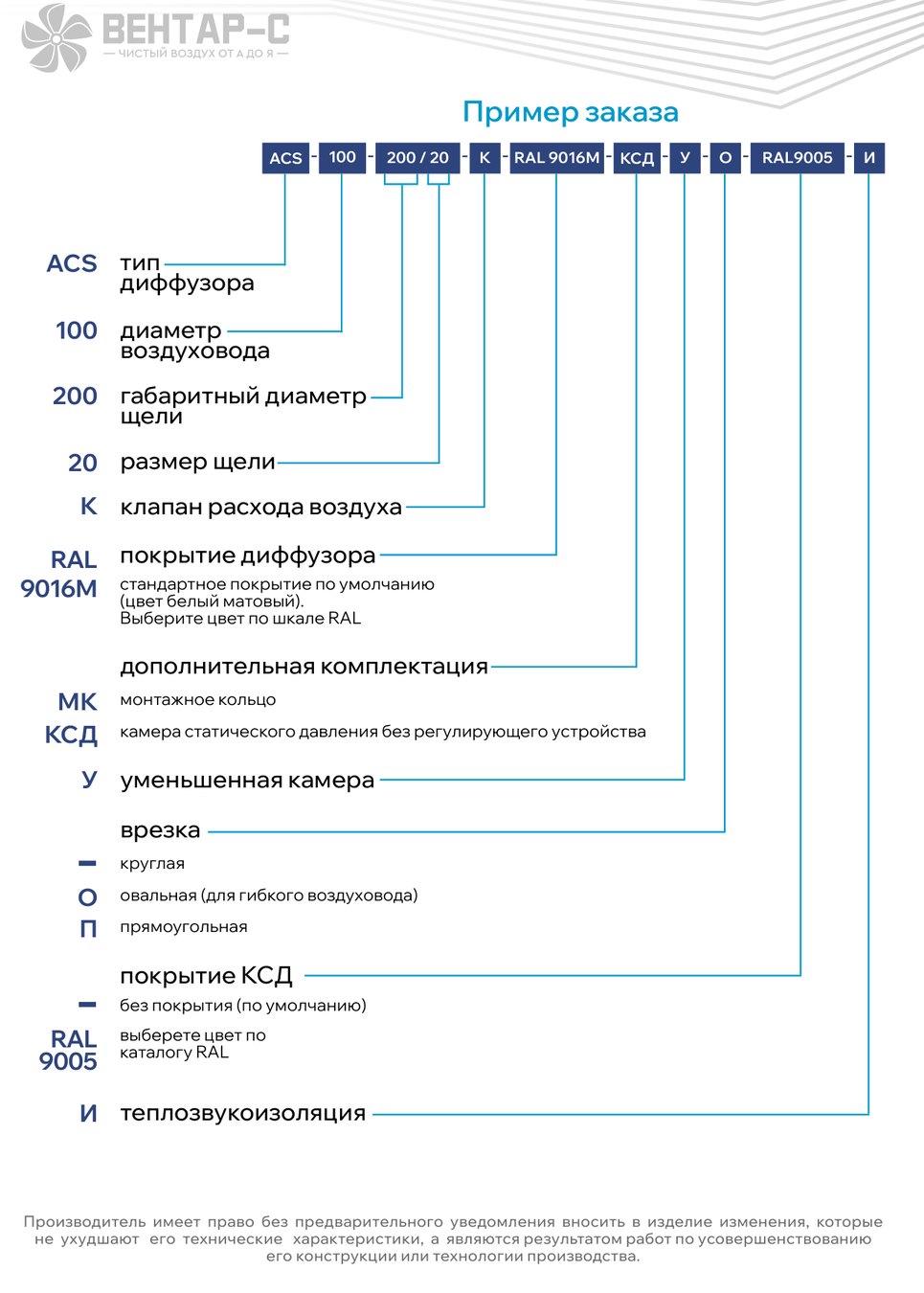

Пример заказа
Производитель имеет право без предварительного уведомления вносить в изделие изменения, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
