Описание
Дифференциальное реле давления серии DPS-500 предназначено для контроля избыточного давления или перепада давления на элементах системы вентиляции и кондиционирования, например, для контроля напора вентилятора, степени загрязнения фильтра и т.д. Реле применяется для установки в неагрессивных средах. Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.

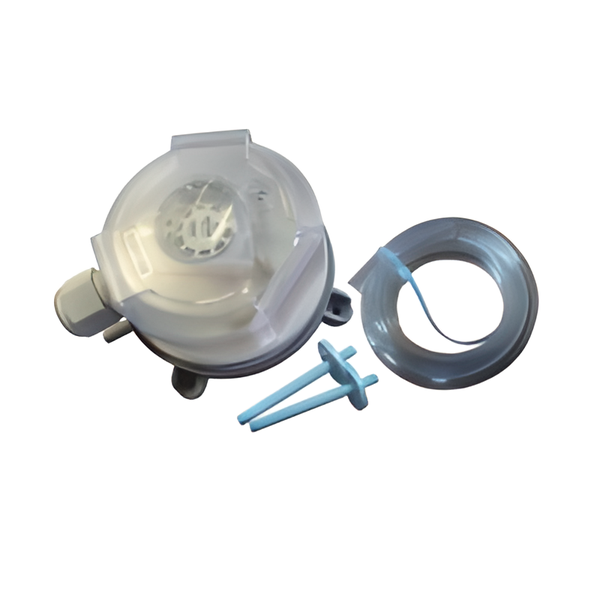

КОМПЛЕКТУЮЩИЕ:
● 4 крепежных шурупа
● 2 пластмассовых переходника
● 2 м трубки Ø4/7 мм.
Настройка верхнего или нижнего значения переключения.
Увеличение значения переключения давления достигается путем поворота ручки на лицевой стороне реле по часовой стрелке. Постепенно увеличивая давление (не выходя при этом за максимальный предел), настройте
требуемое значение переключения. Проверьте нижнее или верхнее значения переключения, несколько раз увеличивая давление и выполняя необходимые настройки.
Внимание!
Настраивайте реле только в пределах шкалы.
Применение
Дифференциальное реле давления серии DPS предназначено для контроля избыточного давления или перепада давления на элементах системы вентиляции и кондиционирования, например, для контроля напора вентилятора, степени загрязнения фильтра и т.д. Реле применяется для установки в неагрессивных средах. Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.
