Описание

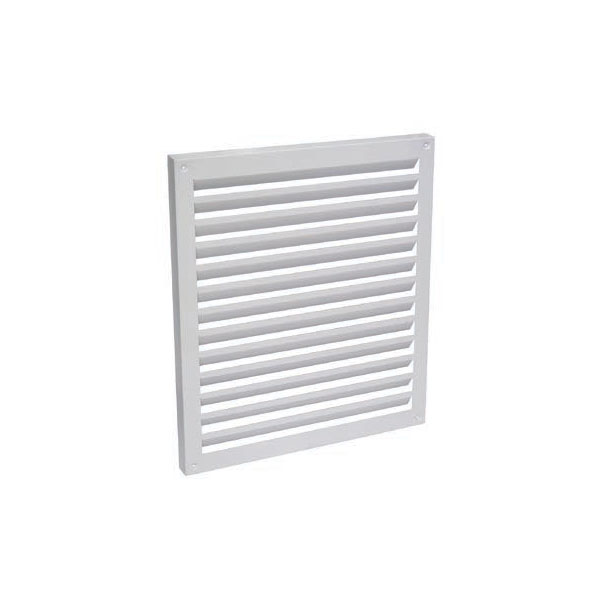

Решетки декоративные РД предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов. Решетки РД применяются для декорирования и защиты полостей воздуховодов, вентиляционных шахт, проемов. Размер решетки РД определяется по ее габариту (AxB).
Решетки выполнены из единого листа оцинкованной стали. Угол наклона жалюзи 30°. Решетка окрашена термоусадочным порошковым покрытием в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.
Характеристики
Характеристики
Минимальный размер решетки (AxB) 150×150 мм. Максимальный размер (AxB) – 2800×2300 мм. Размеры свыше максимального согласовываются отдельно.
Если размеры решетки превышают 1400х1150 (AxB), то она состоит из нескольких частей:
- Сторона решетки A делится на 2 при превышении размера 1400 мм.
- Сторона решетки B делится на 2 при превышении размера 1150 мм.
- Если A≤1400 мм и B≤1150 мм, то решетка состоит из 1-ой части.
- Если A>1400 мм и B ≤1150 мм, то решетка состоит из 2-х частей по горизонтали.
- Если A1 ≤1400 мм и B1>1150 мм, то решетка состоит из 2-х частей по вертикали.
- Если A>1400 мм и B>1150 мм, то решетка состоит из 4-х частей.
Габаритные размеры решеток
|
Наименование решетки |
Габаритные размеры решетки, мм |
|
|
Решетка РД |
A |
B |
Габаритные и присоединительные размеры
Схемы установки решеток декоративных РД
МАРКИРОВКА:
Решетка РД-300*200-RAL9016
где: РД – решетка декоративная (тип решетки согласно таблице «габаритные размеры решеток»);
300*200 – габаритный размер решетки (AxB), мм;
RAL9016 – цвет окраски по каталогу RAL (указывается в случае наличия окраски).
