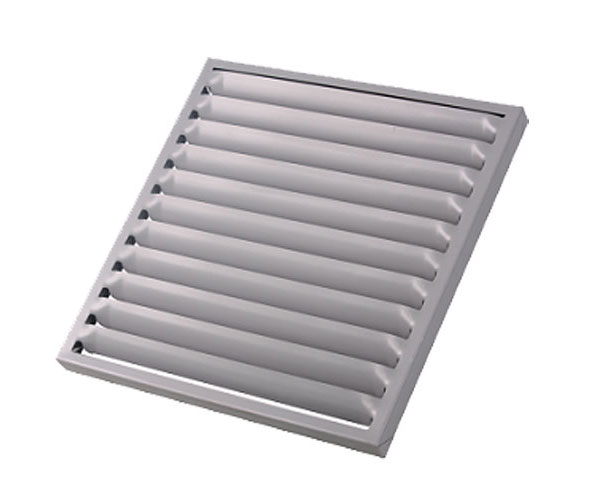

Декоративная решетка для противодымной вентиляции РКДМ
Решетки РКДМ изготавливаются из углеродистой холоднокатаной стали с последующей окраской. По запросу возможно изготовление решеток из нержавеющей стали. Номинальными размерами решеток при их заказе являются габаритные размеры АрхВр , определяемые с учетом вариантов установки этих изделий.
Отличительной особенностью систем противодымной вентиляции является высокая скорость движения газа в клапанах этих систем, которая часто достигает 15-17 м/с. Использование решеток систем общеобменной вентиляции, имеющих резкий излом профиля жалюзи, приводит в этих условиях к большим потерям давления и нерасчетному режиму функционирования указанных систем. Применение декоративных откидных панелей на клапанах, устанавливаемых в стенах коридоров, про-тиворечит «Техническому регламенту о требованиях пожарной безопасности» (см. ч. 1 и ч. 2 ст. 53, ч. 1 ст. 89) и СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы (см. п. 4.3.3).
Следует также учитывать, что в соответствии с изм. №1 ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приемосдаточных и периодических испытаний» (см. п. 4.12) «при установке на дымоприемных устройствах декоративных и защитных решеток измерения следует производить без демонтажа этих решеток». При выполнении этого требования применение декоративных решеток с большим сопротивлением, которое не учитывалось при проведении аэродинамического расчета систем противодымной вентиляции, приведет к значительному снижению фактического расхода воздуха через дымоприемное устройство с решеткой (отверстие или нормально закрытый противопожарный клапан) по сравнению с требуемым значением, то есть к отрицательному результату испытаний.
Для решения указанных выше проблем разработана, не имеющая аналогов, декоративная решетка РКДМ с пониженным сопротивлением, достигаемым за счет скругленной до заданного радиуса формы профиля жалюзи и угла их наклона, оптимальные значения которых получены путем испытаний на аэродинамическом стенде.
Отличие Решетки РКДМ от аналогов
В отличие от других декоративных решеток, предназначенных для установки на клапанах противодымной вентиляции, жалюзи решетки РКДМ не имеют резкого излома профиля и площадки во фронтальной плоскости, что позволяет обеспечить коэффициент их живого сечения не менее 0,9.
Список совместимых клапанов
Решетки РКДМ могут устанавливаться на строительных конструкциях за пределами фланца «стеновых» клапанов КЛАД-2(КДМ-2), КЛАД-3 и КЛОП-3 или непосредственно на их фланце, а также на фланце «канальных» клапанов КЛАД-2(КДМ-2) и КЛАД-3 со стороны отсутствия вылета заслонки. Для «канальных» клапанов, КЛОП-1, КЛОП-2, КЛОП-3 и КОМ-ДД, имеющих вылет заслонки за их корпус, решетка устанавливается на фланце присоединяемой к клапану дополнительной секции воздуховода, компенсирующей указанный вылет. В этом случае габаритные размеры решетки принимаются равными габаритным размерам фланцев воздуховода А1хВ1, которые на 40 или 60 мм превышают размеры сечения воздуховода АхВ.
Типоразмерный ряд декоративных решеток РКДМ и кассет из них в зависимости от габаритных размеров этих изделий (жалюзи параллельны стороне Вр)
Примечание. Таблицы типоразмерных рядов решеток РКДМ, предназначены для определения возможного варианта схемы их исполнения, поэтому для упрощения габаритные размеры решеток Ар и Вр в этих таблицах указаны кратными 50 мм. Фактические значения размеров Ар и Вр решеток, изготавливаемых для установки на противопожарных клапанах или воздуховодах, указанной кратности не соответствуют.
Схемы решеток РКДМ и кассет
Схемы решеток РКДМ и кассет из них с расположением жалюзи параллельно стороне Вр
Типоразмерный ряд декоративных решеток РКДМ и кассет из них в зависимости от габаритных размеров этих изделий (жалюзи параллельны стороне Ар)
Схемы решеток РКДМ и кассет из них с расположением жалюзи параллельно стороне Ар
Структура обозначения решеток РКДМ
РКДМ-840х640-Р(Ар), где:
РКДМ – декоративная решетка РКДМ,
840х640 — с габаритными размерами 840х640 мм,
Р(Ар) — для установки на стене за пределами фланцев стенового клапана с установочными размерами 700х500 мм, жалюзи решетки параллельны стороне Ар.
РКДМ-440х340-Р(Вр), где:
РКДМ – декоративная решетка РКДМ,
840х640 — габаритными размерами 440х340 мм,
Р(Вр) — для установки на фланце воздуховода с размерами поперечного сечения 400х300 мм, жалюзи решетки параллельны стороне Вр.
