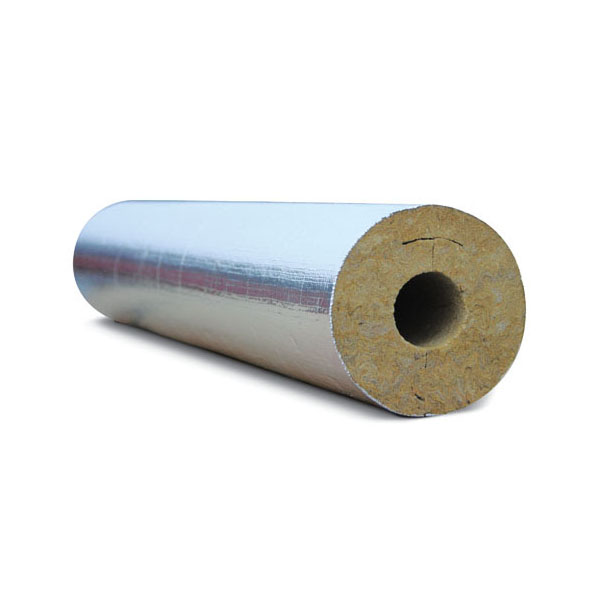

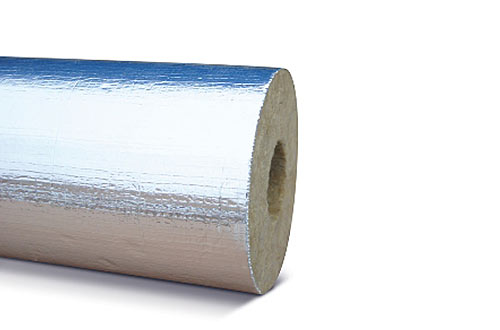

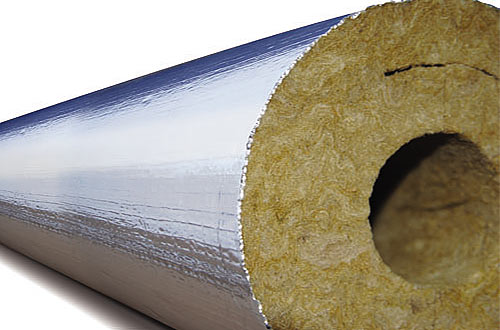

Теплоизоляционные цилиндры фольгированные выпускаются под торговой маркой CUTWOOL®CL-AL и представляют собой полые изделия, длиной один метр, изготовленные из минеральной базальтовой ваты на синтетическом связующем с покрытием внешней поверхности алюминиевой фольгой армированной стеклосеткой.
Для изоляции трубопроводов с отрицательными температурами, фольгированные цилиндры могут применяться без пароизоляционного слоя.
Цилиндры CUTWOOL®CL-ALустанавливаются на трубопровод через внешний продольный разрез и стягиваются при помощи бандажей.

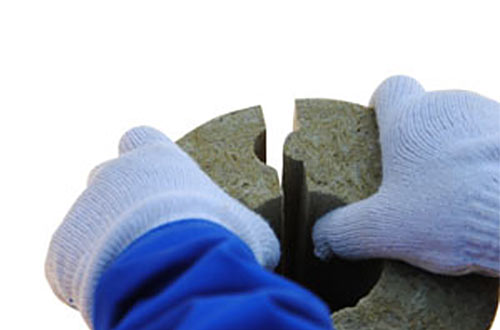

В местах продольных стыков цилиндры имеют тепловой замок «U» образного типа.
Цилиндры CUTWOOL®CL-ALрекомендуется применять в сочетании с фасонными элементами CUTWOOL®FO предназначенными для изоляции отводов, тройников, переходов, а так же запорной арматуры трубопровода.
ПРЕИМУЩЕСТВА ЦИЛИНДРОВ CUTWOOL®CL-AL
<tdФольга на= цилиндрах= CUTWOOL®CL-AL= не= отслаивается,= так= как= при= ее= креплении= на= цилиндрах= толщина= клеевого= слоя= составляет= не= менее= 50= мкм,= в= отличии= от= большинства= аналогичных= цилиндров,= где= в= целях= экономии= средств= толщина= клеевого= слоя= не= превышает= 25= мкм</td=></tdФольга>
| БОЛЕЕ КАЧЕСТВЕННАЯ ТЕПЛОИЗОЛЯЦИЯ | Низкая теплопроводность фольгированных цилиндров CUTWOOL®CL-AL достигается хаотичностью расположения волокон, и тем, что они уложены в многочисленные слои, благодаря чему коэффициент теплопроводности составляет всего 0,032 Вт/м·К |
| БОЛЕЕ ПРОЧНАЯ ФОЛЬГА | Алюминиевая фольга на цилиндрах CUTWOOL®CL-AL не рвется, так как при изготовлении цилиндров используется фольга толщиной 20 мкм, в отличии от большинства аналогичных цилиндров, где используется более дешевая и менее прочная фольга толщиной 11 мкм |
| БОЛЕЕ НАДЕЖНОЕ КРЕПЛЕНИЕ ФОЛЬГИ | |
| ОТСУТСТВИЕ ТЕПЛОВЫХ ПОТЕРЬ | Именно «U» образный тепловой замок CUTWOOL®CL-AL позволяет полностью исключить рассеивание тепла через продольное соединение. Замок центрует и фиксирует стык сразу в двух направлениях, в отличие от более простого в изготовлении и более распространенного «Г» образного замка |
| Цилиндры НЕ СЫПЯТСЯ И НЕ ЛОМАЮТСЯ | При изготовлении цилиндров CUTWOOL®CL-AL используется более толстое (до 7-9 мкм) и более длинное (до 50 мм) базальтовое волокно, поэтому цилиндры CUTWOOL®CL-AL более прочные и упругие |

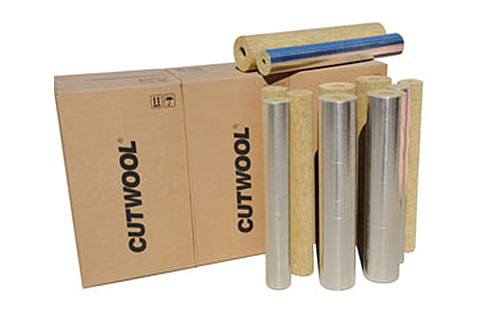

| БОЛЕЕ ПРОСТОЙ МОНТАЖ | В комплекте с цилиндрами CUTWOOL®CL-AL для прямых участков, так же поставляются полностью готовые к монтажу отводы, тройники, переходы из минеральной ваты, что позволяет более чем в два раза сократить сроки монтажа |

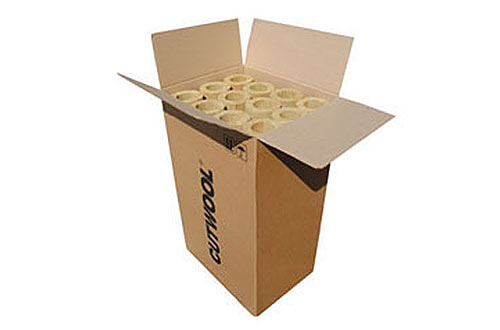

| МЕНЬШЕ ТРАНСПОРТНЫЙ ОБЪЕМ | Готовые цилиндры CUTWOOL®CL-AL упаковываются в картонные короба двух размеров- 600*500*1000 и 300*500*1000, что позволяет произвести более плотную загрузку в автотранспорт и сэкономить на затратах при перевозке |

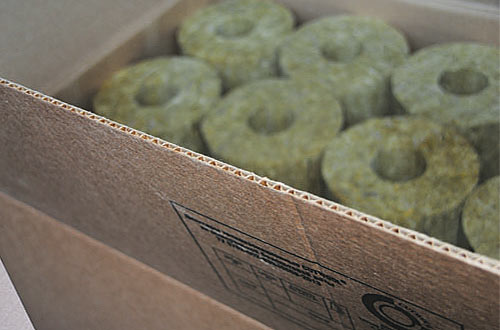

| БОЛЕЕ НАДЕЖНАЯ УПАКОВКА | Для упаковки цилиндров CUTWOOL®CL-AL используются картонные короба марки Т-24 (С) повышенной влагостойкости. В отличие от наиболее распространенного картона марки Т-23, картон марки Т-24(с) имеет большую толщину (3.2 мм против 2.5мм), большую плотность (170 г/м.кв. против 120 г/м.кв.) и выдерживает большую нагрузку (60 кг против 35 кг) |
ХАРАКТЕРИСТИКИ
Цилиндры теплоизоляционные фольгированные CUTWOOL®CL-AL изготавливаются из минеральной базальтовой ваты на синтетическом связующем c внешним покрытием алюминиевой фольгой армированной стеклосеткой согласно ТУ 5762-002-89646568-2013
Маркировка:
| CUTWOOL®CL-AL М100-720.100.1000, ТУ 5762-002-89646568-2013, где: |
| CL – условное обозначение цилиндров теплоизоляционных; |
| AL условное обозначение покрытия алюминиевой фольгой; |
| М100 – марка изделия; |
| 720 – диаметр трубопровода (мм); |
| 100 – толщина изоляции (мм); |
| 1000 – длина цилиндра (мм). |
Технические характеристики:
| Размеры цилиндров: | |
| Длина (мм) | 500, 1000; |
| Диаметр (мм) | от 18 до 1420; |
| Толщина (мм) | от 20 до 150; |
| Плотность*, кг/м3 | от 75 до 200; |
| Теплопроводность, Вт/мК | 0,032 |
| Группа горючести | Г1 |
| Температура применения* | от -180 до +250; |
* стандартная температура применения +4000С, более по спецзаказу.
ПРИМЕНЕНИЕ
Теплоизоляционные цилиндры CUTWOOL®CL-AL из базальтовой ваты предназначены для теплоизоляции различных форм поверхностей промышленного оборудования и технологических трубопроводов, емкостей и резервуаров всех отраслей промышленности и ЖКХ с рабочей температурой транспортируемых или хранимых продуктов от -196°С до +250°С в зависимости от марки цилиндров.
Алюминиевая фольга не является защитным покрытием и не может оказывать защиту цилиндров от механических повреждений. Цилиндры кашированные алюминиевой фольгой без устройства защитного покрытия допускается применять только для изоляции трубопроводов, расположенных внутри помещения.
Областью применения цилиндров теплоизоляционных CUTWOOL®CL-AL из минеральной ваты являются:
- трубопроводы горячего и холодного водоснабжения;
- трубопроводы тепловых сетей;
- трубопроводы с перегретым паром;
- дымовые трубы и дымоходы;
- промышленное оборудование и технологические трубопроводы.
Теплоизоляционные цилиндры CUTWOOL®CL-AL имеют всю необходимую разрешительную документацию (сертификат соответствия ГОСТ Р, пожарный сертификат) и могут применяться в любых климатических районах на всей территории РФ без каких либо ограничений.
СВОЙСТВА
Теплопроводность
Минераловатные изделия CUTWOOL® являются высокоэффективным теплоизоляционным материалом. Высокое сопротивление теплопередачи достигается за счет удержания большого количества воздуха в неподвижном состоянии внутри утеплителя при помощи тесно переплетенных тончайших и гибких волокон минеральной ваты. Благодаря низкой теплопроводности и высокому сопротивлению теплопередаче, минераловатные изделия CUTWOOL® позволяют эффективно сберегать тепло и поддерживать желаемую температуру.
Гидрофобность
Теплоизоляционные изделия CUTWOOL® из минеральной ваты устойчивы к воздействию воды, так как созданы из камня. Все теплоизоляционные элементы обработаны гидрофобизирующими добавками, придающими утеплителю водоотталкивающие свойства.
Долговечность
Изделия CUTWOOL® производится из горных пород базальтовой группы и имеют хорошую устойчивость к внешним воздействиям. Изделия сохраняют свои эксплуатационные свойства в течение 50 лет, что обусловлено, как характеристиками отдельного волокна, так и работой всего конструктива, каркаса из хаотично направленных и переплетённых между собой волокон (96-99%) и скрепляющих их связующего (1-4%). Применение специальных добавок (гидрофобизаторов, промоутеров адгезии) существенно увеличивает показатели долговечности и эффективности теплоизоляционной продукции CUTWOOL®.
Прочность
Высокая устойчивость минераловатных изделий CUTWOOL® к механическим нагрузкам обеспечивается свойствами как волокна, так и структурой минеральной ваты – превосходно работает «каркас» из тесно переплетённых и хаотично ориентированных по всем направлениям волокон. Прочностные свойства находятся так же в прямой зависимости от таких параметров как плотность материала и количество связующего.
Пожаробезопасность
Природные каменные минералы, которые являются основой для производства минеральной базальтовой ваты относятся к категории негорючих, поэтому теплоизоляционные изделия CUTWOOL® являются полностью негорючими материалами. Минераловатный утеплитель CUTWOOL® при пожаре полностью сохраняет свои физико-механические свойства и огнепреграждающую способность. Огнестойкость продукции способна обеспечить дополнительное время, необходимое для эвакуации людей, документов и имущества, а так же значительное время сдерживать распространение огня и защитить конструкции от деформации и разрушения.
Экологичность
Основным сырьём для получения минерального волокна служит каменное сырьё базальтовой группы (базальт, порфирит, габбро-диабазы и т.п). Оно является самым распространённым классом минералов, входящих в состав земной коры и представляет собой не что иное, как застывшую, вышедшую на поверхность или оставшуюся в толще земли вулканическую лаву – это материал полностью природного происхождения. Минераловатный утеплитель CUTWOOL® – полностью безвреден для здоровья человека.
