ПЕРВЫЕ НЕГОРЮЧИЕ ФОЛЬГИРОВАННЫЕ Цилиндры ДЛЯ ШУМОИЗОЛЯЦИИ ТРУБОПРОВОДОВ CUTWOOL®CL-ACOUSTIC
Негорючие фольгированные цилиндры для теплошумоизоляции трубопроводов это новейший продукт для отечественного рынка технической теплоизоляции! Цилиндры производятся под торговой маркойCUTWOOL®CL-ACOUSTIC, по уникальной технологии и только на единственном в России заводе.

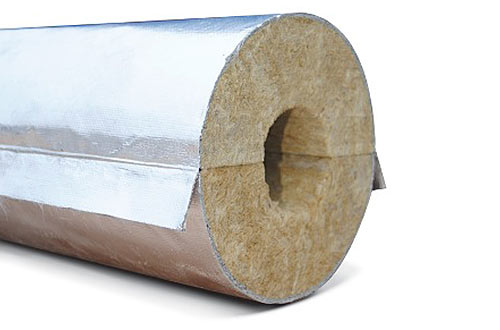

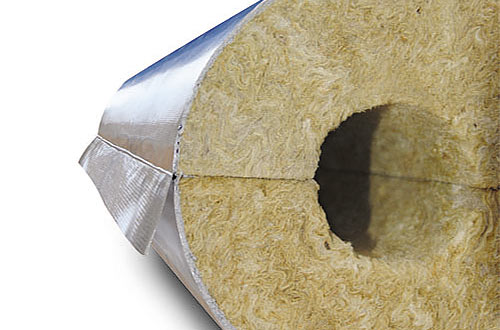

Теплошумоизоляционные цилиндры CUTWOOL®CL-ACOUSTICпредставляют собой полые изделия, длиной один метр, изготовленные из минеральной базальтовой ваты на синтетическом связующем с многослойным внешним покрытием из стеклоткани, алюминиевой фольги и защитного минерального слоя.
Цилиндры CUTWOOL®CL-ACOUSTICрекомендуется применять в сочетании с фасонными элементами CUTWOOL®FO предназначенными для изоляции отводов, тройников, переходов, а так же запорной арматуры трубопровода.
ПРЕИМУЩЕСТВА ЦИЛИНДРОВ CUTWOOL®CL-ACOUSTIC
| ВЫСОКИЕ ЗВУКОИЗОЛЯЦИОННЫЕ ХАРАКТЕРИСТИКИ | По результатам проведенных акустических испытаний определена высокая звукоизоляционная эффективность цилиндров CUTWOOL®CL-ACOUSTIC в диапазоне частот от 63 Гц до 8000 Гц. Испытания проводились на аэроакустическом стенде НИИСФ РААСН согласно требований ГОСТ 15665-2007 Шум. Руководство по акустической изоляции труб и арматуры трубопроводов. |
| КАЧЕСТВЕННАЯ ТЕПЛОИЗОЛЯЦИЯ | Помимо высоких звукоизоляционных свойств, цилиндры CUTWOOL®CL-ACOUSTIC обладают высокими теплоизоляционными свойствами. Низкая теплопроводность цилиндров достигается хаотичностью расположения базальтовых волокон, и тем, что они уложены в многочисленные слои, благодаря чему коэффициент теплопроводности составляет всего 0,032 Вт/м·К. |
| НЕ ТРЕБУЕТСЯ ЗАЩИТА ОЦИНКОВАННОЙ СТАЛЬЮ | Цилиндры CUTWOOL®CL-ACOUSTIC изготавливаются с защитным минеральным покрытием, а так же покровным слоем в виде алюминиевой фольги армированной стеклотканью, что придает цилиндрам высокую механическую стойкость и позволяет использовать на открытом воздухе без дополнительной защиты. |
| ГЕРМЕТИЧНАЯ КОНСТРУКЦИЯ | Защитный минеральный слой цилиндров CUTWOOL®CL-ACOUSTIC, являющийся гидроизоляционным покрытием, в сочетании с алюминизированным слоем обеспечивают максимальную герметичность конструкции. |
| НЕГОРЮЧАЯ ТЕПЛОИЗОЛЯЦИЯ | При изготовлении цилиндров CUTWOOL®CL- ACOUSTIC используются только негорючие материалы, негорючесть которых подтверждена протоколом пожарных испытаний, а так же сертификатом пожарной безопасности. |
| Цилиндры НЕ СЫПЯТСЯ И НЕ ЛОМАЮТСЯ | Защитный покровной слой цилиндров CUTWOOL®CL-ACOUSTIC придает необходимую жесткость и герметичность конструкции, укрепляет и поддерживает форму. Кроме того, при изготовлении цилиндров CUTWOOL®CL-ACOUSTIC используется более толстое (до 7-9 мкм) и более длинное (до 50 мм) базальтовое волокно, поэтому цилиндры не сыпятся и не ломаются. |
ХАРАКТЕРИСТИКИ
Цилиндры теплошумоизоляционные CUTWOOL®CL-ACOUSTIC изготавливаются из минеральной базальтовой ваты на синтетическом связующем c внешним минеральным покрытием, а так же покровным слоем из алюминиевой фольги армированной стеклотканью ТУ 5762-002-89646568-2013
Маркировка:
| CUTWOOL®CL-ACOUSTIC М150-720.100.1000, ТУ 5762-002-89646568-2013, где: |
| CL – условное обозначение цилиндров теплоизоляционных; |
| ACOUSTIC условное обозначение шумоизоляционных изделий; |
| М150 – марка изделия; |
| 720 – диаметр трубопровода (мм); |
| 100 – толщина изоляции (мм); |
| 1000 – длина цилиндра (мм). |
Технические характеристики:
| Размеры цилиндров: | |
| Длина (мм) | 500, 1000; |
| Диаметр (мм) | от 18 до 1420; |
| Толщина (мм) | от 20 до 150; |
| Плотность*, кг/м3 | от 100 до 200; |
| Теплопроводность, Вт/мК | 0,032 |
| Группа горючести | НГ |
| Температура применения* | от -180 до +600; |
* стандартная температура применения +4000С, более по спецзаказу.
Эффект звукоизоляции цилиндрами CUTWOOL®CL- ACOUSTIC, на среднегеометрических частотах октавных полос:
| Гц | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
| дБ | 5 | 9 | 11 | 17 | 20 | 27 | 33 | 40 |
ПРИМЕНЕНИЕ
Теплошумоизоляционные цилиндры CUTWOOL®CL-ACOUSTIC из базальтовой ваты предназначены для изоляции различных форм поверхностей промышленного оборудования и технологических трубопроводов, емкостей и резервуаров всех отраслей промышленности и ЖКХ с рабочей температурой транспортируемых или хранимых продуктов от -196°С до +400°С в зависимости от марки цилиндров.
Цилиндры CUTWOOL®CL-ACOUSTICдопускается применять для изоляции трубопроводов расположенных на открытом воздухе без устройства покровного слоя из оцинкованной стали.
Областью применения цилиндров теплошумоизоляционных CUTWOOL®CL-ACOUSTIC из минеральной ваты являются:
- трубопроводы горячего и холодного водоснабжения;
- трубопроводы тепловых сетей;
- трубопроводы с перегретым паром;
- дымовые трубы и дымоходы;
- промышленное оборудование и технологические трубопроводы.
Теплошумоизоляционные цилиндры CUTWOOL®CL-ACOUSTICимеют всю необходимую разрешительную документацию (сертификат соответствия ГОСТ Р, пожарный сертификат) и могут применяться на всей территории РФ без каких либо ограничений.
СВОЙСТВА
Теплопроводность
Минераловатные изделия CUTWOOL® являются высокоэффективным теплоизоляционным материалом. Высокое сопротивление теплопередачи достигается за счет удержания большого количества воздуха в неподвижном состоянии внутри утеплителя при помощи тесно переплетенных тончайших и гибких волокон минеральной ваты. Благодаря низкой теплопроводности и высокому сопротивлению теплопередаче, минераловатные изделия CUTWOOL® позволяют эффективно сберегать тепло и поддерживать желаемую температуру.
Гидрофобность
Теплоизоляционные изделия CUTWOOL® из минеральной ваты устойчивы к воздействию воды, так как созданы из камня. Все теплоизоляционные элементы обработаны гидрофобизирующими добавками, придающими утеплителю водоотталкивающие свойства.
Долговечность
Изделия CUTWOOL® производится из горных пород базальтовой группы и имеют хорошую устойчивость к внешним воздействиям. Изделия сохраняют свои эксплуатационные свойства в течение 50 лет, что обусловлено, как характеристиками отдельного волокна, так и работой всего конструктива, каркаса из хаотично направленных и переплетённых между собой волокон (96-99%) и скрепляющих их связующего (1-4%). Применение специальных добавок (гидрофобизаторов, промоутеров адгезии) существенно увеличивает показатели долговечности и эффективности теплоизоляционной продукции CUTWOOL®.
Прочность
Высокая устойчивость минераловатных изделий CUTWOOL® к механическим нагрузкам обеспечивается свойствами как волокна, так и структурой минеральной ваты – превосходно работает «каркас» из тесно переплетённых и хаотично ориентированных по всем направлениям волокон. Прочностные свойства находятся так же в прямой зависимости от таких параметров как плотность материала и количество связующего.
Пожаробезопасность
Природные каменные минералы, которые являются основой для производства минеральной базальтовой ваты относятся к категории негорючих, поэтому теплоизоляционные изделия CUTWOOL® являются полностью негорючими материалами. Минераловатный утеплитель CUTWOOL® при пожаре полностью сохраняет свои физико-механические свойства и огнепреграждающую способность. Огнестойкость продукции способна обеспечить дополнительное время, необходимое для эвакуации людей, документов и имущества, а так же значительное время сдерживать распространение огня и защитить конструкции от деформации и разрушения.
Экологичность
Основным сырьём для получения минерального волокна служит каменное сырьё базальтовой группы (базальт, порфирит, габбро-диабазы и т.п). Оно является самым распространённым классом минералов, входящих в состав земной коры и представляет собой не что иное, как застывшую, вышедшую на поверхность или оставшуюся в толще земли вулканическую лаву – это материал полностью природного происхождения. Минераловатный утеплитель CUTWOOL® – полностью безвреден для здоровья человека.
РЕКОМЕНДАЦИИ

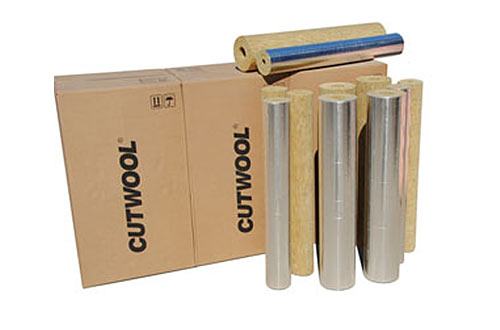

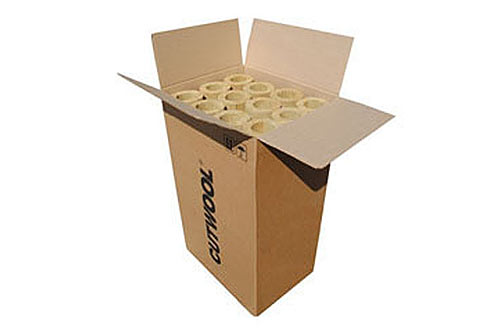

Цилиндры CUTWOOL® CL-ACOUSTICтранспортируются упакованными в картонные коробки. Во время транспортировки коробки располагать в вертикальном положении (допускается горизонтальное расположение, при условии кратковременных перевозок и отсутствия нагрузок на коробки).
Упакованные в картонные коробки цилиндры хранить в сухом, хорошо проветриваемом помещении. Максимальное количество рядов коробок по высоте не должно превышать – 2. Допускается хранение картонных коробок на открытом воздухе при условии исключения попадания на коробки каких либо атмосферных осадков.
Цилиндры CUTWOOL® CL-ACOUSTICдопускаются к использованию на открытом воздухе без покрывного слоя из оцинкованной стали. Цилиндры CUTWOOL® CL-ACOUSTIC производятся с дополнительным алюминизированным покровным слоем изготовленным с нахлестами, перекрывающими продольные и поперечные стыки конструкции. В случае повреждения алюминиевой фольги в процессе ведения монтажных работ, места проколов и разрывов проклеиваются скотчами или герметизирующими материалами.
Цилиндры CUTWOOL® CL-ACOUSTICустанавливаются на трубопровод насухо и закрепляются при помощи бандажных лент из стали или полипропилена шириной не менее 20 мм.
Монтаж тепловой изоляции на трубопроводе начинать от фланцевого соединения. Цилиндры установить вплотную друг к другу с разбежкой горизонтальных швов. После установки цилиндров на трубопроводе все стыки проклеиваются алюминиевым скотчем.
