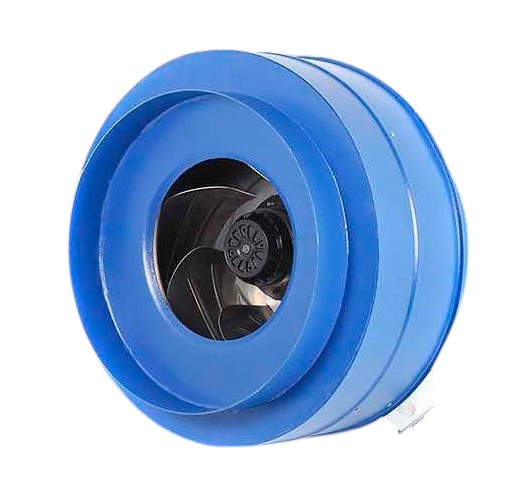

Центробежный канальный вентилятор выпускается нескольких типоразмеров и является продуктом высокотехнологичного производства. Изделие имеет стандартный размер, диаметр входного и выходного патрубков одинаков, что позволяет смонтировать его непосредственно в воздуховоде, чем достигается значительная экономия средств. Конструкция корпуса в сочетании с высокоэффективной центробежной крыльчаткой и мощным двигателем с внешним ротором обеспечивают преимущества этого вентилятора перед аналогами по таким характеристикам, как компактность, масса, уровень вибрации и шума, срок службы и эффективность, а также безопасность. Такие вентиляторы широко применяется в отелях, больших зрительных залах, супермаркетах, на вокзалах, в аэропортах и в других общественных зданиях в системах общеобменной вентиляции.
Вентилятор предназначен для эксплуатации в помещениях при температуре перемещаемого воздуха от 0°С до +40°С и относительной влажности до 80 %.
Вентиляторы сертифицированы на соответствие требованиям ГОСТ 11442 (Р.3), ГОСТ 10616 (Р.3), ГОСТ Р 5976 (Р.3), ГОСТ Р 12.2.012, ГОСТ 12.1.003, ГОСТ Р 51402.
Технические требования:
- номинальное напряжение – 220 В / 380 В
- номинальная частота – 50 Гц
- класс защиты от поражения электрическим током – IP44
- класс изоляции двигателя – А
- степень защиты оболочки – IPX2
Комплектность:
- электровентилятор, шт. – 1
- металлическая опора, шт. – 1
- винт 4х5, шт. – 2
- руководство по эксплуатации, экз. – 1
- упаковка, шт. – 1
Технические характеристики
Устройство вентилятора
Корпус:
Изготавливается из высококачественной стали с последующей порошковой окраской
Двигатель:
Изготавливается на базе однофазного двигателя с внешним ротором. Крыльчатка и двигатель представляют собой единый блок, что позволяет при менять воздуховоды малого диаметра и обеспечить стабильные рабочие характеристики, высокую эффективность и длительный срок службы изделия
Крыльчатка:
Ø355мм
LXFB4E355/100-М102/47-AA01 /
LXFB4D355/100-М102/47-AB01
Соединительная коробка:
Изготавливается из жаропрочного ПВХ пластика. Пожаростойкая, безопасная в применении, легко разбирается
Графики индивидуальных характеристик вентилятора
Схема подключения ВОКК-400-1Ф
Схема подключения ВОКК-400-3Ф
